redis cluster 重新分片
我们在IP地址127.0.0.1已经创建好了三个节点，端口分别是7000、7100和7200，以下分别用7000、7100和7200表示这三个节点，这三个节点的配置文件中的配置选项cluster-config-file分别为nodes-7000.conf、nodes-7100.conf和nodes-7200.conf。初始化状态下，集群状态配置分别如图1、2和3所示。
图1 nodes-7000.conf文件
图2 nodes-7100.conf文件
图3 nodes-7200.conf文件
从图1、2和3中可以看出节点7000负责槽0-5499以及16198；节点7100负责槽5500-10999；节点7200负责槽11000-16197、16199-16383。现在，我们要将槽16198迁移到7200节点。那么，在迁移的过程中节点的状态配置文件nodes-xxxx.conf以及在上述3个客户端执行cluster nodes命令的输出结果是怎样的呢？
1、对7200执行cluster setslot
这一步操作也就是在节点7200对应的clusterState（以后节点7000、节点7100和节点7200在内存中的结构clusterState分别用clusterState_7000、clusterState_7100和clusterState_7200进行区分）结构的importing_slots_from成员中将importing_slots_from[16198]的值从NULL变为指向clusterState_7200.nodes中代表节点7000的clusterNode（为了方便节点7000、节点7100和节点7200在内存中的clusterNode结构也分别用clusterNode_7000、clusterNode_7100和clusterNode_7200表示）。但是槽16198的所有权仍然是归节点7000所有，内存中clusterState_7200.slots[16198]的值仍然是指向clusterState_7200.nodes中clusterNode_7000的，并且cluterState_7200.nodes中节点clusterNode_7000.slots[16198]仍然为1。

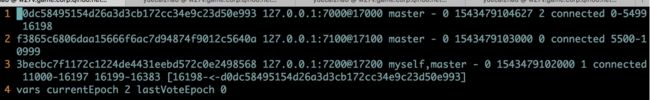

图4 执行cluster setslot 16198 importing <7000_runid>之后，nodes-7200.con文件
图5 执行cluster setslot 16198 importing <7000_runid>之后，client_7200的cluster nodes命令输出结果
2、对节点7000执行cluster setslot
这一步操作，就是将内存中clusterState_7000.migrating_slots_to[16198]的值变为指向clusterState_7000.nodes中的clusterNode_7200，且clusterState_7000.myself.slots[16198]的值仍然为1，表示节点7000对于槽16198仍然占据拥有权。
图6 cluster setslot 16198 migrating <7200_target_id>之后，node-7000.conf文件
图7 cluster setslot 16198 migrating <7200_target_id>之后，client_7000的cluster nodes命令的输出
总之，经过1、2步骤之后，只是clusterState_7000.migrating_slots_to[16198]变为指向clusterState_7000.nodes的clusterNode_7200的指针；clusterState_7200.importing_slots_from[16198]变为指向clusterState_7200.nodes的clusterNode_7000的指针。
3、在7000的客户端执行cluster getkeysinslot 16198 5，输出如图8所示。 getkeysinslot slot count命令用于获取slot中count个键。redis中为了能够获取在同一个slot中的所有key，在redis-4.0.1版本中的clusterState结构中加入了rax *slots_to_keys成员保存该信息。
图8 cluster getkeysinslot 1698 5命令的输出
此时还没有开始对槽中的数据进行转移，因此 ，槽16198的所有数据还都存在于节点7000，并且整个集群中的所有节点都认为槽16198的所有权归于节点7000，无论是在集群中的哪一个节点中执行get is 或者get love(节点7000除外，该节点执行上述两个命令会直接返回），最终都会通过MOVED错误告知client重新连向127.0.0.1:7000，只是通过redis-cli -c -p 7000命令以集群模式连接节点，MOVED错误不显示，如图9和10所示。但是，如果以redis-cli -p 7000命令连接7000客户端，那么此时会打印出MOVED错误，如图11所示。
图9 在7100的客户端执行get is命令，被转向到7000节点
图10 在7200的客户端执行get is命令，被转向到7000节点
图11 非集群模式下执行get is命令的输出
4、首先，将槽16198的is键转入到节点7200，在7000节点执行migrate 127.0.0.1 7200 is 0 5命令，此时nodes-xxxx.conf中的数据没有任何的变化。如果此时，分别在client_7000、client_7100和client_7200分别执行get is命令，那么将会产生ASK错误，输出分别如图12、图13和 图14所示。
图12 在client_7000执行get is命令的输出
图13 在client_7100执行get is命令的输出
图14 在client_7200执行get is命令的输出
下面分别对12、图13和图14进行解释。由于转移没有完成（也就是，我们没有对节点执行cluster setslot
client_7000执行get is命令，节点7000计算is属于槽16198，通过对比clusterState_7000.slots[16198] = clusterState_7000.myself，说明正是自己负责槽16198。但是，此时发现is键在槽16198中并不存在，然后检查clusterState_7000.migrating_slots_to[16198]发现指向clusterState_7000.nodes中的clusterNode_7200，因此根据clusterNode_7200中记录的ip和port产生ASK错误，提示用户连接到127.0.0.1:7200去执行get is命令。如果，此时槽没有进行转移，那和正常的集群执行命令的结果一样（如果键对应的槽由自己负责，则处理命令；否则，产生MOVED错误）。
client_7100执行get is命令，节点7100计算槽is键属于16198且发现clusterState_7100.slots[16198]指向clusterState_7100.nodes中的clusterNode_7000节点，此时首先产生MOVED错误。client_7000连接的时候添加了-c选项，所以直接连接到127.0.0.1:7000重新执行get is命令，然后重复和直接在client_7000执行get is同样的过程。
client_7200执行get is命令和client_7100执行该命令是同样的结果。
根据上面的结果，好像我们在键转移的过程中 ，我们无法获取已经转移了键的值，虽然这个键只是在集群中转移了存储位置，并没有被删除。为了解决这个问题，redis为客户端设置了ASKING标识。当出现ASK错误的时候，根据ASK提示的ip+port，通过redis-cli -c -p 手动连接到127.0.0.1:7200节点，首先为客户端设置asking标识，然后执行get is命令，发现此时可以得到键is的值，如图15所示。但是随后再一次执行get is命令，发现和图14的结果是一致的，这是因为asking标识是一个一次性标识，使用过后client的asking标识就已经消失了。转移槽的过程中命令的执行过程如图16所示。

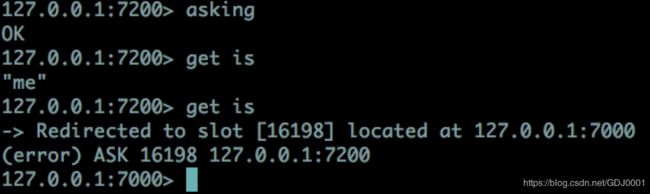

图15 为客户端添加asking标识之后执行get is命令。

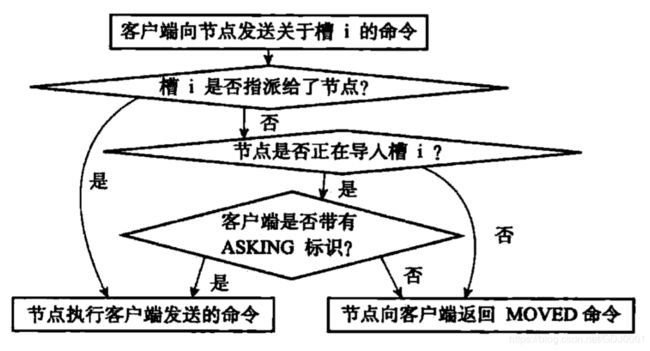

图8.16 迁移槽的过程中执行命令的判断流程
但是，如果我们通过client_7000、client_7100和client_7200执行get love命令。节点7000能够直接执行该命令，节点7100和节点7200会分别产生MOVED错误，然后转向节点7000执行该命令，如图17、图18和图19所示。所以在槽转移的过程中，只是已经被转移的键需要客户端的asking标识，未转移的键的访问不受影响。

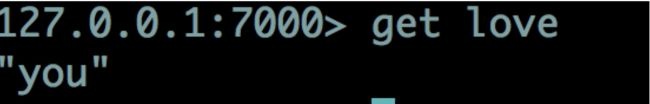

图17 client_7000执行get love命令
图18 client_7100执行get love命令
图19 client_7100执行get love命令
5、当前槽16198中存在is和love两个键，而我们只转移了一个is键。如果，此时对节点7000、节点7100和节点7200执行cluster setslot
图20 对节点7000执行cluster setslot
图21 对节点7100执行cluster setslot
图22 对节点7200执行cluster setslot
因为，节点7000知道自己负责的槽16198还有键love没有转移到节点7200，因此节点7000知道转移并未完成，所以报错，如图20所示。如果对节点7100执行上述命令 ，可以成功执行 ，但是此时执行get is命令，仍然输出和图13一样的结果，这是为什么，难道执行cluster setslot
如果对节点7200执行cluster setslot
图23 在client_7000重新执行get is命令
图24 在client_7100重新执行get is命令

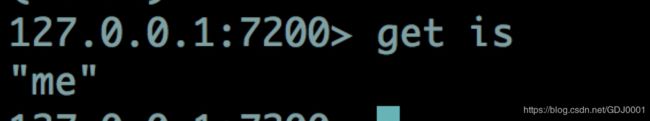

图25 在client_7200重新执行get is命令
图26 只是对节点7200执行cluster setslot
图27 只是对节点7200执行cluster setslot
图28 只是对节点7200执行cluster setslot
图29 对节点7000执行cluster setslot
从图26、图27和图28可以看出，虽然只是对节点7200执行了cluster setslot
当节点7200执行完cluster setslot
上面操作完成之后，集群中的节点7000、节点7100和节点7200都知道槽16198属于节点7200。但是从nodes-7000.conf文件之后，节点7000并没有将clusterState_7000.migrating_slots_to[16198]置为NULL，因此还存在迁出槽16198到7200节点的标识。只有对节点7000执行cluster setslot
槽16198由节点7000负责的时候，本来存在两个键is和love，但是执行完上述的步骤之后，分别在client_7000和client_7100和client_7200执行get love命令，结果如图30、图31和图32所示，发现键love丢失了。
图30 非完全迁移之后client_7000执行get love命令
图31 非完全迁移之后client_7100执行get love命令
图32 非完全迁移之后client_7200执行get love命令
也就是说，当没有迁移完所有键就对目标节点执行了cluster setslot
6、如果没有迁移完所有的键，对节点7000执行cluster setslot
图33 对节点7000执行cluster setslot
图34 对节点7000执行cluster setslot
图35 对节点7000执行cluster setslot
从图33可以看出，节点7000认为槽16198已经归节点7200所有，此时在内存中clusterState_7000.slots[16198]指向clusterState_7000.nodes中clusterNode_7200节点，clusterState_7000.migrating_slots_to[16198]为NULL，clusterState_7000.myself.slots[16198]清零。但是，从图34可以看出节点7100认为槽16198仍然归节点7000所有，其clusterState_7100.slots[16198]指向clusterState_7100.nodes中clusterNode_7000节点且clusterState_7100.nodes的clusterNode_7000.slots[16198]为1。从图35可以看出，节点7200认为槽16198还是归节点7000所有，clusterState_7200.slots[16198]指向clusterState_7200.nodes的clusterNode_7000且clusterState_7200.nodes的clusterNode_7000.slots[16198]仍然为1，且clusterState_7200.importing_slots_from[16198]指向clusterState_7200.nodes的clusterNode_7000节点。
因此，当在client_7000执行get is命令时，节点7000节点此时槽已经归节点7200节点拥有且槽16198并不在迁移的过程中（clusterState_7000.migrating_slots_to[16198]为NULL)，因此产生MOVED错误转向节点7200。节点7200仍然认为槽16198归节点7000所有（clusterState.slots[16198]指向clusterState_7200.nodes中的clusterNode_7000节点），因此get is命令在节点7000和节点7200之间来会产生MOVED错误，形成死循环，如图36所示。对节点7100执行get is命令，会有同样的结果，从节点7100->节点7000->节点7200->节点7000.......，循环往复，如图37所示；同理对节点7200也是如此，如图38所示。
图36 client_7000节点执行cluster setslot

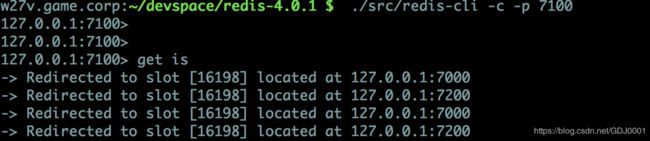

图37 client_7100节点执行cluster setslot

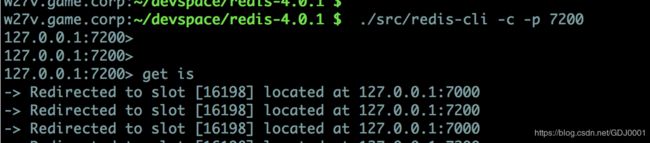

图38 client_7200节点执行cluster setslot
从上述的分析可以得出，节点7000、节点7100和节点7200对于槽16198的归属权没有做到同步，所以形成了死循环，此时只需要对节点7200执行cluster setslot
以上是个人对于redis集群重新分片过程的理解，欢迎吐槽。
