2 使用AD绘制原理图

按照业务的需求绘制原理图，在绘制原理图的时候必须确认器件的型号、参数、封装。



2.1安装库

2 使用AD绘制原理图_第1张图片

2 使用AD绘制原理图_第2张图片

也可直接在IntLib文件上双击安装库

2 使用AD绘制原理图_第3张图片

2.2 放置器件

库安装完成以后，在原理图内放置相应的器件

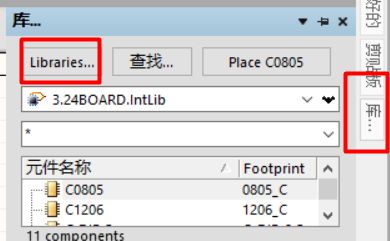

2 使用AD绘制原理图_第4张图片



可通过搜索框快速定位器件。善用通配符"*"可以帮助快速查找

2.3 器件参数修改

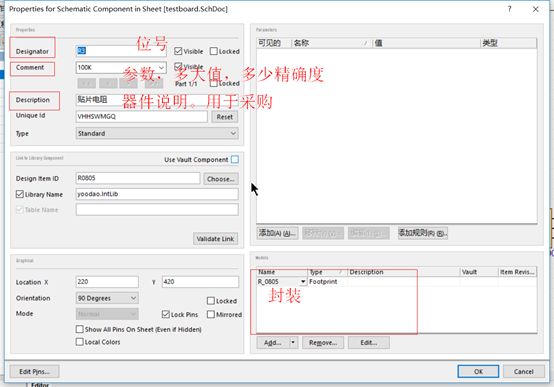

双击器件可以修改器件的参数，如下

2 使用AD绘制原理图_第5张图片

器件的参数必须手工输入。器件的位号可以通过工具统一设置，如

2 使用AD绘制原理图_第6张图片

2.4 器件位置调整

在拖动的器件按X Y 空格可以调整位置



器件的引脚，网络标号，都有一个点是具备网络属性的。放大（ctrl + 滚轮）若干倍以后可以看到网络里有小点。

2 使用AD绘制原理图_第7张图片

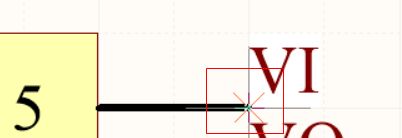

网络标号的电气属性位于左下角

2 使用AD绘制原理图_第8张图片



当有电气属性的点接在一起时会变成棕色

2 使用AD绘制原理图_第9张图片

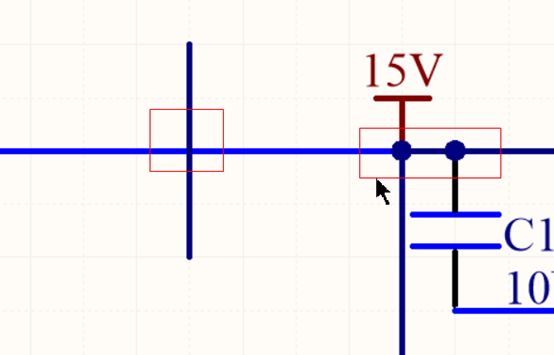

线与线，线与器件的连接处应当有点表示，如下图右侧。

如果线与线的交叉点没有"点"，说明线不连接，如下图左侧

2 使用AD绘制原理图_第10张图片
