H3C -S5130S接入层部署堆叠

接入层堆叠的意义：<1>方便管理，登录一台可管理所有成员；不利是增加MSTP计算。

                              <2>上行链路如果是汇聚或核心，可连坐LACP MAD；

                                但是接入层不需要太麻烦，多台设备堆叠，只要有两条上行线就可以，不用全部，靠MSTP计算提供冗余；

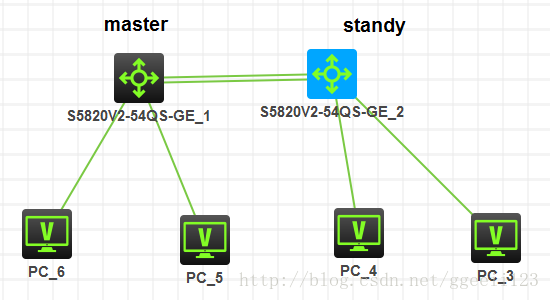

要求：R1 作为主设备，R2作为副设备。



第一步：设置成员和优先级：

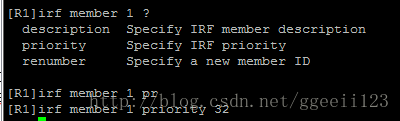

   [R1]irf member 1 priority 32

 （由于H3C默认优先级和成员编号都为1，我们这里只要设置最大优先级就好）

[R2]irfmember 1 renumber 2

reboot

Reboot使更改irf编号生效。

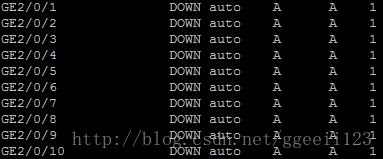

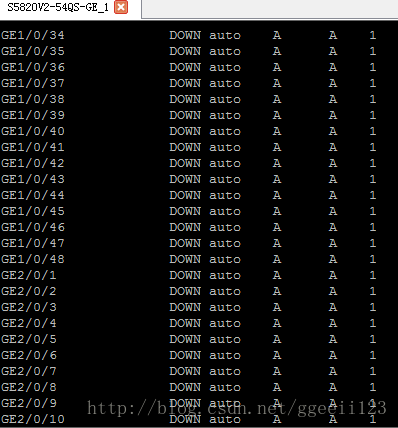

而且R2一旦改变member值，我们重启后可以看到“板卡号”变了



第二步：关闭物理端口并创建逻辑接口，并把物理接口加入逻辑接口：

[R1]int rangeTen-GigabitEthernet 1/0/49 to te 1/0/50

[R1-if-range]shut

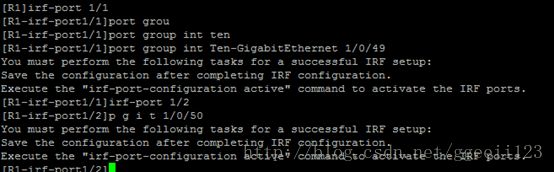

[R1]irf-port 1/1

[R1-irf-port1/1]portgroup int Ten-GigabitEthernet 1/0/49

[R1-irf-port1/1]irf-port1/2

[R1-irf-port1/1]portgroup int Ten-GigabitEthernet 1/0/50



这里有项要注意：模拟器上需要这样做：互联口的最后一个标号不能一样，否则报冲突，起不来，比如MEM1的irf-port 1/1必须和MEM2的irf-port 2/2对应，不能和2/1，以此类推。（百度）   现实可以这样做。



第三部：开启物理端口，保存配置并激活堆叠：

[R1]int range te1/0/49 to te 1/0/50

[R1-if-range]undoshut



sa



[R1]irf-port-configurationactive



当启用这条active命令，次成员都会重启，目的是让不重启的设备成为master。

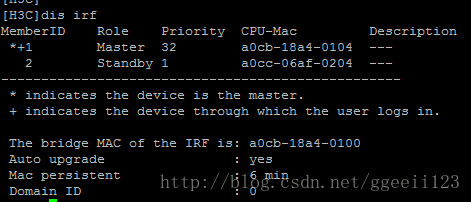

验证：

*代表主设备，+代表目前登录的设备。





这时候，我们可以任意登录一台设备，可以管理整个堆叠。（默认任意一台console能管理，和华为不同）

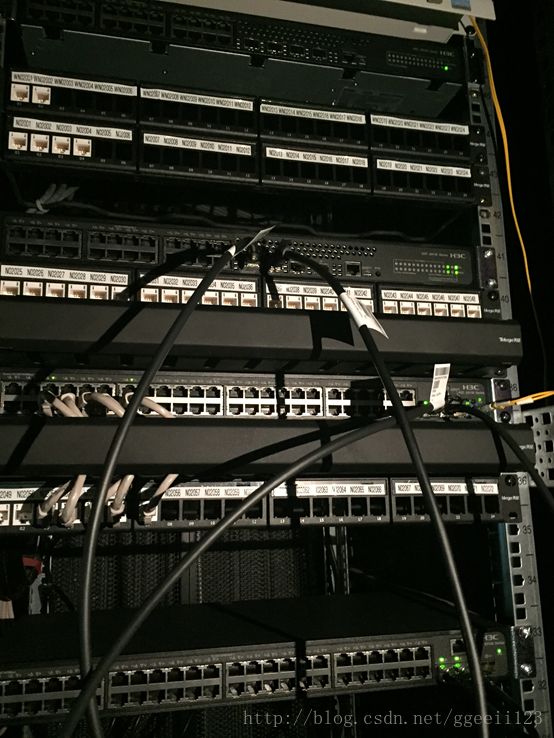

副：5堆叠现场
