Azure虚拟机之静态IP

在使用Azure服务的时候，无论是虚拟机或者PaaS层角色，例如Web/Work Role，大部分时候都是由Azure基础架构平台来自动分配IP地址，包括所谓的云服务IP（VIP）以及实例IP（DIP），就拿AzureVM举例来说，VIP就是云服务的对外发布IP，常用来映射本地端口或供外部直接访问（比如RDP连接），DIP作为虚拟机内部的系统IP来和Azure平台上的其他资源进行通信。

但有一个问题值得注意，就是默认情况下AzureVM或云服务出现停止/重启状态，VIP与DIP都会发生改变，这是Azure本身的平台特性所决定的，因为云计算强调的是弹性，一旦云服务产生了释放，那么IP资源将被回收，等待下一次启动时才会被重新分配，但由于云平台服务对象庞大，像IP地址这种属性肯定是无法保证不被改变的。

这样就引出一个问题，在某些特定业务需求下，用户的VIP或DIP是不希望被修改的，即便长时间的停止或维护重启等情况发生，最简单的例子比如AzureVM运行的是DC服务器或DNS服务等等，本文就先以Azure虚拟机的静态IP为内容做一些介绍

###################################################################################

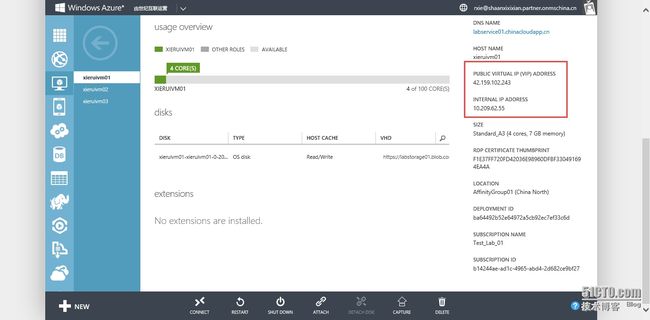

下面以下图的xieruivm01这台虚拟机为例，可以看到当前的VIP与DIP分别为42.159.102.243以及10.209.62.55，这是由Azure自动分发的

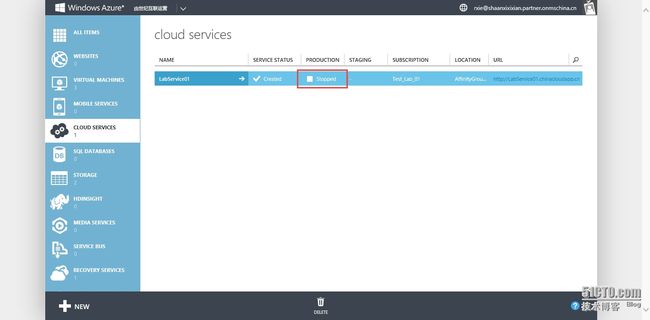

我直接停止掉这台虚拟机所在的云服务，即LabService01，如下图:

再次启动该云服务，查看虚拟机信息发现VIP与DIP全部发生了改变，虽然前后操作不过几分钟而已，但是IP都变了，如果如上文提到的该虚拟机正在运行的是一台DC角色，那后果可想而知

那么有没有什么简单的方式来避免这类情况呢，当然是没问题的，例如用户需要关闭一阵子虚拟机时，可以通过powersehll并添加“-stayprovisioned”参数，这样一来就可以实现虚拟机关闭但不释放DIP的需求

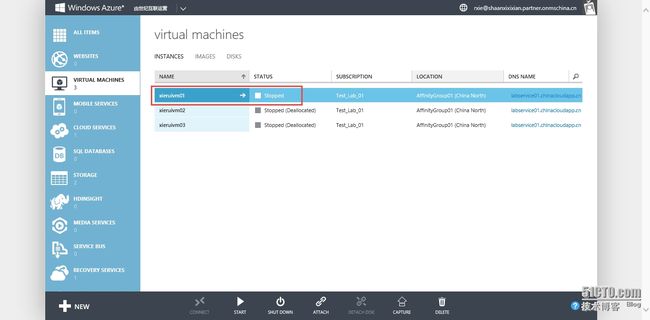

通过上述方式关掉虚拟机后，可以看到与其他已经停止的虚拟机相比，区别在于是否处在“Deallocated”状态，也就是“未分配”状态，显然xieruivm01这台虚拟机虽然停止了，但是还属于allocated状态，那么就意味着它还在被计费中！（关注成本的筒子们这里就要当心喽）

此时查看云服务的话也会发现处在一个warning状态，即云服务中的实例因为没有被完全释放掉，所以还属于running状态，如下图：

再次启动xieruivm01之后发现VIP和DIP依然和之前的保持一致，这样通过powershell也可以达到目的，可毕竟治标不治本。

因此Azure虚拟机开放了一个静态IP的功能来彻底实现这一目的，使得用户在Azure上托管应用业务时更加安心，若需要使用Azure虚拟机静态IP功能，前提是要预先配置好虚拟网络，即Network服务，如下图中我准备了一个LabNet01的网络，里面还有两个子网分别是Subnet-1和Subnet-2，地址池是10.0.0.0/24以及10.0.1.0/24

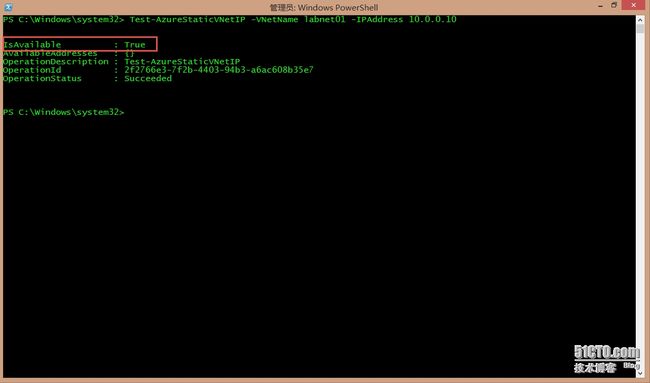

在正式配置静态IP之前可以先通过test-azurestaticvnetip来测试准备使用的地址是否处于available状态，即空闲可用的，如下图我打算使用10.0.0.10这个IP

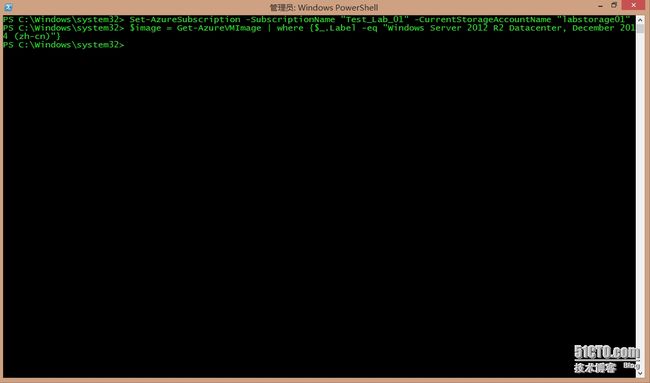

然后我先配置好当前订阅的存储账号，并获取一个azure上的虚拟机p_w_picpath，准备部署一台新的虚拟机并指定到现有的虚拟网络上，如下图:

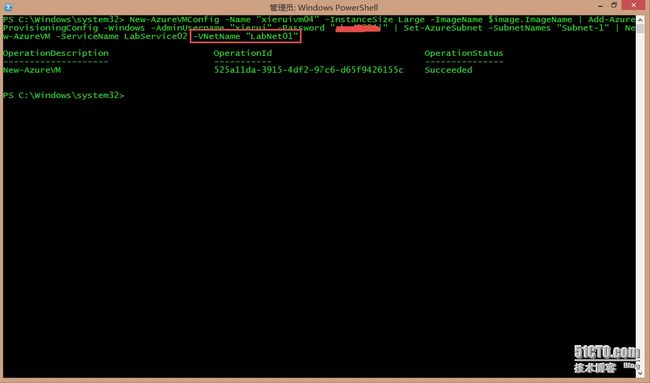

下面开始创建虚拟机，例如上面的镜像以及指定的用户名和密码，并且-vnetname指定部署在labnet01这个虚拟网络上，需要注意的是，不要将虚拟机部署在处于地缘组的云服务上，因此我新生成了LabService02这个云服务，如下图:

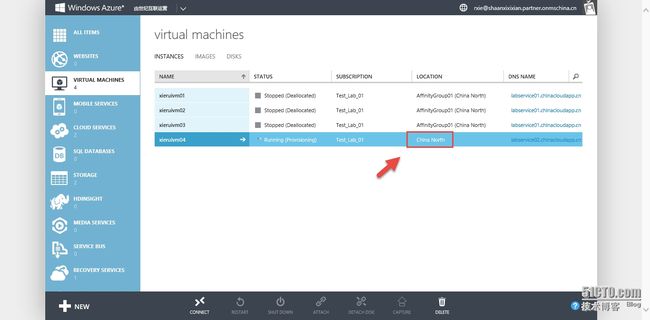

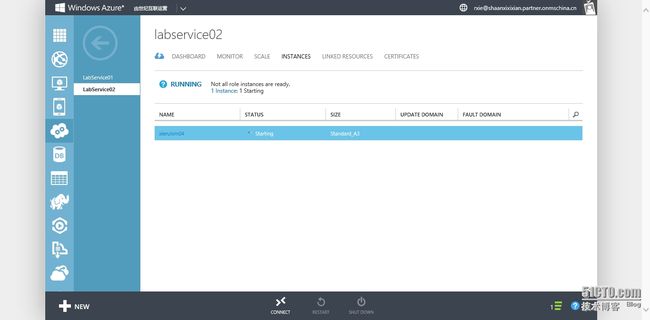

当前虚拟机正在创建中，如下图：

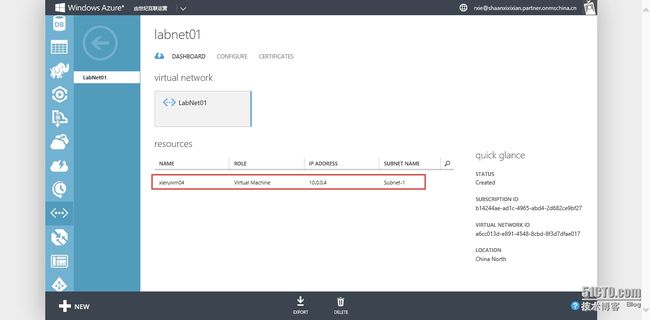

创建好的虚拟机已经可以在我的LabNet01虚拟网络中看到了，它属于Subnet-1这个子网，并且获得了10.0.0.4的IP地址，这个是我自定义子网中的起始IP，为什么不是10.0.0.1呢，Azure会自动把前三个IP拿走用，这其中包含了虚拟网络的gateway地址等等，这个原理和私有云VMM的虚拟网络是一致的

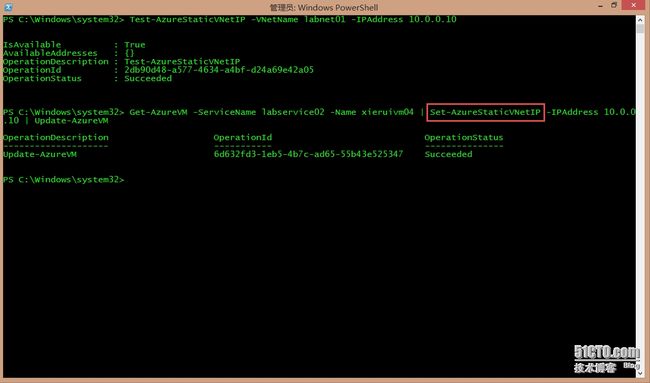

接下来就可以指定该虚拟机使用静态IP了，通过set-azurestaticvnetip来把10.0.0.10这个地址指定给xieruivm04虚拟机使用，如下图:

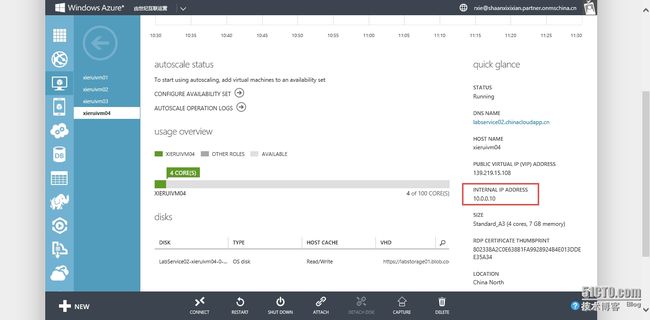

现在这台虚拟机就已经使用了静态IP了，如下图:

直接通过powershell停止虚拟机，并通过force强制执行，不使用stayprovisioned参数，如下图:

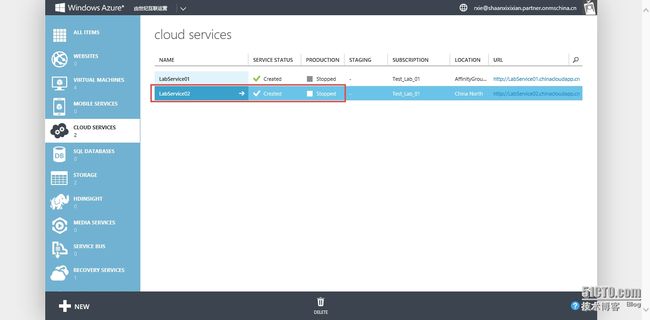

这时看到云服务也处于完全停止状态，如下图：

再次启动xieruivm04这台虚拟机，验证一下静态IP的效果，如下图:

可以看到DIP依然使用了10.0.0.10这个IP，而云服务VIP发生了改变，这样也是合理的，如下图:

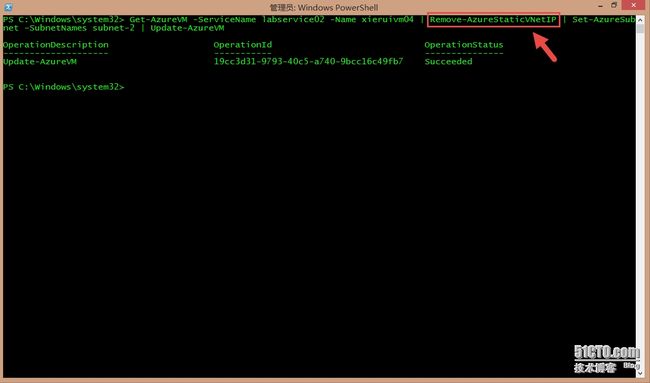

有了虚拟网络的存在，可以很容易的对当前虚拟机进行切换，比如我把xieruivm04从之前的subnet-01转换到subnet02，也就是10.0.1.0/24子网，这样做的目的通常是为了扩展现有子网，因为Azure的子网变更需要把子网内资源转移走才可以操作

可以看到迁移到新的子网后，虚拟机IP也发生了变化，如下图:

其实说到底虚拟机的静态IP功能是依赖于虚拟网络服务的，有了虚拟网络的支持，不管是S2S ×××构建混合云，还是跨云服务的访问，都使得Azure上托管资源的选择变的更加灵活，后面会抽时间介绍针对云服务的“保留IP”功能。
