最近开始接触uboot,现在需要将2014.4版本uboot移植到公司armv7开发板。
在网上搜索讲uboot启动过程的文章,大多都是比较老版本的uboot,于是决定将新版uboot启动过程记录下来,和大家共享。
- #
- # (C) Copyright 2000-2013
- # Wolfgang Denk, DENX Software Engineering, wd@denx.de.
- #
- # SPDX-License-Identifier: GPL-2.0+
- #
-
- VERSION = 2014
- PATCHLEVEL = 04
- SUBLEVEL =
- EXTRAVERSION =
- NAME =
到我写这篇文章之时,这个版本的uboot是最新版本。
2014.4版本uboot启动至命令行几个重要函数为:_start,_main,board_init_f,relocate_code,board_init_r。
一 _start
对于任何程序,入口函数是在链接时决定的,uboot的入口是由链接脚本决定的。uboot下armv7链接脚本默认目录为arch/arm/cpu/u-boot.lds。这个可以在配置文件中与CONFIG_SYS_LDSCRIPT来指定。
入口地址也是由连接器决定的,在配置文件中可以由CONFIG_SYS_TEXT_BASE指定。这个会在编译时加在ld连接器的选项-Ttext中
uboot的配置编译原理也非常值得学习,我想在另外写一篇文章来记录,这里不详细说了。
查看u-boot.lds
- "font-size:14px;">OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
- OUTPUT_ARCH(arm)
- ENTRY(_start)
- SECTIONS
- {
- . = 0x00000000;
-
- . = ALIGN(4);
- .text :
- {
- *(.__image_copy_start)
- CPUDIR/start.o (.text*)
- *(.text*)
- }
-
- . = ALIGN(4);
- .rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }
-
- . = ALIGN(4);
- .data : {
- *(.data*)
- }
-
链接脚本中这些宏的定义在linkage.h中,看字面意思也明白,程序的入口是在_start.,后面是text段,data段等。
_start在arch/arm/cpu/armv7/start.S中,一段一段的分析,如下:
- "font-size:14px;">.globl _start
- _start: b reset
- ldr pc, _undefined_instruction
- ldr pc, _software_interrupt
- ldr pc, _prefetch_abort
- ldr pc, _data_abort
- ldr pc, _not_used
- ldr pc, _irq
- ldr pc, _fiq
- #ifdef CONFIG_SPL_BUILD
- _undefined_instruction: .word _undefined_instruction
- _software_interrupt: .word _software_interrupt
- _prefetch_abort: .word _prefetch_abort
- _data_abort: .word _data_abort
- _not_used: .word _not_used
- _irq: .word _irq
- _fiq: .word _fiq
- _pad: .word 0x12345678
- #else
- .globl _undefined_instruction
- _undefined_instruction: .word undefined_instruction
- .globl _software_interrupt
- _software_interrupt: .word software_interrupt
- .globl _prefetch_abort
- _prefetch_abort: .word prefetch_abort
- .globl _data_abort
- _data_abort: .word data_abort
- .globl _not_used
- _not_used: .word not_used
- .globl _irq
- _irq: .word irq
- .globl _fiq
- _fiq: .word fiq
- _pad: .word 0x12345678
- "font-size:14px;">#endif
-
- .global _end_vect
- _end_vect:
-
- .balignl 16,0xdeadbeef
-
.global声明_start为全局符号,_start就会被连接器链接到,也就是链接脚本中的入口地址了。
以上代码是设置arm的异常向量表,arm异常向量表如下:
地址 |
异常 |
进入模式 |
描述 |
0x00000000 |
复位 |
管理模式 |
复位电平有效时,产生复位异常,程序跳转到复位处理程序处执行 |
0x00000004 |
未定义指令 |
未定义模式 |
遇到不能处理的指令时,产生未定义指令异常 |
0x00000008 |
软件中断 |
管理模式 |
执行SWI指令产生,用于用户模式下的程序调用特权操作指令 |
0x0000000c |
预存指令 |
中止模式 |
处理器预取指令的地址不存在,或该地址不允许当前指令访问,产生指令预取中止异常 |
0x00000010 |
数据操作 |
中止模式 |
处理器数据访问指令的地址不存在,或该地址不允许当前指令访问时,产生数据中止异常 |
0x00000014 |
未使用 |
未使用 |
未使用 |
0x00000018 |
IRQ |
IRQ |
外部中断请求有效,且CPSR中的I位为0时,产生IRQ异常 |
0x0000001c |
FIQ |
FIQ |
快速中断请求引脚有效,且CPSR中的F位为0时,产生FIQ异常
|
8种异常分别占用4个字节,因此每种异常入口处都填写一条跳转指令,直接跳转到相应的异常处理函数中,reset异常是直接跳转到reset函数,其他7种异常是用ldr将处理函数入口地址加载到pc中。
后面汇编是定义了7种异常的入口函数,这里没有定义CONFIG_SPL_BUILD,所以走后面一个。
接下来定义的_end_vect中用.balignl来指定接下来的代码要16字节对齐,空缺的用0xdeadbeef,方便更加高效的访问内存。接着分析下面一段代码
- "font-size:14px;">#ifdef CONFIG_USE_IRQ
-
- .globl IRQ_STACK_START
- IRQ_STACK_START:
- .word 0x0badc0de
-
-
- .globl FIQ_STACK_START
- FIQ_STACK_START:
- .word 0x0badc0de
- #endif
-
-
- .globl IRQ_STACK_START_IN
- IRQ_STACK_START_IN:
- .word 0x0badc0de
-
如果uboot中使用中断,这里声明中断处理函数栈起始地址,这里给出的值是0x0badc0de,是一个非法值,注释也说明了,这个值会在运行时重新计算,我查找了一下代码是在interrupt_init中。
- "font-size:14px;">reset:
- bl save_boot_params
-
-
-
-
- mrs r0, cpsr
- and r1, r0, #0x1f @ mask mode bits
- teq r1, #0x1a @ test for HYP mode
- bicne r0, r0, #0x1f @ clear all mode bits
- orrne r0, r0, #0x13 @ set SVC mode
- orr r0, r0, #0xc0 @ disable FIQ and IRQ
- msr cpsr,r0
-
在上电或者重启后,处理器取得第一条指令就是b reset,所以会直接跳转到reset函数处。reset首先是跳转到save_boot_params中,如下:
- "font-size:14px;">
-
-
-
-
-
-
-
-
- ENTRY(save_boot_params)
- bx lr @ back to my caller
- ENDPROC(save_boot_params)
- .weak save_boot_params
-
这里save_boot_params函数中没做什么直接跳回,注释也说明了,栈没有初始化,最好不要再函数中做操作。
这里值得注意的是.weak关键字,在网上找了到的解释,我的理解是.weak相当于声明一个函数,如果该函数在其他地方没有定义,则为空函数,有定义则调用该定义的函数。
具体解释可以看这位大神的详解:
http://blog.csdn.net/norains/article/details/5954459
接下来reset执行7条指令,修改cpsr寄存器,设置处理器进入svc模式,并且关掉irq和fiq。
- "font-size:14px;">
-
-
-
-
- #if !(defined(CONFIG_OMAP44XX) && defined(CONFIG_SPL_BUILD))
-
- mrc p15, 0, r0, c1, c0, 0 @ Read CP15 SCTRL Register
- bic r0, #CR_V @ V = 0
- mcr p15, 0, r0, c1, c0, 0 @ Write CP15 SCTRL Register
-
-
- ldr r0, =_start
- mcr p15, 0, r0, c12, c0, 0 @Set VBAR
- #endif
-
-
- #ifndef CONFIG_SKIP_LOWLEVEL_INIT
- bl cpu_init_cp15
- bl cpu_init_crit
- #endif
-
- bl _main
-
前面6条汇编指令是对协处理器cp15进行操作,设置了处理器的异常向量入口地址为_start,但是我在网上没有找到cp15协处理器的c12寄存器的说明,可能是armv7新添加的
协处理器cp15的说明可以看我转的一篇文章:
http://blog.csdn.net/skyflying2012/article/details/25823967
接下来如果没有定义宏CONFIG_SKIP_LOWLEVEL_INIT,则会分别跳转执行cpu_init_cp15以及cpu_init_crit。
在分析这2个函数之前先总结一下上面分析的这一段_start中汇编的作用:
1 初始化异常向量表 2 设置cpu svc模式,关中断 3 配置cp15,设置异常向量入口
都是跟异常有关的部分。
接下来先分析cpu_init_cp15
- "font-size:14px;">
-
-
-
-
-
-
-
- ENTRY(cpu_init_cp15)
-
-
-
- mov r0, #0 @ set up for MCR
- mcr p15, 0, r0, c8, c7, 0 @ invalidate TLBs
- mcr p15, 0, r0, c7, c5, 0 @ invalidate icache
- mcr p15, 0, r0, c7, c5, 6 @ invalidate BP array
- mcr p15, 0, r0, c7, c10, 4 @ DSB
- mcr p15, 0, r0, c7, c5, 4 @ ISB
-
-
-
-
- mrc p15, 0, r0, c1, c0, 0
- bic r0, r0, #0x00002000 @ clear bits 13 (--V-)
- bic r0, r0, #0x00000007 @ clear bits 2:0 (-CAM)
- orr r0, r0, #0x00000002 @ set bit 1 (--A-) Align
- orr r0, r0, #0x00000800 @ set bit 11 (Z---) BTB
- #ifdef CONFIG_SYS_ICACHE_OFF
- bic r0, r0, #0x00001000 @ clear bit 12 (I) I-cache
- #else
- orr r0, r0, #0x00001000 @ set bit 12 (I) I-cache
- #endif
- mcr p15, 0, r0, c1, c0, 0
-
- "font-size:14px;">#ifdef CONFIG_ARM_ERRATA_716044
- mrc p15, 0, r0, c1, c0, 0 @ read system control register
- orr r0, r0, #1 << 11 @ set bit #11
- mcr p15, 0, r0, c1, c0, 0 @ write system control register
- #endif
-
- #if (defined(CONFIG_ARM_ERRATA_742230) || defined(CONFIG_ARM_ERRATA_794072))
- mrc p15, 0, r0, c15, c0, 1 @ read diagnostic register
- orr r0, r0, #1 << 4 @ set bit #4
- mcr p15, 0, r0, c15, c0, 1 @ write diagnostic register
- #endif
-
- #ifdef CONFIG_ARM_ERRATA_743622
- mrc p15, 0, r0, c15, c0, 1 @ read diagnostic register
- orr r0, r0, #1 << 6 @ set bit #6
- mcr p15, 0, r0, c15, c0, 1 @ write diagnostic register
- #endif
-
- #ifdef CONFIG_ARM_ERRATA_751472
- mrc p15, 0, r0, c15, c0, 1 @ read diagnostic register
- orr r0, r0, #1 << 11 @ set bit #11
- mcr p15, 0, r0, c15, c0, 1 @ write diagnostic register
- #endif
- #ifdef CONFIG_ARM_ERRATA_761320
- mrc p15, 0, r0, c15, c0, 1 @ read diagnostic register
- orr r0, r0, #1 << 21 @ set bit #21
- mcr p15, 0, r0, c15, c0, 1 @ write diagnostic register
- #endif
-
- mov pc, lr @ back to my caller
- ENDPROC(cpu_init_cp15)
-
cpu_init_cp15函数是配置cp15协处理器相关寄存器来设置处理器的MMU,cache以及tlb。如果没有定义CONFIG_SYS_ICACHE_OFF则会打开icache。关掉mmu以及tlb。
具体配置过程可以对照cp15寄存器来看,这里不详细说了
接下来看cpu_init_crit
- "font-size:14px;">
-
-
-
-
-
-
-
- ENTRY(cpu_init_crit)
-
-
-
-
-
-
- b lowlevel_init @ go setup pll,mux,memory
- ENDPROC(cpu_init_crit)
-
看注释可以明白,cpu_init_crit调用的lowlevel_init函数是与特定开发板相关的初始化函数,在这个函数里会做一些pll初始化,如果不是从mem启动,则会做memory初始化,方便后续拷贝到mem中运行。
lowlevel_init函数则是需要移植来实现,做clk初始化以及ddr初始化
从cpu_init_crit返回后,_start的工作就完成了,接下来就要调用_main,总结一下_start工作:
1 前面总结过的部分,初始化异常向量表,设置svc模式,关中断
2 配置cp15,初始化mmu cache tlb
3 板级初始化,pll memory初始化
二 _main
_main函数在arch/arm/lib/crt0.S中,mian函数的作用在注释中有详细的说明,我们分段来分析一下
- ENTRY(_main)
-
-
-
-
-
- #if defined(CONFIG_SPL_BUILD) && defined(CONFIG_SPL_STACK)
- ldr sp, =(CONFIG_SPL_STACK)
- #else
- ldr sp, =(CONFIG_SYS_INIT_SP_ADDR)
- #endif
- bic sp, sp, #7
- sub sp, sp, #GD_SIZE
- bic sp, sp, #7
- mov r9, sp
- mov r0, #0
- bl board_init_f
首先将CONFIG_SYS_INIT_SP_ADDR定义的值加载到栈指针sp中,这个宏定义在配置头文件中指定。
8字节对齐,然后减掉GD_SIZE,这个宏定义是指的全局结构体gd的大小,是160字节在此处,这个结构体用来保存uboot一些全局信息,需要一块单独的内存。
最后将sp保存在r9寄存器中。因此r9寄存器中的地址就是gd结构体的首地址。
在后面所有code中如果要使用gd结构体,必须在文件中加入DECLARE_GLOBAL_DATA_PTR宏定义,定义如下:
- #define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r9")
gd结构体首地址就是r9中的值。
接着说_main上面一段代码,接着r0赋为0,也就是参数0为0,调用board_init_f
三 board_init_f
移植uboot先做一个最精简版本,很多配置选项都没有打开,比如fb mmc等硬件都默认不打开,只配置基本的ddr serial,这样先保证uboot能正常启动进入命令行,然后再去添加其他。
我们这里分析就是按最精简版本来,这样可以更加简洁的说明uboot的启动流程。
board_init_f函数主要是根据配置对全局信息结构体gd进行初始化。
gd结构体中有个别成员意义我也不是很理解,这里我只说我理解并且在后面起到作用的成员。
- gd->mon_len = (ulong)&__bss_end - (ulong)_start;
初始化mon_len,代表uboot code的大小。
- for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) {
- if ((*init_fnc_ptr)() != 0) {
- hang ();
- }
- }
遍历调用init_sequence所有函数,init_sequence定义如下:
- init_fnc_t *init_sequence[] = {
- arch_cpu_init,
- mark_bootstage,
- #ifdef CONFIG_OF_CONTROL
- fdtdec_check_fdt,
- #endif
- #if defined(CONFIG_BOARD_EARLY_INIT_F)
- board_early_init_f,
- #endif
- timer_init,
- #ifdef CONFIG_BOARD_POSTCLK_INIT
- board_postclk_init,
- #endif
- #ifdef CONFIG_FSL_ESDHC
- get_clocks,
- #endif
- env_init,
- init_baudrate,
- serial_init,
- console_init_f,
- display_banner,
- print_cpuinfo,
- #if defined(CONFIG_DISPLAY_BOARDINFO)
- checkboard,
- #endif
- #if defined(CONFIG_HARD_I2C) || defined(CONFIG_SYS_I2C)
- init_func_i2c,
- #endif
- dram_init,
- NULL,
- };
arch_cpu_init需要实现,要先启动uboot这里可以先写一个空函数。
timer_init在lib/time.c中有实现,也是空函数,但是有__WEAK关键字,如果自己实现,则会调用自己实现的这个函数
对最精简uboot,需要做好就是ddr和serial,所以我们最关心是serial_init,console_init_f以及dram_init.
先看serial_init
- "font-size:14px;">int serial_init(void)
- {
- return get_current()->start();
- }
-
- "font-size:14px;">static struct serial_device *get_current(void)
- {
- struct serial_device *dev;
-
- if (!(gd->flags & GD_FLG_RELOC))
- dev = default_serial_console();
- else if (!serial_current)
- dev = default_serial_console();
- else
- dev = serial_current;
-
-
- if (!dev) {
- #ifdef CONFIG_SPL_BUILD
- puts("Cannot find console\n");
- hang();
- #else
- panic("Cannot find console\n");
- #endif
- }
-
- return dev;
- }
-
gd->flags还没做初始化,serial_current用来存放我们当前要使用的serial,这里也还没做初始化,所以最终serial_device就是default_serial_console(),这个在serial驱动中有实现,来返回一个默认的调试串口。
serial_device结构体代表了一个串口设备,其中的成员都需要在自己的serial驱动中实现。
这样在serial_init中get_current获取就是串口驱动中给出的默认调试串口结构体,执行start,做一些特定串口初始化。
console_init_f将gd中have_console置1,这个函数不详细说了。
display_banner,print_cpuinfo利用现在的调试串口打印了uboot的信息。
接下来就是dram_init。
dram_init对gd->ram_size初始化,以便board_init_f后面代码对dram空间进行规划。
dram_init实现可以通过配置文件定义宏定义来实现,也可以通过对ddrc控制器读获取dram信息。

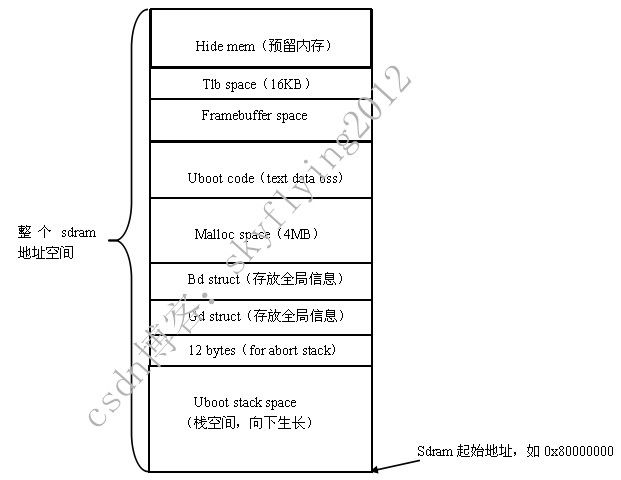

继续分析board_init_f,剩余代码将会对sdram空间进行规划!
- "font-size:14px;">#if defined(CONFIG_SYS_MEM_TOP_HIDE)
-
-
-
-
-
-
-
-
-
-
- gd->ram_size -= CONFIG_SYS_MEM_TOP_HIDE;
- #endif
-
- addr = CONFIG_SYS_SDRAM_BASE + get_effective_memsize();
-
CONFIG_SYS_MEM_TOP_HIDE宏定义是将一部分内存空间隐藏,注释说明对于ppc处理器在内核中有接口来实现使用uboot提供的值,这里咱们不考虑。
addr的值由CONFIG_SYS_SDRAM_BASE加上ram_size。也就是到了可用sdram的顶端。
- "font-size:14px;">#if !(defined(CONFIG_SYS_ICACHE_OFF) && defined(CONFIG_SYS_DCACHE_OFF))
-
- gd->arch.tlb_size = PGTABLE_SIZE;
- addr -= gd->arch.tlb_size;
-
-
- addr &= ~(0x10000 - 1);
-
- gd->arch.tlb_addr = addr;
- debug("TLB table from %08lx to %08lx\n", addr, addr + gd->arch.tlb_size);
- #endif
-
-
- addr &= ~(4096 - 1);
- debug("Top of RAM usable for U-Boot at: %08lx\n", addr);
-
如果打开了icache以及dcache,则预留出PATABLE_SIZE大小的tlb空间,tlb存放首地址赋值给gd->arch.tlb_addr。
最后addr此时值就是tlb的地址,4kB对齐。
- "font-size:14px;">#ifdef CONFIG_LCD
- #ifdef CONFIG_FB_ADDR
- gd->fb_base = CONFIG_FB_ADDR;
- #else
-
- addr = lcd_setmem(addr);
- gd->fb_base = addr;
- #endif /* CONFIG_FB_ADDR */
- #endif /* CONFIG_LCD */
-
-
-
-
-
- addr -= gd->mon_len;
- addr &= ~(4096 - 1);
-
- debug("Reserving %ldk for U-Boot at: %08lx\n", gd->mon_len >> 10, addr);
-
如果需要使用frambuffer,使用配置fb首地址CONFIG_FB_ADDR或者调用lcd_setmem获取fb大小,这里面有板级相关函数需要实现,不过为了先能启动uboot,没有打开fb选项。addr值就是fb首地址。
gd->fb_base保存fb首地址。
接着-gd->mon_len为uboot的code留出空间,到这里addr的值就确定,addr作为uboot relocate的目标addr。
到这里,可以看出uboot现在空间划分是从顶端往下进行的。
先总结一下addr之上sdram空间的划分:
由高到低 : top-->hide mem-->tlb space(16K)-->framebuffer space-->uboot code space-->addr
接下来要确定addr_sp的值。
- "font-size:14px;">#ifndef CONFIG_SPL_BUILD
-
-
-
- addr_sp = addr - TOTAL_MALLOC_LEN;
- debug("Reserving %dk for malloc() at: %08lx\n",
- TOTAL_MALLOC_LEN >> 10, addr_sp);
-
-
-
-
- addr_sp -= sizeof (bd_t);
- bd = (bd_t *) addr_sp;
- gd->bd = bd;
- debug("Reserving %zu Bytes for Board Info at: %08lx\n",
- sizeof (bd_t), addr_sp);
-
- "font-size:14px;">#ifdef CONFIG_MACH_TYPE
- gd->bd->bi_arch_number = CONFIG_MACH_TYPE;
- #endif
-
- addr_sp -= sizeof (gd_t);
- id = (gd_t *) addr_sp;
- debug("Reserving %zu Bytes for Global Data at: %08lx\n",
- sizeof (gd_t), addr_sp);
- "font-size:14px;">#ifndef CONFIG_ARM64
-
- gd->irq_sp = addr_sp;
- #ifdef CONFIG_USE_IRQ
- addr_sp -= (CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ);
- debug("Reserving %zu Bytes for IRQ stack at: %08lx\n",
- CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ, addr_sp);
- #endif
-
- addr_sp -= 12;
-
-
- addr_sp &= ~0x07;
- #else /* CONFIG_ARM64 */
-
- addr_sp &= ~0x0f;
- #endif /* CONFIG_ARM64 */
首先预留malloc len,这里我定义的是0x400000.
注释中说明,为bd,gd做一个永久的copy。
留出了全局信息bd_t结构体的空间,首地址存在gd->bd。
留出gd_t结构体的空间。首地址存在id中。
将此地址保存在gd->irq_sp中作为异常栈指针。uboot中我们没有用到中断。
最后留出12字节,for abort stack,这个没看懂。
到这里addr_sp值确定,总结一下addr_sp之上空间分配。
由高到低 : addr-->malloc len(0x400000)-->bd len-->gd len-->12 byte-->addr_sp(栈往下增长,addr_sp之下空间作为栈空间)
- "font-size:14px;"> gd->bd->bi_baudrate = gd->baudrate;
-
- dram_init_banksize();
- display_dram_config();
-
- gd->relocaddr = addr;
- gd->start_addr_sp = addr_sp;
- gd->reloc_off = addr - (ulong)&_start;
- debug("relocation Offset is: %08lx\n", gd->reloc_off);
- if (new_fdt) {
- memcpy(new_fdt, gd->fdt_blob, fdt_size);
- gd->fdt_blob = new_fdt;
- }
- memcpy(id, (void *)gd, sizeof(gd_t));
-
给bd->bi_baudrate赋值gd->baudrate,gd->baudrate是在前面baudrate_init中初始化。
dram_init_banksize()是需要实现的板级函数。根据板上ddrc获取ddr的bank信息。填充在gd->bd->bi_dram[CONFIG_NR_DRAM_BANKS]。
gd->relocaaddr为目标addr,gd->start_addr_sp为目标addr_sp,gd->reloc_off为目标addr和现在实际code起始地址的偏移。reloc_off非常重要,会作为后面relocate_code函数的参数,来实现code的拷贝。
最后将gd结构体的数据拷贝到新的地址id上。
至此,board_init_f结束,回到_main
四 _main
board_init_f结束后,代码如下:
- "font-size:14px;">#if ! defined(CONFIG_SPL_BUILD)
-
-
-
-
-
-
-
- ldr sp, [r9, #GD_START_ADDR_SP]
- bic sp, sp, #7
- ldr r9, [r9, #GD_BD]
- sub r9, r9, #GD_SIZE
-
- adr lr, here
- ldr r0, [r9, #GD_RELOC_OFF]
- add lr, lr, r0
- ldr r0, [r9, #GD_RELOCADDR]
- b relocate_code
- here:
-
-
这段汇编很有意思,前4条汇编实现了新gd结构体的更新。
首先更新sp,并且将sp 8字节对齐,方便后面函数开辟栈能对齐,
然后获取gd->bd地址到r9中,需要注意,在board_init_f中gd->bd已经更新为新分配的bd了,下一条汇编将r9减掉bd的size,这样就获取到了board_init_f中新分配的gd了!
后面汇编则是为relocate_code做准备,首先加载here地址,然后加上新地址偏移量给lr,则是code relocate后的新here了,relocate_code返回条转到lr,则是新位置的here!
最后在r0中保存code的新地址,跳转到relocate_code
五 relocate_code
relocate_code函数在arch/arm/lib/relocate.S中,这个函数实现了将uboot code拷贝到relocaddr。具体实现有空再详细说明。
到这里需要总结一下,经过上面的分析可以看出,
新版uboot在sdram空间分配上,是自顶向下,
不管uboot是从哪里启动,spiflash,nandflash,sram等跑到这里code都会被从新定位到sdram上部的一个位置,继续运行。
我找了一个2010.6版本的uboot大体看了一下启动代码,是通过判断_start和TEXT_BASE(链接地址)是否相等来确定是否需要relocate。如果uboot是从sdram启动则不需要relocate。
新版uboot在这方面还是有较大变动。
这样变动我考虑好处可能有二,一是不用考虑启动方式,all relocate code。二是不用考虑uboot链接地址,因为都要重新relocate。
uboot sdram空间规划图:

六 _main
从relocate_code回到_main中,接下来是main最后一段代码,如下:
- "font-size:14px;">
-
- bl c_runtime_cpu_setup
-
- ldr r0, =__bss_start
- ldr r1, =__bss_end
-
- mov r2, #0x00000000
-
- clbss_l:cmp r0, r1
- strlo r2, [r0]
- addlo r0, r0, #4
- blo clbss_l
-
- bl coloured_LED_init
- bl red_led_on
-
-
- mov r0, r9
- ldr r1, [r9, #GD_RELOCADDR]
-
- ldr pc, =board_init_r
-
-
-
-
首先跳转到c_runtime_cpu_setup,如下:
- "font-size:14px;">ENTRY(c_runtime_cpu_setup)
-
-
-
- #ifndef CONFIG_SYS_ICACHE_OFF
- mcr p15, 0, r0, c7, c5, 0 @ invalidate icache
- mcr p15, 0, r0, c7, c10, 4 @ DSB
- mcr p15, 0, r0, c7, c5, 4 @ ISB
- #endif
-
-
-
-
- ldr r0, =_start
- mcr p15, 0, r0, c12, c0, 0 @Set VBAR
-
- bx lr
-
- ENDPROC(c_runtime_cpu_setup)
-
如果icache是enable,则无效掉icache,保证从sdram中更新指令到cache中。
接着更新异常向量表首地址,因为code被relocate,所以异常向量表也被relocate。
从c_runtime_cpu_setup返回,下面一段汇编是将bss段清空。
接下来分别调用了coloured_LED_init以及red_led_on,很多开发板都会有led指示灯,这里可以实现上电指示灯亮,有调试作用。
最后r0赋值gd指针,r1赋值relocaddr,进入最后的board_init_r !
七 board_init_r
参数1是新gd指针,参数2是relocate addr,也就是新code地址
- "font-size:14px;"> gd->flags |= GD_FLG_RELOC;
- bootstage_mark_name(BOOTSTAGE_ID_START_UBOOT_R, "board_init_r");
-
- monitor_flash_len = (ulong)&__rel_dyn_end - (ulong)_start;
-
-
- enable_caches();
-
- debug("monitor flash len: %08lX\n", monitor_flash_len);
- board_init();
-
置位gd->flags,标志已经relocate。monitor_flash_len这个变量作用没看懂。使能cache,最后board_init是需要实现的板级支持函数。做开发板的基本初始化。
- "font-size:14px;">#ifdef CONFIG_CLOCKS
- set_cpu_clk_info();
- #endif
-
- serial_initialize();
-
- debug("Now running in RAM - U-Boot at: %08lx\n", dest_addr);
-
如果打开CONFIG_CLOCKS,set_cpu_clk_info也是需要实现的板级支持函数。
重点来说一些serial_initialize,对于最精简能正常启动的uboot,serial和ddr是必须正常工作的。
实现在drivers/serial/serial.c中,如下:
- "font-size:14px;">void serial_initialize(void)
- {
- mpc8xx_serial_initialize();
- ns16550_serial_initialize();
- pxa_serial_initialize();
- s3c24xx_serial_initialize();
- s5p_serial_initialize();
- mpc512x_serial_initialize();。。。。
- mxs_auart_initialize();
- arc_serial_initialize();
- vc0718_serial_initialize();
-
- serial_assign(default_serial_console()->name);
- }
所有串口驱动都会实现一个xxxx_serial_initialize函数,并且添加到serial_initialize中,
xxxx_serial_initialize函数中是将所有需要的串口(用结构体struct serial_device表示,其中实现了基本的收 发 配置)调用serial_register注册,serial_register如下:
- "font-size:14px;">void serial_register(struct serial_device *dev)
- {
- #ifdef CONFIG_NEEDS_MANUAL_RELOC
- if (dev->start)
- dev->start += gd->reloc_off;
- if (dev->stop)
- dev->stop += gd->reloc_off;
- if (dev->setbrg)
- dev->setbrg += gd->reloc_off;
- if (dev->getc)
- dev->getc += gd->reloc_off;
- if (dev->tstc)
- dev->tstc += gd->reloc_off;
- if (dev->putc)
- dev->putc += gd->reloc_off;
- if (dev->puts)
- dev->puts += gd->reloc_off;
- #endif
-
- dev->next = serial_devices;
- serial_devices = dev;
- }
就是将你的serial_dev加到全局链表serial_devices中。
可以想象,如果你有4个串口,则再你的串口驱动中分别定义4个serial device,并实现对应的收发配置,然后serial_register注册者4个串口。
回到serial-initialize,最后调用serial_assign,default_serial_console我们之前说过,就是你在串口驱动给出一个默认调试串口,serial_assign如下:
- "font-size:14px;">int serial_assign(const char *name)
- {
- struct serial_device *s;
-
- for (s = serial_devices; s; s = s->next) {
- if (strcmp(s->name, name))
- continue;
- serial_current = s;
- return 0;
- }
-
- return -EINVAL;
- }
serial_assign就是从serial_devices链表中找到指定的默认调试串口,条件就是串口的name,最后serial_current就是当前的默认串口了。
总结一下,serial_initialize工作是将所有serial驱动中所有串口注册到serial_devices链表中,然后找到指定的默认串口。
- "font-size:14px;">
- malloc_start = dest_addr - TOTAL_MALLOC_LEN;
- mem_malloc_init (malloc_start, TOTAL_MALLOC_LEN);
根据咱们之前board_init_f中的分析,relocate addr之下的部分就是malloc的预留空间了。这里获取malloc首地址malloc_start.
- "font-size:14px;">void mem_malloc_init(ulong start, ulong size)
- {
- mem_malloc_start = start;
- mem_malloc_end = start + size;
- mem_malloc_brk = start;
-
- memset((void *)mem_malloc_start, 0, size);
-
- malloc_bin_reloc();
- }
mem_malloc_init中就是对malloc预留的空间初始化,起始地址,结束地址,清空。咱们已经relocate,malloc_bin_reloc中无操作了。
board_init_r接下来的代码是做一些外设的初始化,比如mmc flash eth,环境变量的设置,还有中断的使能等,这里需要说一下是关于串口的2个函数,stdio_init和console_init_r.
看stdio_init代码,我们只定义了serial,会调到serial_stdio_init,如下:
- "font-size:14px;">void serial_stdio_init(void)
- {
- struct stdio_dev dev;
- struct serial_device *s = serial_devices;
-
- while (s) {
- memset(&dev, 0, sizeof(dev));
-
- strcpy(dev.name, s->name);
- dev.flags = DEV_FLAGS_OUTPUT | DEV_FLAGS_INPUT;
-
- dev.start = s->start;
- dev.stop = s->stop;
- dev.putc = s->putc;
- dev.puts = s->puts;
- dev.getc = s->getc;
- dev.tstc = s->tstc;
-
- stdio_register(&dev);
-
- s = s->next;
- }
- }
将serial_devices链表上所有serial device同样初始化一个stdio_dev,flag为output input,调用stdio-register,将stdio_dev添加到全局devs链表中。
可以想象,serial_stdio_init是在drivers/serial/serial.c中实现,uboot在这里是利用的内核分层思想,drivers/serial下是特定serial驱动,分别调用serial_register注册到serial_devices中,这可以说是通用的serial驱动层,
通用serial层调用serial-stdio-init将所有serial注册到stdio device中,这就是通用的stdio层。
看来分层思想还是非常重要的!
board_init_r中调用完stdio_init后又调用了console_init_r,如下
- "font-size:14px;">int console_init_r(void)
- {
- struct stdio_dev *inputdev = NULL, *outputdev = NULL;
- int i;
- struct list_head *list = stdio_get_list();
- struct list_head *pos;
- struct stdio_dev *dev;
-
-
- list_for_each(pos, list) {
- dev = list_entry(pos, struct stdio_dev, list);
-
- if ((dev->flags & DEV_FLAGS_INPUT) && (inputdev == NULL)) {
- inputdev = dev;
- }
- if ((dev->flags & DEV_FLAGS_OUTPUT) && (outputdev == NULL)) {
- outputdev = dev;
- }
- if(inputdev && outputdev)
- break;
- }
-
- if (outputdev != NULL) {
- console_setfile(stdout, outputdev);
- console_setfile(stderr, outputdev);
- }
-
-
- if (inputdev != NULL) {
- console_setfile(stdin, inputdev);
- }
-
- #ifndef CONFIG_SYS_CONSOLE_INFO_QUIET
- stdio_print_current_devices();
- #endif /* CONFIG_SYS_CONSOLE_INFO_QUIET */
-
-
- for (i = 0; i < 3; i++) {
- setenv(stdio_names[i], stdio_devices[i]->name);
- }
-
- gd->flags |= GD_FLG_DEVINIT;
-
- return 0;
- }
console_init_r前半部分很清楚了,从devs.list链表中查找flag为output或者input的dev,如果只有serial之前注册了stdio_dev,则outputdev inputdev都是咱们注册的第一个serial。
之后调用console_setfile,如下:
- "font-size:14px;">static int console_setfile(int file, struct stdio_dev * dev)
- {
- int error = 0;
-
- if (dev == NULL)
- return -1;
-
- switch (file) {
- case stdin:
- case stdout:
- case stderr:
-
- if (dev->start) {
- error = dev->start();
-
- if (error < 0)
- break;
- }
-
-
- stdio_devices[file] = dev;
-
-
-
-
-
- switch (file) {
- case stdin:
- gd->jt[XF_getc] = dev->getc;
- gd->jt[XF_tstc] = dev->tstc;
- break;
- case stdout:
- gd->jt[XF_putc] = dev->putc;
- gd->jt[XF_puts] = dev->puts;
- gd->jt[XF_printf] = printf;
- break;
- }
-
- break;
-
- default:
- error = -1;
- }
- return error;
- }
首先运行设备的start,就是特定serial实现的start函数。然后将stdio_device放到stdio_devices全局数组中,这个数组3个成员,stdout,stderr,stdin。最后还会在gd中设一下操作函数。
在console_init_r中最后会改变gd中flag状态,为GD_FLG_DEVINIT。表示设备初始化完成。
board_init_r进行完板级初始化后最后进入死循环,打印命令行,等待命令输入和解析。到这里uboot的启动过程就全部结束了!
上面用很大篇幅自下往上解释uboot下serial到console的架构,那来看一下实际使用时由printf到最后serial输出这个自上到下的流程吧。
首先来看printf,实现在common/console.c中如下:
- "font-size:14px;">int printf(const char *fmt, ...)
- {
- va_list args;
- uint i;
- char printbuffer[CONFIG_SYS_PBSIZE];
-
- #if !defined(CONFIG_SANDBOX) && !defined(CONFIG_PRE_CONSOLE_BUFFER)
- if (!gd->have_console)
- return 0;
- #endif
-
- va_start(args, fmt);
-
-
-
-
- i = vscnprintf(printbuffer, sizeof(printbuffer), fmt, args);
- va_end(args);
-
-
- puts(printbuffer);
- return i;
- }
字符串的拼接跟一般printf实现一样,最后调用puts,puts实现也在console.c中,如下:
- "font-size:14px;">void puts(const char *s)
- {
- #ifdef CONFIG_SANDBOX
- if (!gd) {
- os_puts(s);
- return;
- }
- #endif
-
- #ifdef CONFIG_SILENT_CONSOLE
- if (gd->flags & GD_FLG_SILENT)
- return;
- #endif
-
- #ifdef CONFIG_DISABLE_CONSOLE
- if (gd->flags & GD_FLG_DISABLE_CONSOLE)
- return;
- #endif
-
- if (!gd->have_console)
- return pre_console_puts(s);
-
- if (gd->flags & GD_FLG_DEVINIT) {
-
- fputs(stdout, s);
- } else {
-
- serial_puts(s);
- }
- }
gd->have_console在board_init_f的console_init_f中置位,flag的GD_FLG_DEVINIT则是在刚才board_init_r中console_init_r最后置位。
如果GD_FLG_DEVINIT没有置位,表明console没有注册,是在board_init_f之后,board_init_r执行完成之前,这时调用serial_puts,如下:
- "font-size:14px;">void serial_puts(const char *s)
- {
- get_current()->puts(s);
- }
直接调到serial.c中的函数,完全符合board_init_f中serial_init的配置,仅仅找到一个默认串口来使用,其他串口暂且不管。
如果GD_FLG_DEVINIT置位,表明console注册完成。调用fputs,如下:
- "font-size:14px;">void fputs(int file, const char *s)
- {
- if (file < MAX_FILES)
- console_puts(file, s);
- }
-
- static inline void console_puts(int file, const char *s)
- {
- stdio_devices[file]->puts(s);
- }
fputs调console_puts从全局stdio_devices中找到对应stdout对应的成员stdio_device,调用puts,最终也是会调用到特定serial的puts函数。
分析后总结一下:
可以看出,对于serial,uboot实现了一个2级初始化:
stage 1,仅初始化default console serial,printf到puts后会直接调用特定串口的puts函数,实现打印
stage 2,将所有serial注册为stdio_device,并挑出指定调试串口作为stdio_devices的stdout stdin stderr。printf到puts后再到全局stdio_devices中找到对应stdio_device,调用stdio-device的puts,最终调用特定serial的puts,实现打印。
区分这2个stage,是利用gd的flag,GD_FLG_DEVINIT。
