Flutter之Stepper源码浅析

在博客《Flutter之Stepper简单应用》一文中简单介绍了Stepper的使用方法，现在趁热打铁，就其实现原理来解析一波，算是加深对Flutter相关知识的学习。
在开篇之前需要简单的了解Flutter的如下知识储备：
Row组件:用来水平排列一个布局
Column组件：用来竖直排列一个布局。

下面就来详细分析Stepper的实现原理，我们知道Stepper运行效果如下所示（图1）：

观察其源码可知，整个跟布局是一个ListView,在_StepperState整个类的build(BuildContext context)方法里可以看出端倪:

  @override
  Widget build(BuildContext context) {
    switch (widget.type) {
      case StepperType.vertical://构建竖直方向的Stepper列表：如上图
        return _buildVertical();
      case StepperType.horizontal:
        return _buildHorizontal();//构建水平方向的Stepper列表
    }
    return null;
  }

本片博文为了方便就分析_buildVertical方法，即对竖直方向的Stepper源码作分析。而_buildVertical方法返回的就是一个listView（ListView的简单使用可点此了解详情）:

Widget _buildVertical() {
      ///省略childrend的构建代码
      return ListView(
         shrinkWrap: true,
          children: children,///核心
    )
}

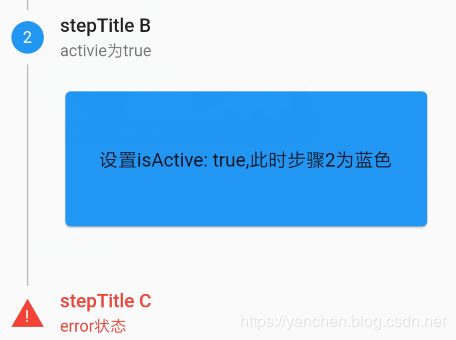

先注意上面的children变量，这个变量是构建上图所示列表的关键。看下图某一个展开的Step（图2）:

上面这个图是Stepper的一个Step，确切的说是上述ListView的一个item。从源码得知上图从整体上可以分为如下三个两部分（图3）：

如上图，每个Step都包含上图所示的三部分：
1)绿色矩形框部分：线条+实心圆+线条
2)红色矩形框部分：作为每个Step的Body或者Content
3)紫色矩形框部分：是一个线条，该线条跟绿色矩形框的线条粗细一样，且位置也一样确保组成一条直线，至于怎么确保是一条线的，24px这个值是关键，后面会有说明

 Step(
      title: Text('stepTitle B'),
      subtitle:Text('activie为true'),
      isActive: true,
      content:  Card(
          color:Colors.blue,
          child:SizedBox(
            child: Center( child: Text("设置isActive: true,此时步骤2为蓝色"),),
            width: 600.0,
            height: 100.0,
          )
      ),
    )

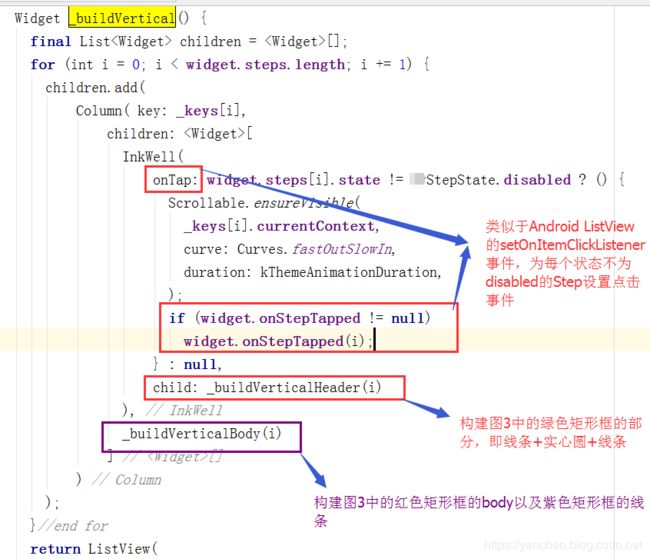

我们在使用Stepper的时候就是Step对象组成的集合List传给Stepper组件,确切地说是赋值给Stepper的steps，而后通过_buildVertical()方法对steps进行遍历，而后对每个Step都生成如图2所示的Widget的过程，详细过程如下图4）：

从上述for循环来看有如下几个关键点：
a）children这个属性是Column的集合
b）处理每个step的点击事件,是在InkWell这个组件的onTap方法做处理的（至于InkWell这个组件的作用，后面会专门研究说明）
c）构建图3绿色线条包围的部分： 圆圈+竖线+title+subTitle 是作为InkWell组件的child属性，通过_buildVerticalHeader方法来实现
d）构建图3红色矩形部分和紫色矩形框的部分，是通过_buildVerticalBody方法来实现的。通过方法名称就知道图3 红色矩形框部分是每个Step的body

---

_buildVerticalBody具体解析：

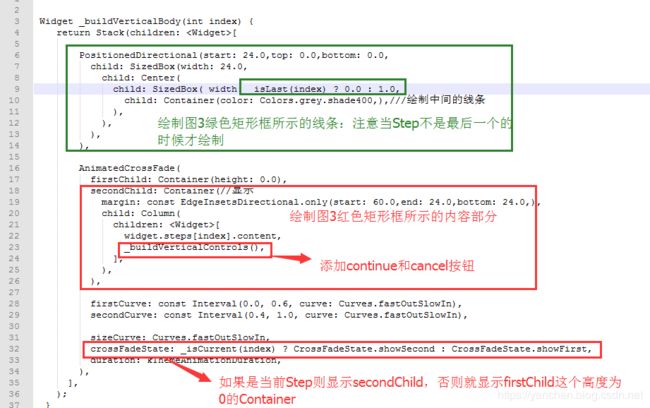

如下图（图5)

通过图5可以发现body的布局也不复杂：
1、上图代码第6~13行绘制的就是图3绿色矩形框所示的线条。注意当最后一个Step的时候是不会绘制线条的。有_isLast来判断是否是最后一个Step.注意线条只设置了宽度为1.0，位于一个宽度为24.0的SizeBox的正中间；并没说有设置其高度，也就是说高度自适应。
第7行的SizeBox宽度为24px,且距离屏幕左边也是24px.而线条正位于这个24px宽度组件的正中间，这个24px是很重要的参数，确保了这个线条和图3部分圆圈上的线条位于同一条直线上（这一点下面会有所说明）
2、上图代码第16~33行是绘制图3红色矩形框所示的body部分，通过AnimateCrossFade这个组件来进行布局的切换：如果如果_isCurrent(index)则显示secondChild也就是图3红色矩形框的部分，也就是当然的Step处于打开状态；其余的Step则处于关闭状态，关闭状态就是显示firstChild，而这个child就是一个高度是0的Container来模拟关闭状态。可以看如下运行效果图图6：

3）图5第23行的_buildVerticalControls()方法就是用来布局上面的Continue和Cancel按钮的。看图6的效果，每个Step都有Continue和cancel赶按钮，不是很美观，能否去掉这两个按钮呢？答案是能！先来看看_buildVerticalControls具体都做了什么事儿：

Widget _buildVerticalControls() {
    //自定义取消和继续按钮
    if (widget.controlsBuilder != null)
      return widget.controlsBuilder(context, onStepContinue: widget.onStepContinue, onStepCancel: widget.onStepCancel);
     //省略部分与博文无关代码
    return Container(child: ConstrainedBox(
        child: Row
          children: [
            FlatButton((//构建continue按钮
              onPressed: widget.onStepContinue,//相应onStepContinue方法
               ///省略部分代码
              child: Text(localizations.continueButtonLabel),
            ),
            Container(//构建cancel按钮
              margin: const EdgeInsetsDirectional.only(start: 8.0),
              child: FlatButton(
                onPressed: widget.onStepCancel,//响应onStepCancel方法
               ///省略部分代码
                child: Text(localizations.cancelButtonLabel),
              ),
            ),
          ],
        ),
      ),
    );
  }

显而易见，如果我们为Stepper配置了controlsBuilder 这个变量，就使用了我们自定义的Continue和cancel按钮。否则Stepper就为我们自动生成了这个按钮。所以取消这两个按钮的的方法就很简单了：我们设置一个高度是0的Widget即可，代码如下：

Stepper(
       controlsBuilder:
           (BuildContext context, {VoidCallback onStepContinue, VoidCallback onStepCancel}) {
             return Container(height: 0.0,);//返回一个高度是0的组件
           }，
           ///省略其余代码
           ）

运行效果如下所示图7：

_buildVerticalHeader具体解析：

上面讲了_buildVerticalBody方法，下面就来详细讲讲图3中的绿色矩形框的部分是怎么实现的（图8),具体就是通过_buildVerticalHeader方法来实现的：

让我们看看_buildVerticalHeader都做了些什么：

注意_buildVerticalHeader返回的Container的leftMargin和rightMargin为24px,这样的话就跟前文在分析_buildVerticalBody的时候那些粉红色字体的文字，这个24px确保了_buildVerticalBody的SizeBox和_buildVerticalHeader返回的Container的leftMargin都是一样的，均为24px。
然后看_buildVerticalHeader中有一个Column,分别用来绘制线条+圆行+线条，如下：

 Column(
                  children: [
                    _buildLine(!_isFirst(index)),//绘制圆行上面的线条
                    _buildIcon(index),//绘制实心圆或者三角形
                    _buildLine(!_isLast(index)),//绘制圆行下面的线条
                  ]
              ),

绘制线条_buildLine的也很简单，就是返回一个宽度是1.0px高度是16px的Container：

//绘制线条
 Widget _buildLine(bool visible) {
    return Container(
      width: visible ? 1.0 : 0.0,
      height: 16.0,
      color: Colors.grey.shade400,
    );
  }

注意这个_buildIcon，根据运行效果来看这个buildIcon根据StepStage来判断是否绘制圆行或者三角形。另外需要注意的是圆行的直径也是24px，这就确保了跟_buildVerticalBody绘制的那条直线完美的重合，不信的话你可以改改Stepper的源码，随便设置一个非24px值，会发现错位现象，为了实验博主将圆行的大小由24px改成38px，运行如下图：

至于怎么绘制_buildIcon的，在这里就不在赘述了，本来Stepper的源码也不难懂，感兴趣的话读者可以自行查阅，博主偷个懒就不写了
