CAD怎么制作动态移动图块?

什么是动态块？动态块是指利用块定义添加的动态元素来完成块参照的变化。当插入动态块参照之后，利用块参照的夹点可以改变块参照的形状、角度和大小等。可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。这使得我们可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。该怎么创建动态图块呢？下面我们就来看看详细的教程。

软件名称：

中望CAD2019 官方中文安装版(附注册机+激活教程) 64位

软件大小：

320MB

更新时间：

2018-09-06

1、新建文件“动态块练习一”，点击“工具选项板”

2、打开“工具选项板”后，点击“机械”，再点击“六角头螺栓”，并将其拖到视图的空白位置，视图中将显示“六角头螺栓”图块对象。

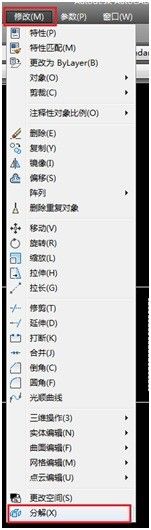

3、关闭工具选项板，在“修改”工具栏中单击“分解”按钮，将视图中六角头螺栓进行打散操作，删除尺寸标注。

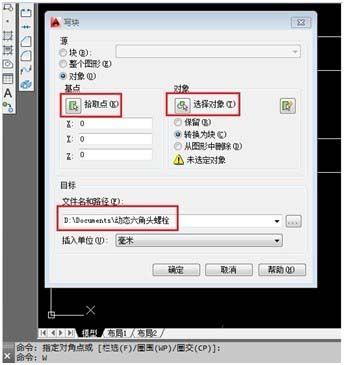

4、在命令行中输入“写块”命令（W），将弹出“写块”对话框，将分解的图形对象保存为“动态六角头螺栓”图块对象，点击选择对象，选择刚才图形中六角头螺栓

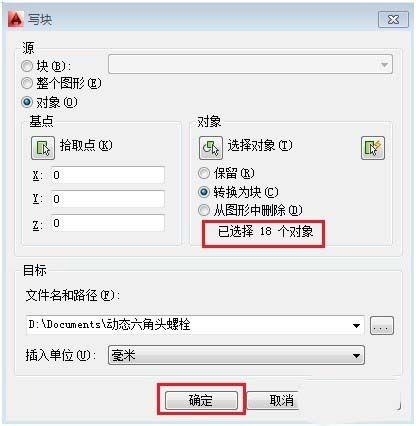

5、选定对象，然后点击确定，创建块成功；

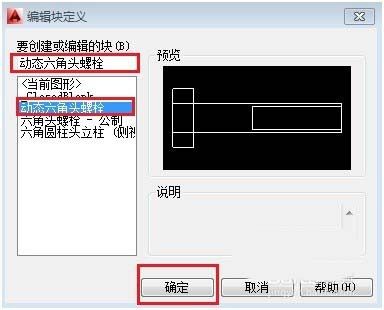

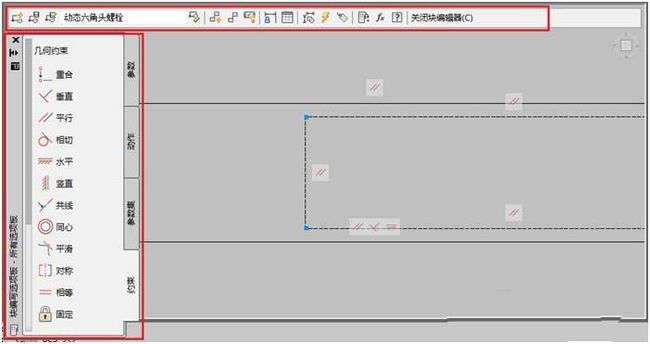

6、在视图中双击动态六角头螺栓图块对象，弹出“编辑块定义”对话框，在列表中选择“动态六角头螺栓”对象，再单击“确定”按钮，系统将打开“块编写选项板”面板和“块编辑器”工具栏。

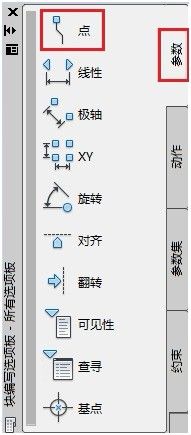

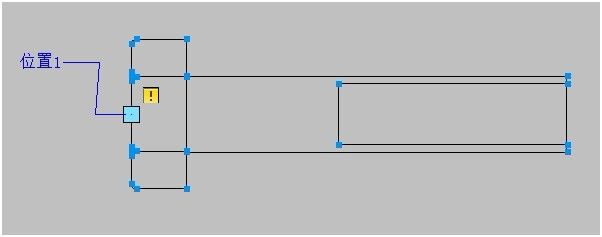

7、在“块编写选项板”中，切换到“参数”选项卡，选择“点”参数，再选择图块上的任意一点，便出现“位置”参数的图示。
