小米Note顶配版拆机教程



　　小米Note顶配版拆机注意事项：

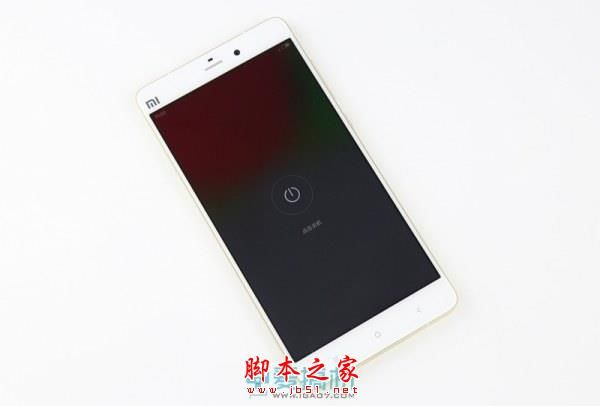

　　1、在拆解之前，第一步当然是要关闭手机的电源。

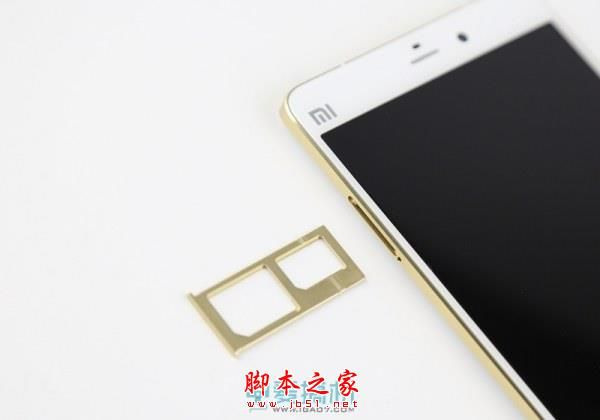

　　2、然后我们通过卡针取出小米Note顶配版侧面的卡托，如下图所示。

　　取出SIM卡槽

　　小米Note顶配版拆机全过程：

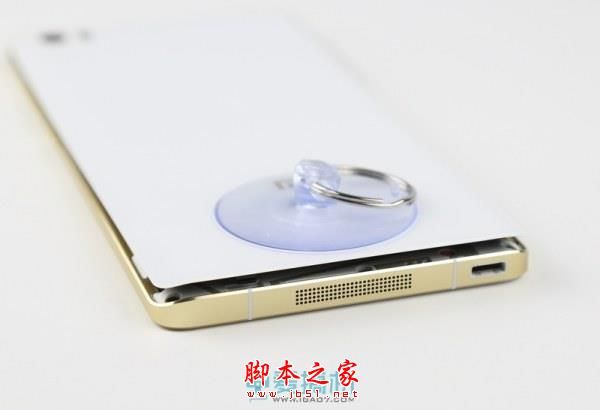

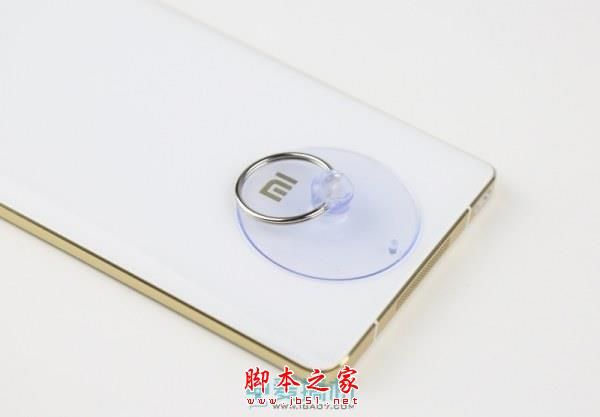

　　首先使用吸盘拆卸玻璃后盖，如图所。

　　小米Note顶配版拆机从后盖开始

　　小心背后的卡扣，顺着拉开后盖。

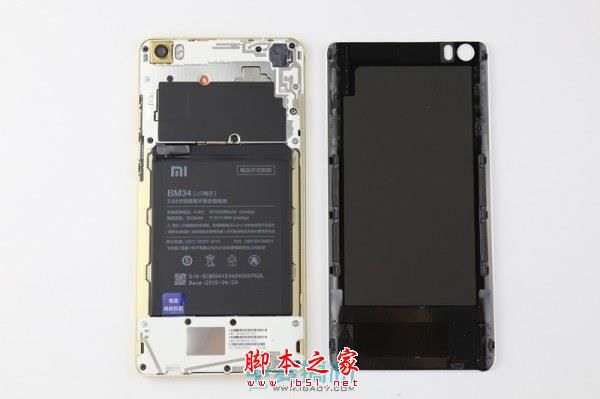

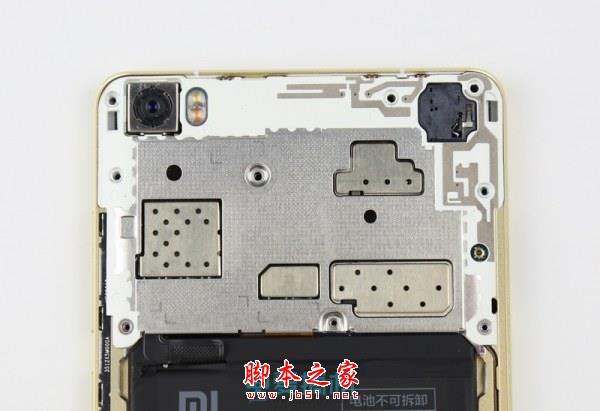

　　打开后盖，可以看到小米Note顶配版的内部结构，后盖背后有石墨散热片。

　　小米Note顶配版内部特写

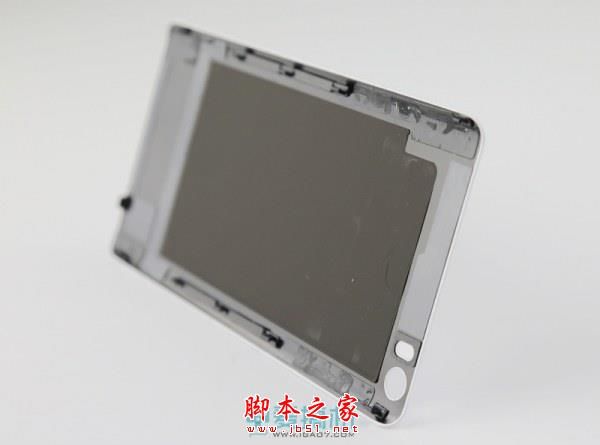

　　小米Note顶配版的后盖采用了3D弧面的康宁大猩猩玻璃，背后通过两排塑料卡扣以及胶纸固定。

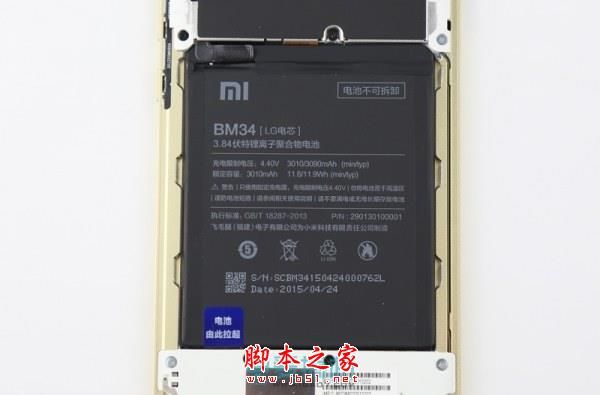

　　电池容量相对于标准版有一定提升，容量达到3010mAh。电池采用LG电芯，飞毛腿电子制造。

　　电池特写

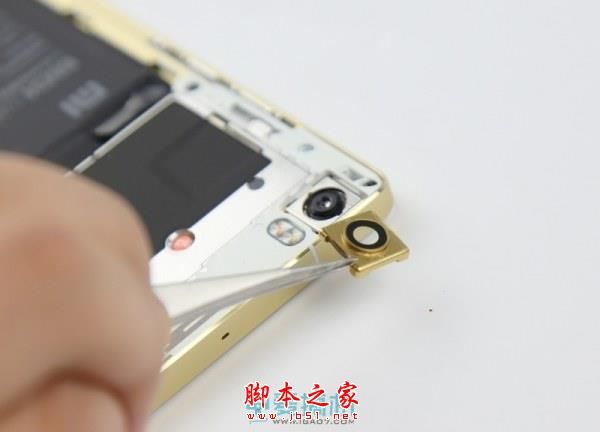

　　接下来通过镊子拆卸镜头保护盖。

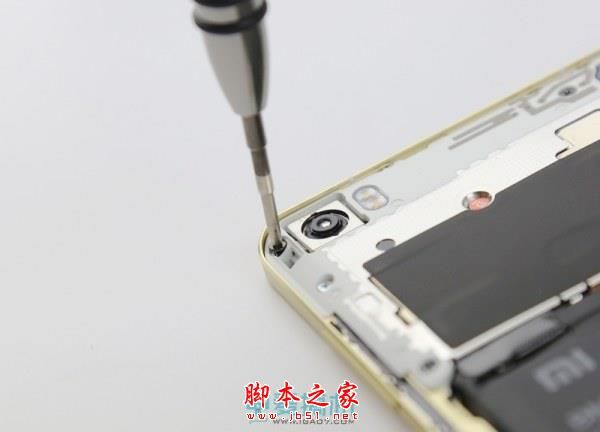

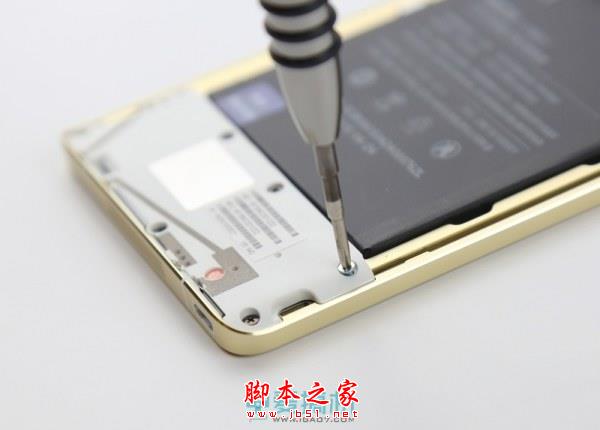

　　卸下机身上的螺丝。

　　固定螺丝拆解

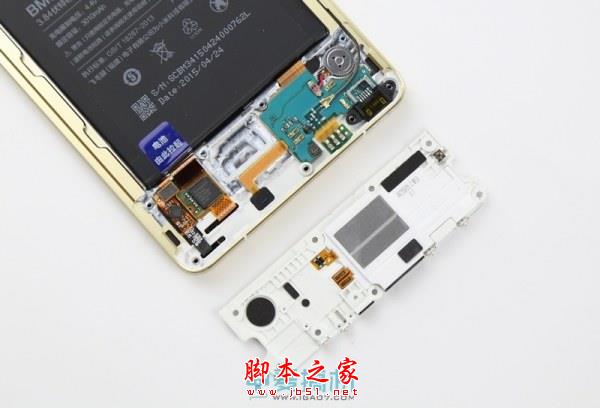

　　拆卸天线支架组件。

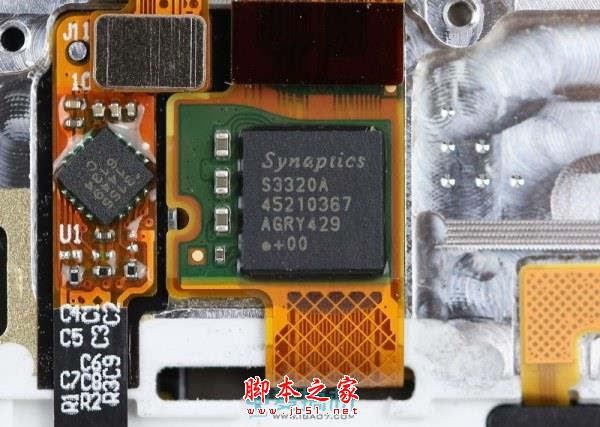

　　小米Note顶配版采用来自Synaptics的S3320A触控IC。

　　用镊子撕开后盖组装件上的石墨散热片。

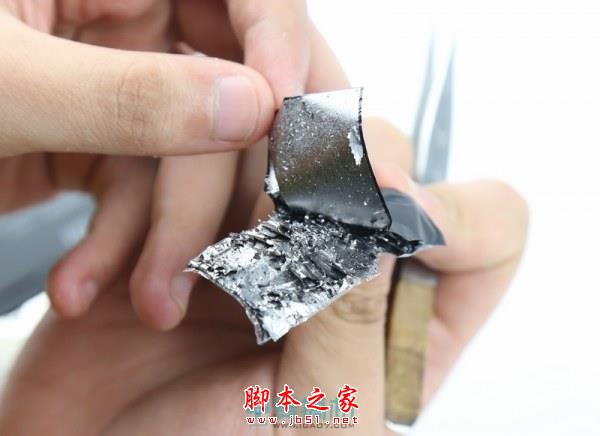

　　可以看到石墨散热片内部(有强迫症的观众请略过…)。

　　接下来可以拆开后盖组装件。

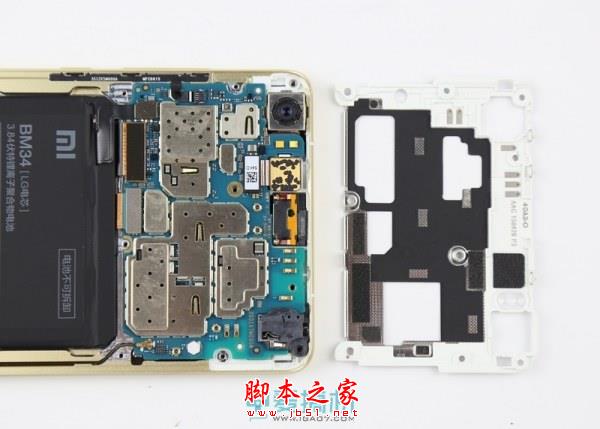

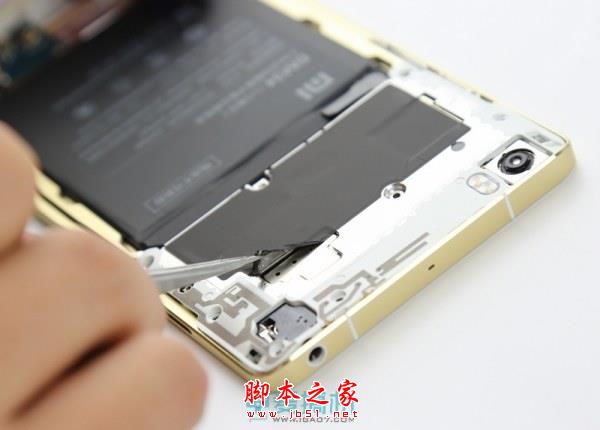

　　使用撬棒轻轻掀起后盖组装机即可直接看到主板。

　　拆机图解

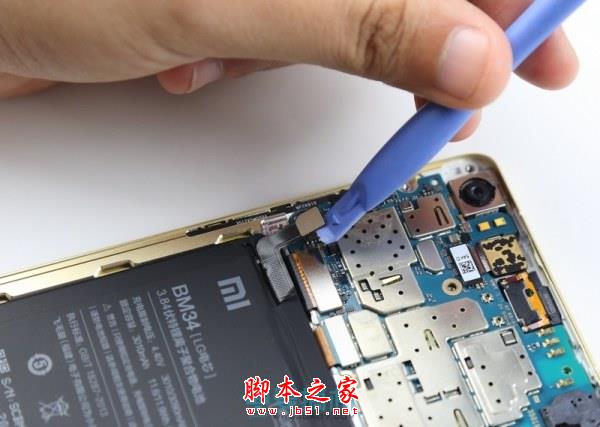

　　接下来我们切断电源。

　　拆解主板前切断电源

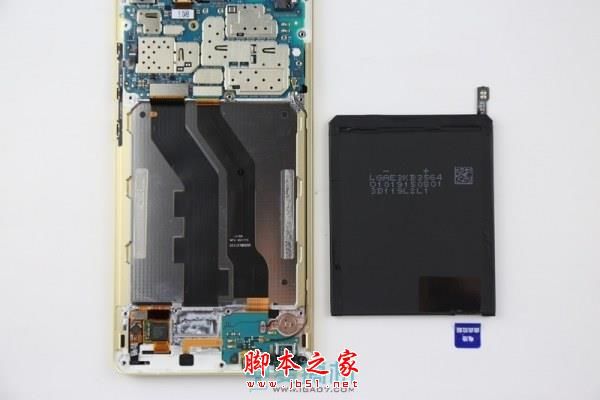

　　利用电池下方的胶带我们可以很轻易地拆卸电池。

　　小米Note顶配版电池拆解
