华为用hybrid 技术；实现不同vlan间交换机互相通信

实验任务：

1. vlan10和vlan5 都能和vlan50互通；

2. vlan10和vlan5 之间不能通！

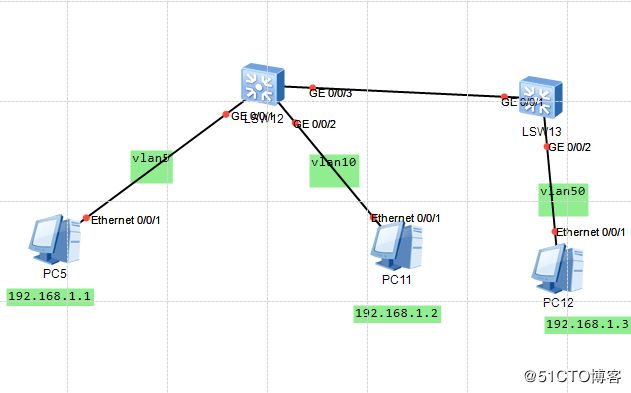

3. 如下华为拓扑图：

实验步骤：

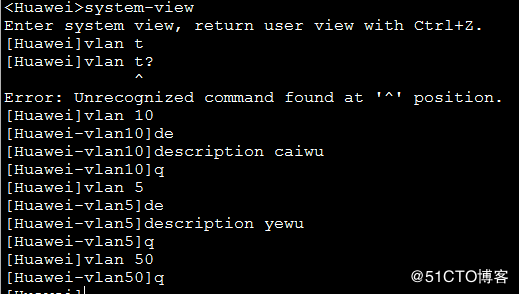

1. 进交换机sw12创建 vlan 5 vlan 10 vlan50，并创建名字;如下图：



2. 进入端口，配置端口模式，并加入vlan

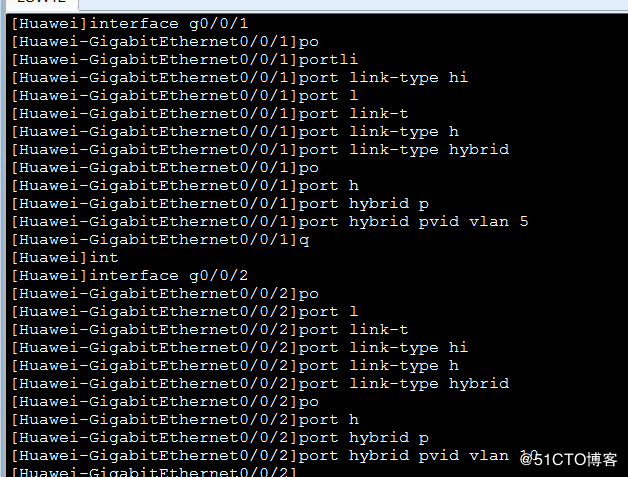

sw12 配置如下图：

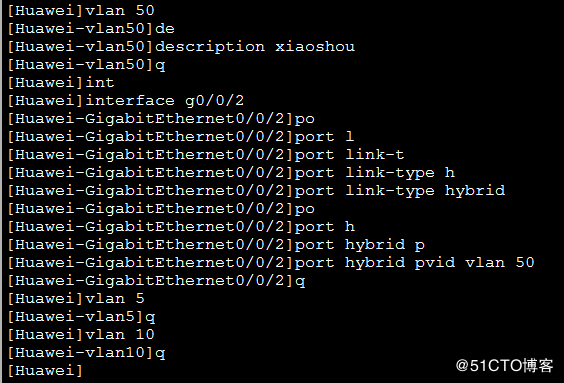

Sw13配置如下图

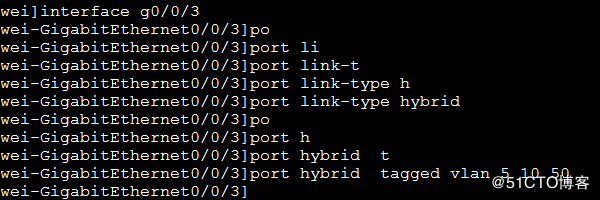

3. 给两个交换机上的vlan端口打标签

给sw12打标签如下图：

给sw13打标签如下图

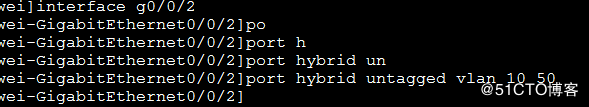

4. 拆除两个交换机vlan出口的标签

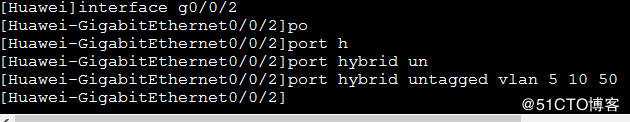

Sw13配置如图：

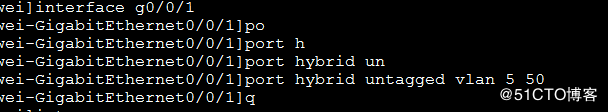

Sw12配置如图

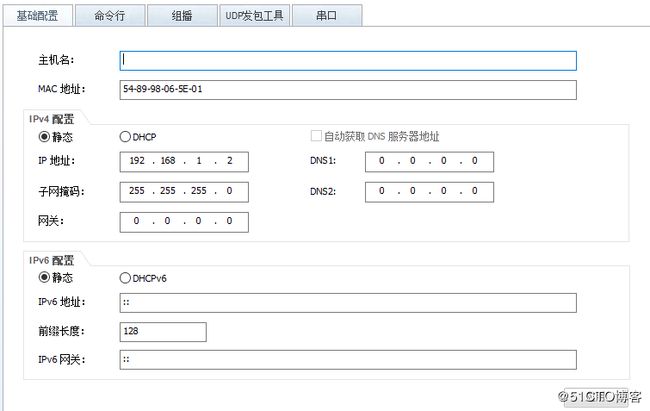

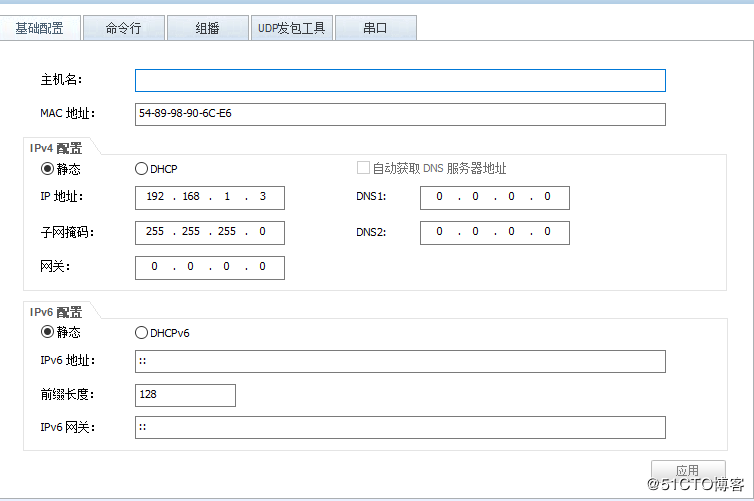

5. 配置pc主机的ip 子网掩码

pc1                                                                                                                pc2

Pc3

6. 保存两个交换机的配置并重启：如下图

7. 测试pc之间的互通性;验证

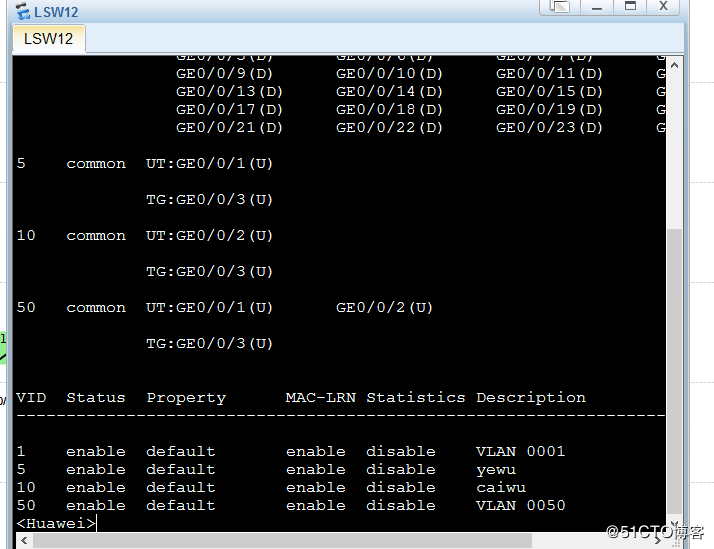

验证：断电后，重新加电开机，查看配置是否还在：在用户系统模式下输入命令：display vlan处出现如下图：

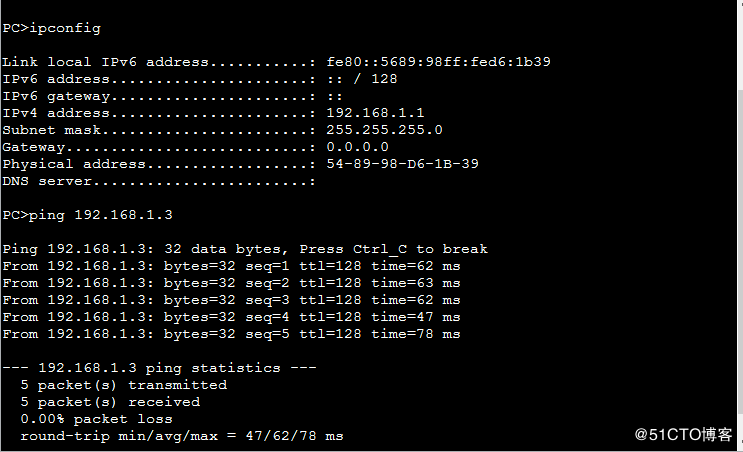

然后测试：PC1到PC3(即vlan5到vlan50）如下图：

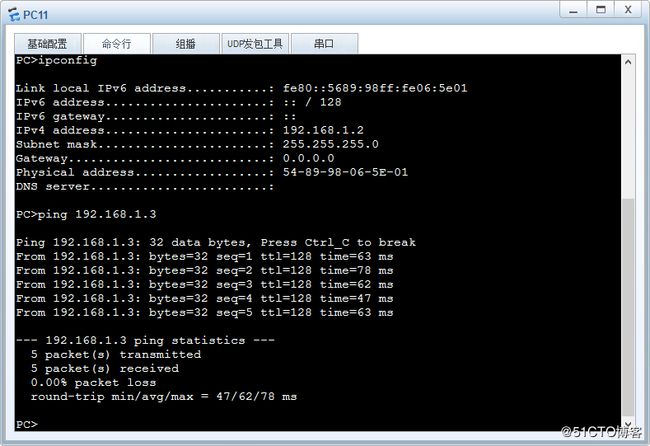

PC2到PC3（vlan10到vlan50）的互通

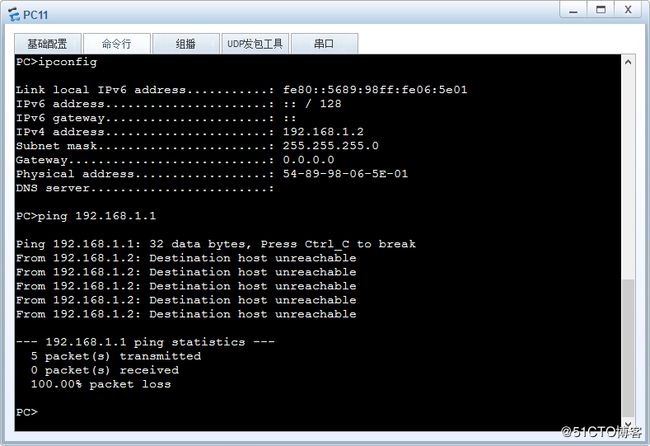

PC1到PC2(即vlan5到vlan10）互通性： 如下图

v

实验结果完全符合要求！
