计算机视觉 OpenCV Android 环境搭建 及 实现测试案例（没有你想象的那么麻烦噢）

OpenCV 环境搭建 及 实现测试案例，没有你想象的那么麻烦噢，一篇文章带你分分钟搭好环境跑通实例。

OpenCV开发环境要求：

• OpenCV Android SDK 3.3 版本
• JDK8： 64位
• Android Studio
• Android SDK 与 NDK开发包

笔者本系列使用的环境

• Android Studio 3.3
• Android SDK 28
• Android NDK r19

---

1. 软件以及相关包的下载和安装

• OpenCV 3.3 的下载：直接从官网下载即可：入口在此，点击前往

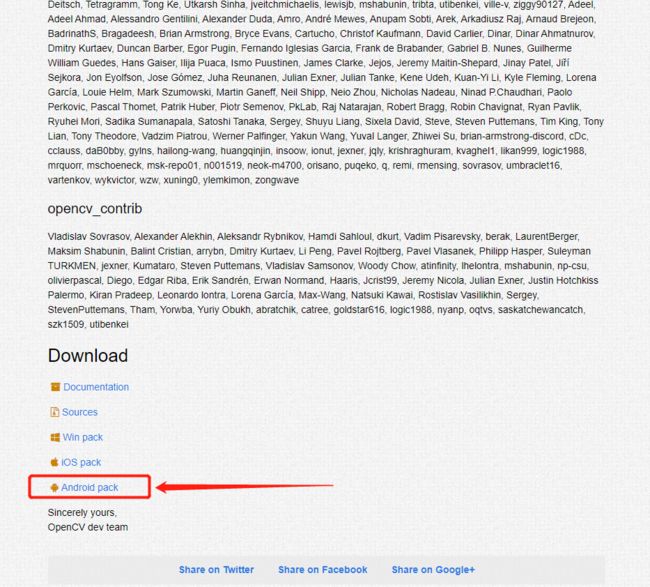

  点击红框处即可下载压缩包：




  所下载的OpenCV Android SDK 3.3 是一个安装包，只需要解压缩到自行想放置的磁盘位置即可；

• SDK、NDK的下载以及Android Studio的相关下载操作和配置，可以参考笔者昨天刚刚发布的一篇博文；

---

2.环境搭建

2.1 新建一个Android项目，可以在模拟器上跑出HelloWorld即可

（常规操作，这里相信Android开发的老司机们都不用笔者多说了吧）；

2.2导入OpenCV Android SDK 依赖项

• 在Android Studio中，

• 选择【File】>>【New...】>>【Import Module...】，

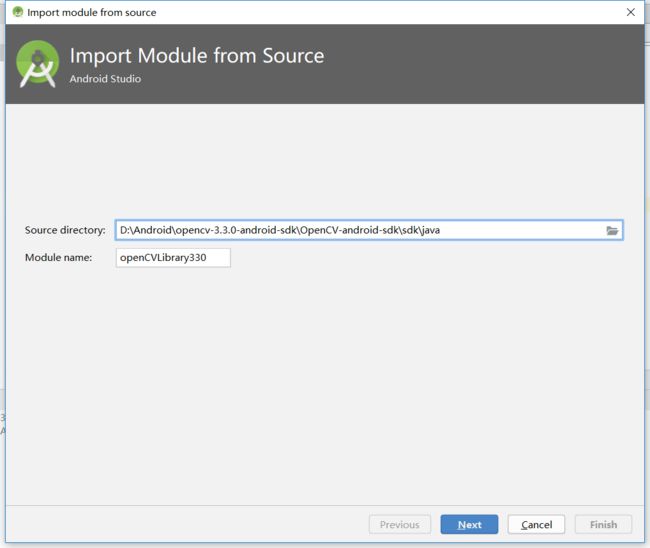

• 打开对话框之后，选择刚刚解压缩好的OpenCV Android SDK 目录中的sdk\java，

• 模块名称会自动显示出当前OpenCV的版本信息，如下如的Module name：


• 接着点击【Next】>>【Finish】，完成导入；

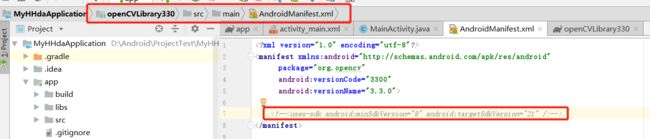

  这里注意要把OpenCV库下面的AndroidManifest文件中的这一行代码注释掉，因为新版AS不允许这种写法（不删的话看报错就知道原因了）：

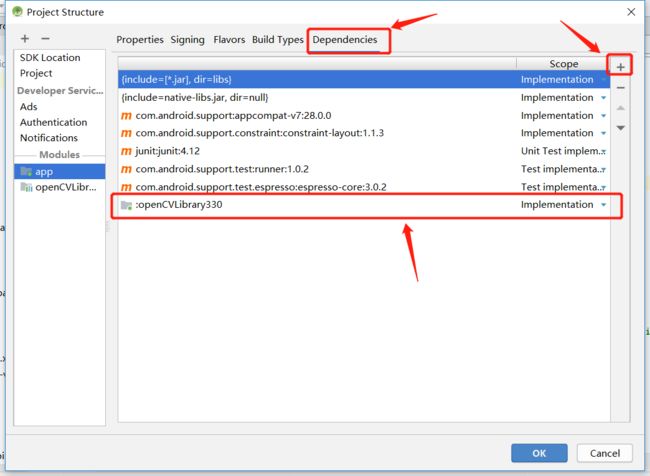

• 然后再选择【File】>>【Project Structure...】，

• 打开依赖项添加对话框，

• 选择最右侧的【+】按钮，把OpenCV库添加进来：


• 完成添加之后点击【OK】按钮，结束；



2.3 复制本地依赖项OpenCV库文件

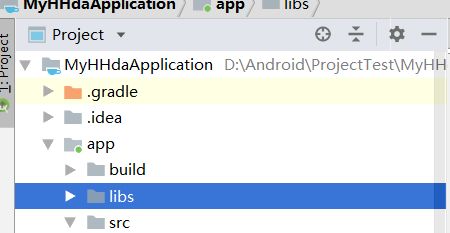

• 在【Projects】目录结构类型下，选择app下面的libs；


• 然后把OpenCV Android SDK 目录 native\libs下面的所有文件与文件夹全部复制到libs中去；

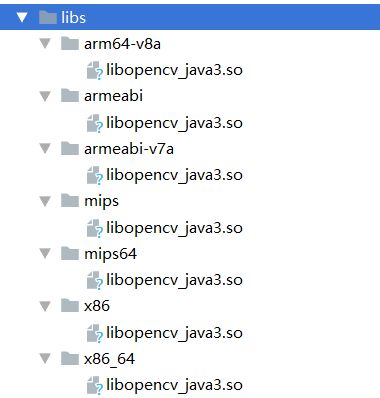

• 最后删除所有以 *.a结尾的文件（最终目录如下）


2.4 修改Gradle 脚本与编译

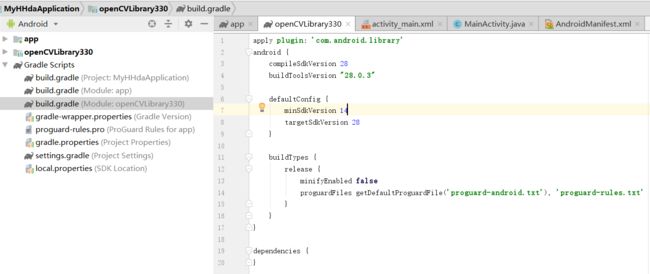

2.4.1 修改OpenCV库的build.gradle：

apply plugin: 'com.android.library'
android {
    compileSdkVersion 28
    buildToolsVersion "28.0.3"

    defaultConfig {
        minSdkVersion 14
        targetSdkVersion 28
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.txt'
        }
    }
}

dependencies {
}

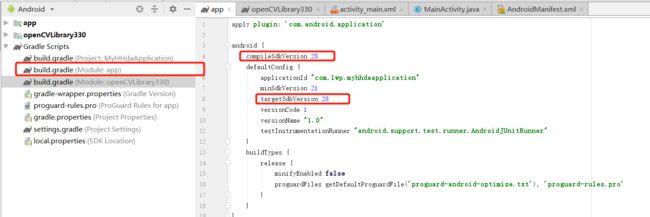

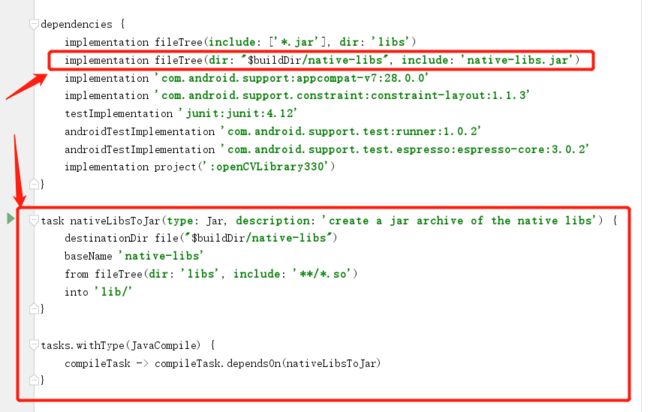

2.4.2 修改app目录的build.gradle：

apply plugin: 'com.android.application'

android {
    compileSdkVersion 28
    defaultConfig {
        applicationId "com.lwp.myhhdaapplication"
        minSdkVersion 21
        targetSdkVersion 28
        versionCode 1
        versionName "1.0"
        testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
    }
    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
}

dependencies {
    implementation fileTree(include: ['*.jar'], dir: 'libs')
    implementation fileTree(dir: "$buildDir/native-libs", include: 'native-libs.jar')
    implementation 'com.android.support:appcompat-v7:28.0.0'
    implementation 'com.android.support.constraint:constraint-layout:1.1.3'
    testImplementation 'junit:junit:4.12'
    androidTestImplementation 'com.android.support.test:runner:1.0.2'
    androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'
    implementation project(':openCVLibrary330')
}

task nativeLibsToJar(type: Jar, description: 'create a jar archive of the native libs') {
    destinationDir file("$buildDir/native-libs")
    baseName 'native-libs'
    from fileTree(dir: 'libs', include: '**/*.so')
    into 'lib/'
}

tasks.withType(JavaCompile) {
    compileTask -> compileTask.dependsOn(nativeLibsToJar)
}

• 最后修改完毕后，保存；
• 【build】>>【clean project】，再【rebuild project】就完成了整个环境变量的配置与编译；

---

3. 实现测试案例

• 首先，写好布局（activity_main.xml）：

• 接着是MainActivity.java，编写业务逻辑（大概功能见代码中注释）：

package com.lwp.myhhdaapplication;

import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.Toast;

import org.opencv.android.OpenCVLoader;
import org.opencv.android.Utils;
import org.opencv.core.Mat;
import org.opencv.imgproc.Imgproc;

public class MainActivity extends AppCompatActivity implements View.OnClickListener{

    private String CV_TAG = "OpenCV";
    private Button processBtn;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        iniLoadOpenCV();//加载OpenCV的本地库
        processBtn = (Button) findViewById(R.id.process_btn);//实例化按钮并添加事件响应
        processBtn.setOnClickListener(this);
    }

    //加载OpenCV的本地库
    private void iniLoadOpenCV(){
        boolean success = OpenCVLoader.initDebug();
        if(success){
            Log.i(CV_TAG,"OpenCV Libraries loaded...");
        }else{
            Toast.makeText(this.getApplicationContext(), "WARNING: Could not load OpenCV Libraries!", Toast.LENGTH_LONG).show();
        }
    }

    //实现事件响应
    @Override
    public void onClick(View v) {
        Bitmap bitmap = BitmapFactory.decodeResource(this.getResources(), R.drawable.lena);
        Mat src = new Mat();
        Mat dst = new Mat();
        Utils.bitmapToMat(bitmap, src);
        Imgproc.cvtColor(src,dst,Imgproc.COLOR_BGRA2GRAY);
        Utils.matToBitmap(dst,bitmap);
        ImageView iv = (ImageView)this.findViewById(R.id.sample_img);
        iv.setImageBitmap(bitmap);
        src.release();
        dst.release();
    }
}

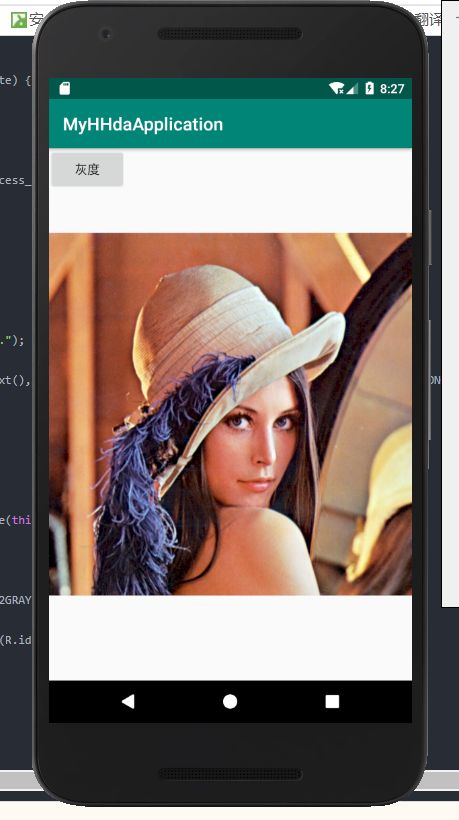

• 最后，运行程序，效果如图：

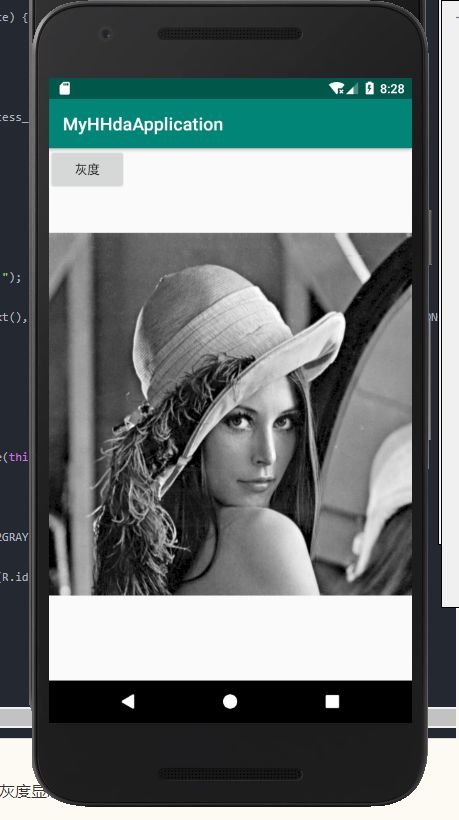

• 点击灰度按钮，图片切换成灰度显示：

• 测试完成，如果可以完成至此，就可以验证到环境变量的配置和编译是成功正确的了。

参考资料

• 《OpenCV Android 开发实战》（贾志刚 著）
• 关于本书作者的GitHub项目
• 基于作者GitHub维护的APP
