0R电阻在PCB布线中对布线畅通的一个小妙用

在PCB布线中，我们都会尽量节约板子空间，将元器件排布的紧密一些，难免会遇到布线不通的时候。
博主下面就来说一个关于0R电阻在PCB布线使之畅通的一个小妙用。

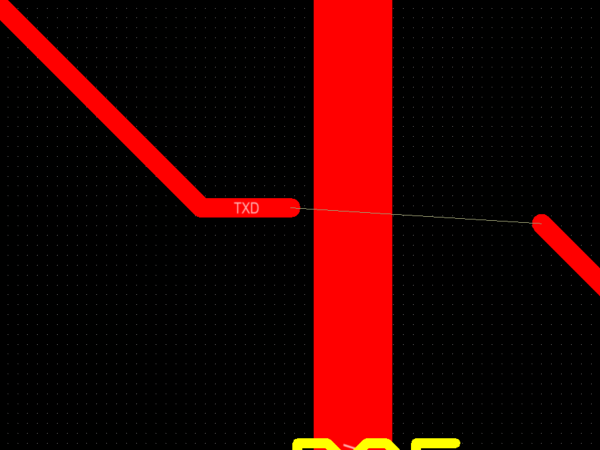

使用0R电阻前

假设我们这个TXD的线周围都是没有空间的，一个过孔都打不了，但是我们要穿过去，或许可以绕一大圈绕过中间这个电源线，但终究不是可行之道，一大圈会遇到其他更多的问题，真是令人头发疼。看下面这个图。

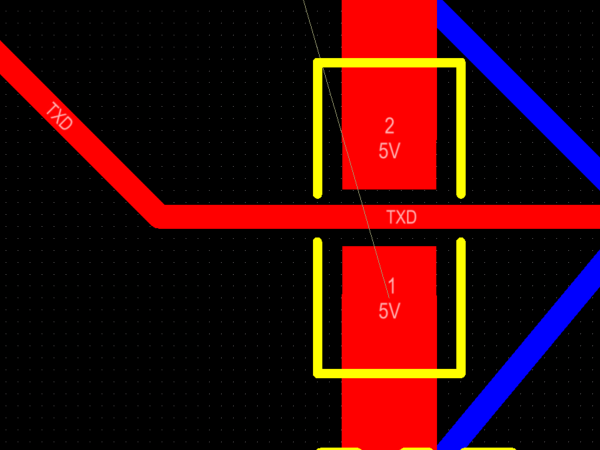

使用0R电阻后

解决办法就是在这个电源线上加一个0R电阻（电阻的封装根据布线的宽度选择合适的），让导线从中穿过去。

因为我现在手中没有那种布线不通的电路图，所以只好临时打开一个文件，做个示例，移动了一下线，不是很完美，请谅解下哈。
