一、背景介绍

在互联网应用快速更新迭代的大背景下，传统的人工手动或简单脚本已经不能适应此变化，此时Devops为我们提供了良好的解决方案，应用好CI/CD可以大大的方便我们的日常工作，自动化快速的持续集成/持续交付为我们带来了应用开放的更快速度、更好的稳定性和更强的可靠性。

二、拓扑环境

2.1 架构拓扑

Docker+Jenkins+Gitlab+Django应用部署实践_第1张图片

如上图实例，简单花了下流程拓扑：

  • 当研发push本地代码到gitlab-server后，webhook自动触发jenkins构建应用
  • 在docker host上部署应用git clone来自gitlabserver源码，并启动应用
  • 前端可以放置lb来做高可用
  • 数据库连接云数据库
  • 可将日志存储在log后期投递到elk实现日志可视化
  • 构建完成邮件通知相关人员（测试或开放）

2.2 系统软件版本

名称 版本
Linux系统 CentOS7.3 64位
Docker 1.13
Django 2.0

三、安装部署

3.1 Jenkins安装部署

Jenkins安装部署可参考：jenkins笔记

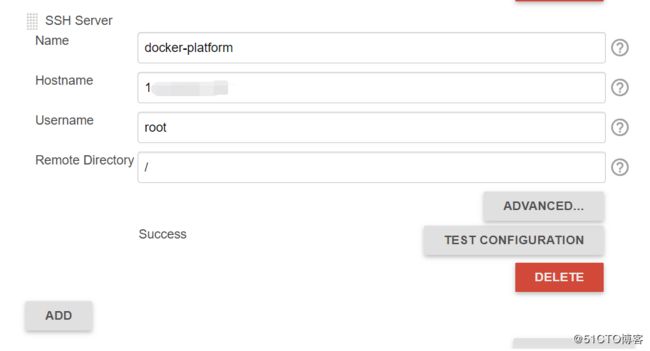

  • 安装完成后添加Docker目标服务器

Docker+Jenkins+Gitlab+Django应用部署实践_第2张图片

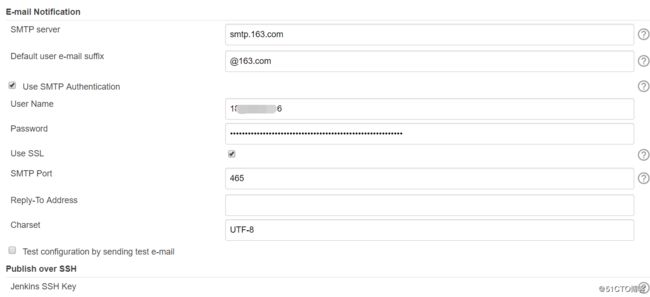

  • 配置邮件发送服务器

Docker+Jenkins+Gitlab+Django应用部署实践_第3张图片

3.2 Docker安装部署

Docker安装部署及Dockerfile编写可参考：容器Docker详解

3.3 Gitlab安装部署

GitLab安装在公网Linux服务器运行一些命令即可，如果没有公网需要手动修改 /etc/gitlab/gitlab.rb文件的external_url 'http://自己的内网IP'

yum install -y libsemanage-static libsemanage-devel policycoreutils openss
h-server openssh-clients postfix
systemctl enable postfix && systemctl start postfix

wget https://mirrors.tuna.tsinghua.edu.cn/gitlab-ce/yum/el7/gitlab-ce-8.0.
0-ce.0.el7.x86_64.rpm
rpm -i gitlab-ce-8.0.0-ce.0.el7.x86_64.rpm
# 获取公网IP
PUBLICIP=$(curl http://ipv4.icanhazip.com)
# 修改
sed -i "s/gitlab-server/${PUBLICIP}/g" /etc/gitlab/gitlab.rb

gitlab-ctl reconfigure
gitlab-ctl restart

echo "Username:root"
echo "Password:5iveL!fe"

3.4 配置发布流程

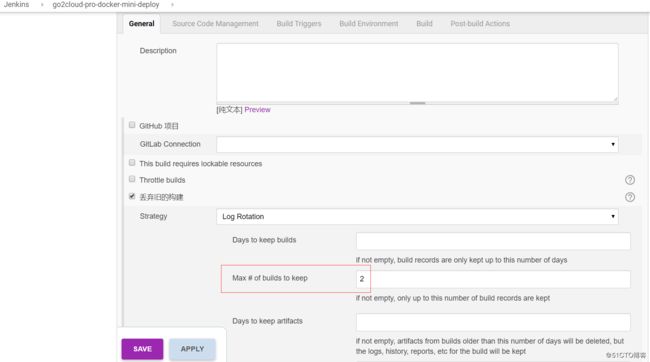

  • Jenkins新建构建一个自由风格的软件项目

Docker+Jenkins+Gitlab+Django应用部署实践_第4张图片

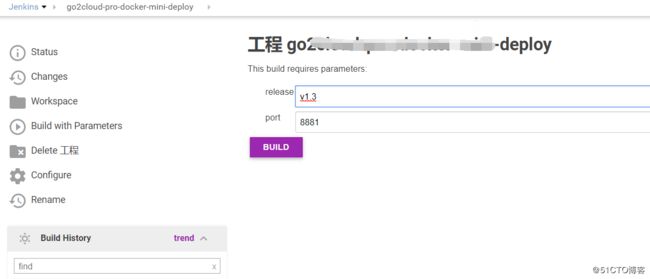

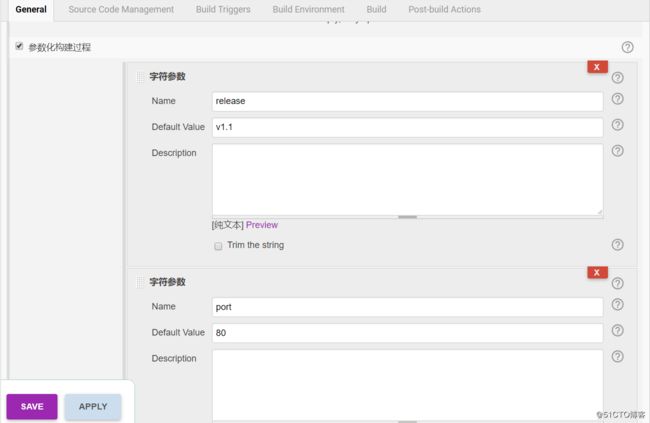

  • 利用参数化构建方便后续部署Docker传入映射的源端口和release

Docker+Jenkins+Gitlab+Django应用部署实践_第5张图片

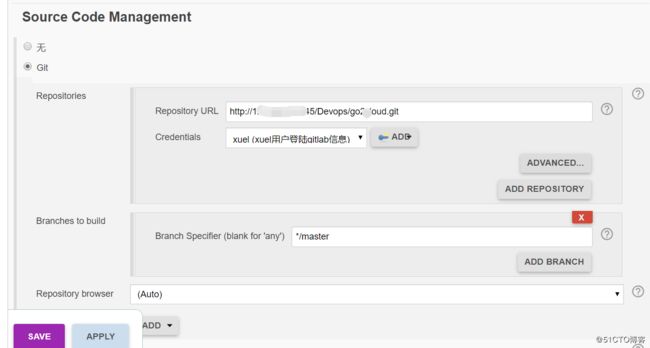

  • 源代码来自gitlab的django项目

Docker+Jenkins+Gitlab+Django应用部署实践_第6张图片

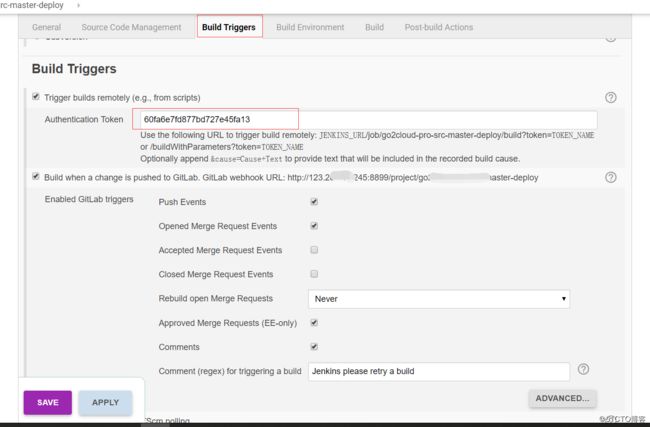

  • 利用webhook关联gitlab和jenkins

jenkins安装插件：
Docker+Jenkins+Gitlab+Django应用部署实践
生成随机token值
Docker+Jenkins+Gitlab+Django应用部署实践

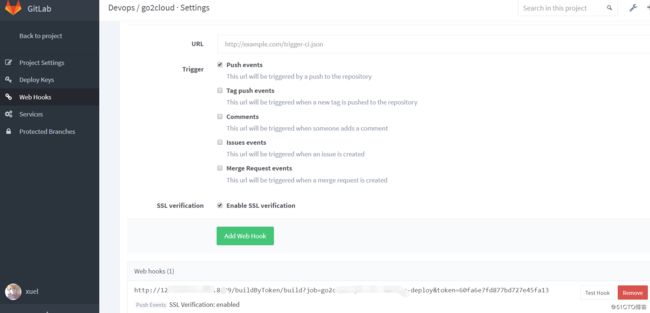

将jenkins生成的GitLab webhook URL配置到gitlab

Docker+Jenkins+Gitlab+Django应用部署实践_第7张图片

Docker+Jenkins+Gitlab+Django应用部署实践_第8张图片

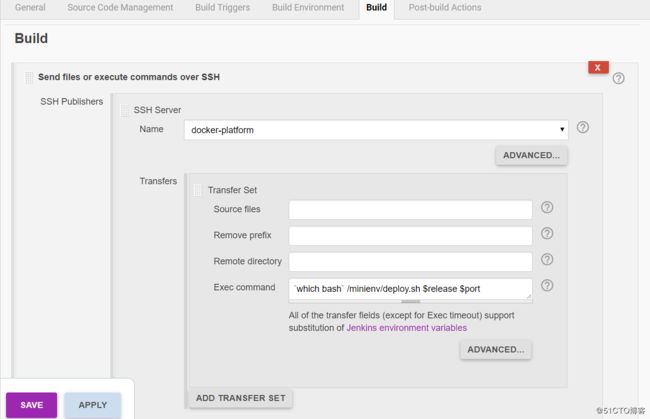

  • 当开发者在本地push代码后自动触发jenkins构建项目，有Dockerfile内写的git pull代码，再次不用将代码由jenkins分发到docker宿主机，jenkins作为触发docker构建使用

Docker+Jenkins+Gitlab+Django应用部署实践_第9张图片

  • 配置构建完成后的邮件

邮件模版，邮件类型选择：
内容类型选择：HTML
邮件主题填写：构建通知:${BUILD_STATUS} - ${PROJECT_NAME} - Build # ${BUILD_NUMBER} !
构建通知模版：





${ENV, var="JOB_NAME"}-第${BUILD_NUMBER}次构建日志







            (本邮件是程序自动下发的，请勿回复！)






                    构建结果 - ${BUILD_STATUS}








            构建信息













            Changes Since Last
                        Successful Build:







                 ${CHANGES_SINCE_LAST_SUCCESS,reverse=true, format="Changes for Build #%n:
%c
",showPaths=true,changesFormat="
[%a]
%m
",pathFormat="    %p"}





            Failed Test Results







$FAILED_TESTS







            构建日志 (最后 100行):

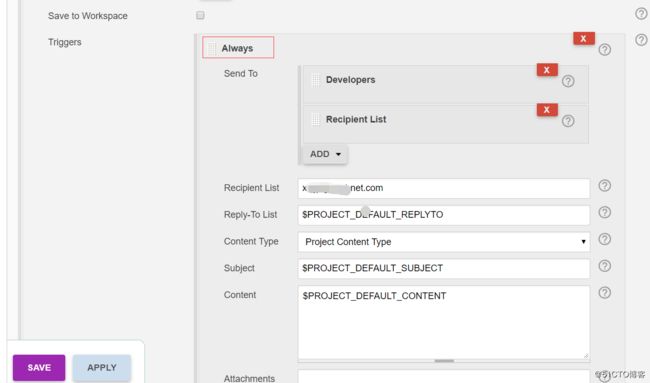

触发类型可根据自身需要填写，这里填写always无论成功还是失败都发送邮件
Docker+Jenkins+Gitlab+Django应用部署实践_第10张图片

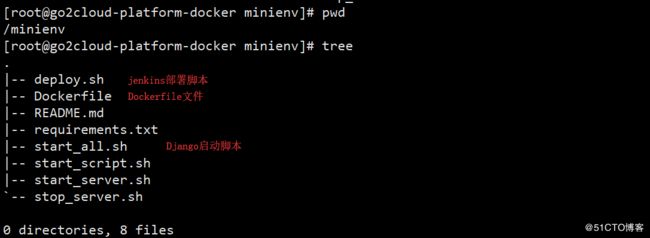

  • 查看远程Docker服务器内的文件

Docker+Jenkins+Gitlab+Django应用部署实践_第11张图片

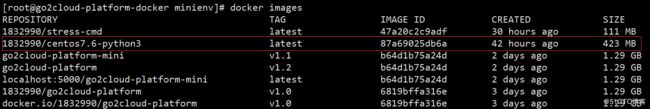

  • django部署已经利用conda打包好了项目的Python3.6的环境包自制了Docker镜像
    Docker+Jenkins+Gitlab+Django应用部署实践_第12张图片

之前利用的是纯净的Python3.6系统，在每次构建的时候利用pip安装requirements.txt的模块，但是长此以往由于环境变化很少，每次需要pip安装耗时，所以利用conda将打包好的Python环境自制成定制化环境，以此来减少环境部署时间，也可以通过docker镜像制作是-v参数将本地磁盘挂载在环境内，每次构建本地的conda即可，完成快速环境部署。

查看Dockerfile

FROM 87a69025db6a
MAINTAINER kaliarch

# 定义docker中工作目录
ENV WORK_DIR /work/
# 创建docker内工作目录
RUN mkdir $WORK_DIR
# 定义映射端口

EXPOSE 80

WORKDIR $WORK_DIR
RUN git clone http://123.xxxx.xxxxx.245/Devops/go2cloud.git

# 添加启动服务脚本
ADD *.sh ${WORK_DIR}

CMD `which bash` /work/start_all.sh && tail -f /work/logs/server-$(date +%F).log

查看Django启动脚本

#!/bin/bash

BASEPATH=$(cd `dirname $0`;pwd)

PY_CMD=/python3/bin/python

# 服务入口文件
#MAIN_APP=${BASEPATH}/go2cloud/manage.py
# 迁移脚本入口文件
SCRIPTS_APP=${BASEPATH}/go2cloud/scripts/migrate_task_schdule.py
# 删除脚本入口文件
DELETE_APP=${BASEPATH}/go2cloud/scripts/delete_transfer_server.py

# 日志目录

LOG_DIR=${BASEPATH}/logs/
[ ! -d ${LOG_DIR} ] && mkdir ${LOG_DIR}

# 启动服务
#nohup ${PY_CMD} -u ${MAIN_APP} runserver 0.0.0.0:80 >> ${LOG_DIR}server-$(date +%F).log 2>&1 &
# 启动脚本迁移调度脚本
echo "---------$0 $(date) excute----------" >> ${LOG_DIR}task-script-$(date +%F).log
nohup ${PY_CMD} -u ${SCRIPTS_APP} >> ${LOG_DIR}script-$(date +%F).log 2>&1 &

# 启动迁移删除脚本
echo "---------$0 $(date) excute----------" >> ${LOG_DIR}delete-script-$(date +%F).log
nohup ${PY_CMD} -u ${DELETE_APP} >> ${LOG_DIR}delete-script-$(date +%F).log 2>&1 &

查看jenkins部署脚本

#!/bin/bash

release=$1
port=$2

BASEPATH=$(cd `dirname $0`;pwd)

# 构建go2cloud-platform 镜像
cd /dockerwork
docker build -t go2cloud-platform-mini:$release .

IMGNAME=$(docker images|awk -v release=$release '{if($1=="go2cloud-platform-mini" && $2==release) print $3}')

echo $IMGNAME
# 启动容器
docker run -d -p ${port}:80 -v /testlog/:/work/logs ${IMGNAME}

利用-v参数将日志持续化存储到docker 宿主机之上

四、测试展示

4.1 测试构建

手动构建测试
Docker+Jenkins+Gitlab+Django应用部署实践_第13张图片

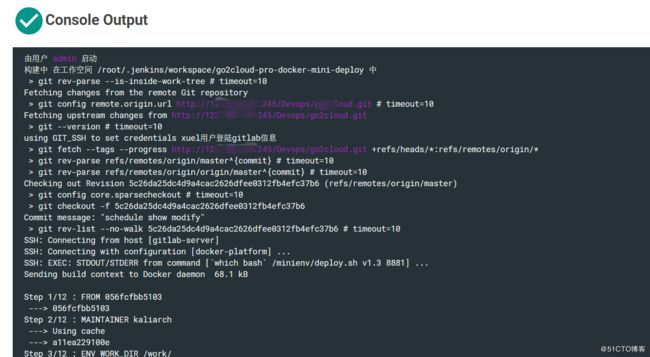

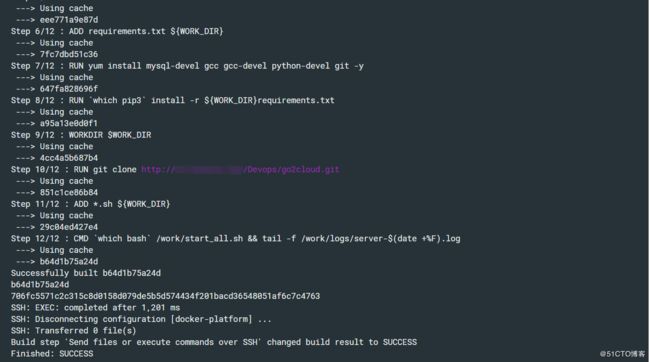

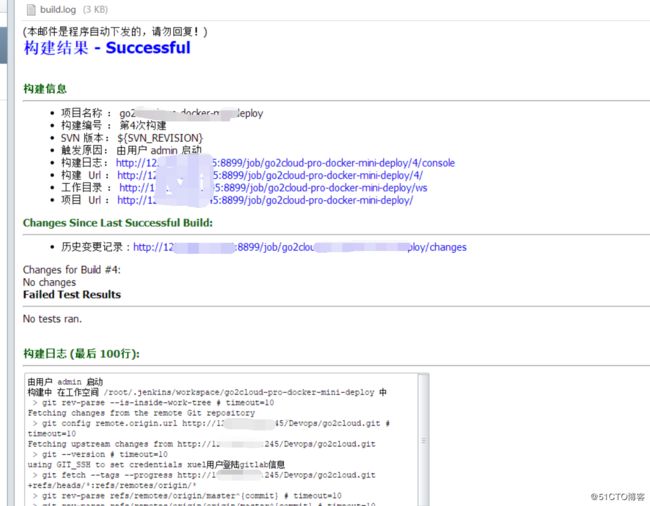

4.2 查看log

Docker+Jenkins+Gitlab+Django应用部署实践_第14张图片
Docker+Jenkins+Gitlab+Django应用部署实践_第15张图片
Docker+Jenkins+Gitlab+Django应用部署实践_第16张图片

4.3 查看docker容器

Docker+Jenkins+Gitlab+Django应用部署实践

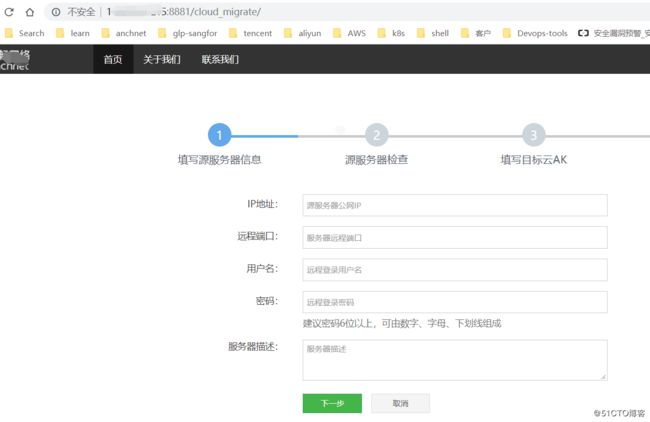

4.4 测试app

Docker+Jenkins+Gitlab+Django应用部署实践_第17张图片

五、反思改进

  • 目前数据库连接的为云服务器搭建的数据库，后期数据库也利用docker，多组采用docker-compose统一部署管理
  • 后期可以利用利用公有云k8s集群进行方便测试
  • 目前docker容器产生的日志在docker宿主机上，后期可以将其存储在cos上，再投递到elk集群日志可视化处理
  • 将镜像统一管理制作本地镜像仓库
  • gitlab添加code review并结合自动测试
