PCF软阴影技术讲解

笔者介绍:姜雪伟,IT公司技术合伙人,IT高级讲师,CSDN社区专家,特邀编辑,畅销书作者,国家专利发明人;已出版书籍:《手把手教你架构3D游戏引擎》电子工业出版社和《Unity3D实战核心技术详解》电子工业出版社等。

CSDN视频网址:http://edu.csdn.net/lecturer/144

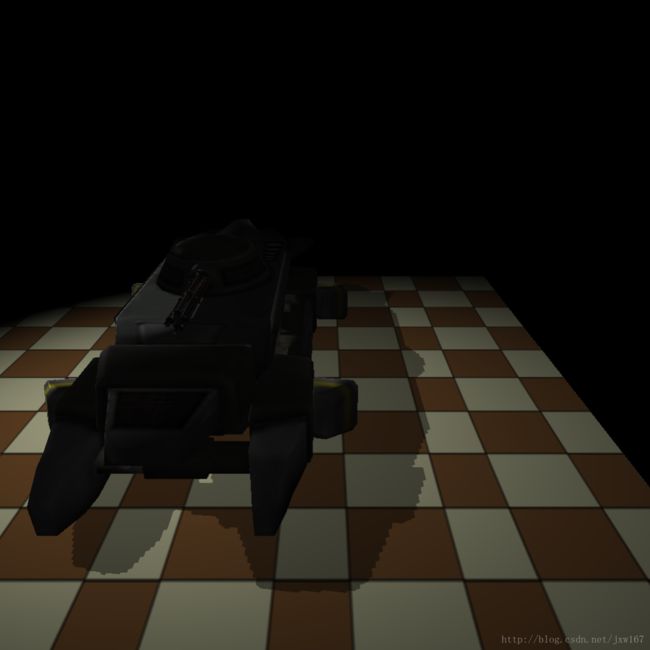

先介绍一下平实使用的阴影算法,阴影映射产生的阴影不是很好,而且有很多锯齿效果如下图所示:

PCF软阴影技术讲解_第1张图片

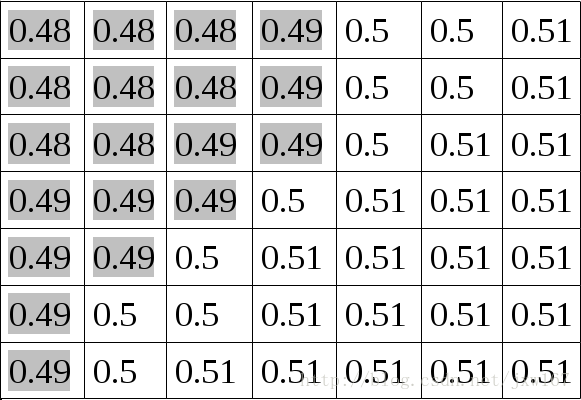

博客描述了一种减少该问题的方法(许多方法之一),称为百分比更接近过滤或PCF。 这个想法是从当前像素周围的阴影图进行采样,并将其深度与所有样本进行比较通过对结果进行平均,我们得到光线和阴影之间更平滑的线。 例如,看看下面的阴影贴图:

PCF软阴影技术讲解_第2张图片

上图中每个单元格包含每个像素的深度值(从光源观察时), 为了使其变的简单,让我们说上面所有像素的深度是0.5(从相机的角度来看)。 当阴影映射值小于0.5的所有像素将处于阴影中,阴影映射值大于或等于0.5的像素将会在光照中, 这将在光和阴影之间创建一个硬块状的线条。

现在考虑以下内容 - 最接近光线和阴影边界的像素被阴影映射值小于0.5的像素以及阴影映射值大于或等于0.5的像素包围。 如果我们对这些相邻像素进行采样,并将结果平均化,我们将获得一个可以帮助我们平滑光和阴影之间边界的水平因子。 当然,我们不知道什么像素最接近该边界,所以我们只是为每个像素做这个样工作。 在本篇博文中,我们将在每个像素周围的3×3内核中抽取9个像素,并平均得出结果 这将是我们的影子系数。

现在让我们来看一下实现PCF的源代码

(lighting.fs:64)
uniform sampler2DShadow gShadowMap;

#define EPSILON 0.00001

float CalcShadowFactor(vec4 LightSpacePos)
{
    vec3 ProjCoords = LightSpacePos.xyz / LightSpacePos.w;
    vec2 UVCoords;
    UVCoords.x = 0.5 * ProjCoords.x + 0.5;
    UVCoords.y = 0.5 * ProjCoords.y + 0.5;
    float z = 0.5 * ProjCoords.z + 0.5;

    float xOffset = 1.0/gMapSize.x;
    float yOffset = 1.0/gMapSize.y;

    float Factor = 0.0;

    for (int y = -1 ; y <= 1 ; y++) {
        for (int x = -1 ; x <= 1 ; x++) {
            vec2 Offsets = vec2(x * xOffset, y * yOffset);
            vec3 UVC = vec3(UVCoords + Offsets, z + EPSILON);
            Factor += texture(gShadowMap, UVC);
        }
    }

    return (0.5 + (Factor / 18.0));
}

这是更新的阴影系数计算功能 它开始于相同的地方,我们从光源的角度手动执行裁剪空间坐标的透视分割,然后从(-1,+ 1)范围到(0,1)的变换。 我们现在可以使用坐标,可以使用它们从阴影贴图中采样,Z值与样本结果进行比较从这里事情将会有所不同 我们要对3×3内核进行采样,所以我们需要9个纹理坐标。 坐标必须导致在X或Y轴上以一个像素周期采样纹理。 由于UV纹理坐标从0到1运行,并分别映射到像素范围(0,宽度-1)和(0,高度-1),我们将1除以纹理的宽度和高度 这些值存储在gMapSize统一矢量中这给了我们两个相邻像素之间纹理坐标空间的偏移。

接下来,我们执行一个嵌套的for循环并计算我们将要采样的9个像素中的每一个的偏移矢量循环中的最后几行可能看起来有点奇怪。我们使用带有3个组件(UVC)而不是仅仅2的矢量从阴影贴图中进行采样。最后一个组件与阴影贴图(光源Z加上一个小的epsilon避免Z比较)。这里的改变是我们使用sampler2DShadow作为'gShadowMap'类型而不是sampler2D。当从阴影类型的采样器(sampler1DShadow,sampler2DShadow等)采样时,GPU执行纹理值与作为纹理坐标向量的最后一个分量(第二个分量为1D,2D的第三个组件)提供的纹理值之间的比较,等等)。如果比较失败,我们得到零结果,如果比较成功,我们得到一个零结果。比较类型使用GL API进行配置,而不是通过GLSL进行配置。稍后我们会看到这个变化。现在,假设我们得到一个零的结果为阴影和一个为光。我们累积9个结果并将它们除以18因此,我们得到一个介于0和0.5之间的值。我们把它添加到0.5的基数,这是我们的阴影系数

bool ShadowMapFBO::Init(unsigned int WindowWidth, unsigned int WindowHeight)
{
    // Create the FBO
    glGenFramebuffers(1, &m_fbo);

    // Create the depth buffer
    glGenTextures(1, &m_shadowMap);
    glBindTexture(GL_TEXTURE_2D, m_shadowMap);
    glTexImage2D(GL_TEXTURE_2D, 0, GL_DEPTH_COMPONENT32, WindowWidth, WindowHeight, 0, GL_DEPTH_COMPONENT, GL_FLOAT, NULL);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_COMPARE_MODE, GL_COMPARE_REF_TO_TEXTURE);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_COMPARE_FUNC, GL_LEQUAL);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

    glBindFramebuffer(GL_FRAMEBUFFER, m_fbo);
    glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, m_shadowMap, 0);

    // Disable writes to the color buffer
    glDrawBuffer(GL_NONE);

    // Disable reads from the color buffer
    glReadBuffer(GL_NONE);

    GLenum Status = glCheckFramebufferStatus(GL_FRAMEBUFFER);

    if (Status != GL_FRAMEBUFFER_COMPLETE) {
        printf("FB error, status: 0x%x\n", Status);
        return false;
    }

    return true;
}
这就是我们如何配置阴影 贴图纹理,使用着色器中的阴影采样器而不是常规采样器首先我们将纹理比较模式设置为'比较参考纹理'。 这里第三个参数的唯一 可能的值是GL_NONE,它是默认值,使采样器的行为方式为常规非阴影形式。 对glTexParameteri的第二次调用将比较功能设置为“小于或等于”。 这意味着如果参考值小于或等于纹理中的值,则样本操作的结果将为1.0,否则为零。 您也可以使用GL_GEQUAL,GL_LESS,GL_GREATER,GL_EQUAL,GL_NOTEQUAL进行类似的比较 还有GL_ALWAYS总是返回1.0,GL_NEVER总是返回0.0。

void ShadowMapPass()
{
    glCullFace(GL_FRONT);
    ...
}


void RenderPass()
{
    glCullFace(GL_BACK);
    ...
}
我想讨论的最后一点是一个小的改变,处理几乎任何阴影技术时,自我遮挡 都是一个大问题,因为深度缓冲区的精度非常有限(甚至是32位)。这个问题是面向光线并且不在阴影中的多边形在阴影贴图中,我们将其深度渲染到阴影贴图中,并且在渲染过程中,我们将其深度与存储在阴影贴图中的值进行比较。由于深度精度问题,我们经常会遇到Z比较 ,导致一些像素处于阴影中,而其他像素在光为了减少这个问题,我们反转剔除,以便我们在阴影贴图中剔除前面的多边形(并且只将后面的多边形渲染到阴影贴图中)。在渲染过程中,我们回到通常的淘汰状态由于实际的遮挡物 通常是封闭的,所以使用背面多边形可以进行深度比较,而不是面向前的多边形您应该尝试禁用上述代码,并自己查看结果。

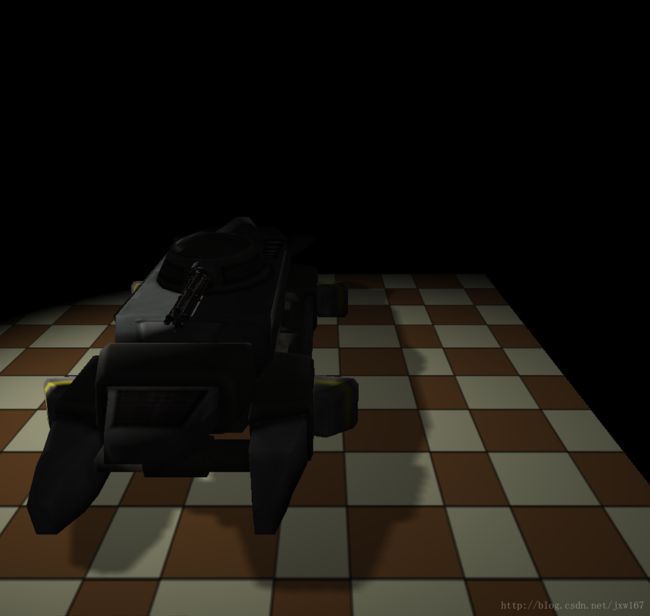

在应用我们讨论的所有更改后,阴影看起来像这样:

PCF软阴影技术讲解_第3张图片
