Tomcat源码研究之ClassLoader

一言难尽，在收集了一周的资料后，今早因为CSDN的操作不熟练导致全给删了，我。。。。缓了一个礼拜，从新开始。

1. 概述

虽然一年多前就开始尝试阅读Tomcat源码源码，但Tomcat源码还是比较庞大的，所以对Tomcat的理解一直比较零散，没有形成体系。而最近碰到一些ClassLoader导致的问题，所以决定趁机研究下Tomcat中对ClassLoader的应用。本次研究我们按照时间线来进行讲解。

2. ClassLoader初始化

2.1 Bootstrap类

Bootstrap作为Tomcat启动逻辑的入口，其中涉及到ClassLoader的代码主要有两处，分别是 init和initClassLoaders方法：

Bootstrap.init方法

initClassLoaders(); // 重点关注这个
Thread.currentThread().setContextClassLoader(catalinaLoader);
SecurityClassLoad.securityClassLoad(catalinaLoader);

Bootstrap.initClassLoaders方法
这里初始化完毕的URLClassLoader是遵从ClassLoader的 级委托接待机制的。

// 该方法负责给类级字段`commonLoader`, `catalinaLoader`, `sharedLoader` 赋值。
private void initClassLoaders() {
    try {
        // 这里的common.loader,类型为URLClassLoader
        // 其parent classloader为 sun.misc.Launcher$AppClassLoader;
        // 注意该ClassLoader是遵从ClassLoader的 上级委托接待机制 的
        // 就是这个loader负责加载Server和Context
        commonLoader = createClassLoader("common", null);
        if( commonLoader == null ) {
            // no config file, default to this loader - we might be in a 'single' env.
            commonLoader=this.getClass().getClassLoader();
        }
        // 默认情况下 catalinaLoader, sharedLoader等于上面的commonLoader
        catalinaLoader = createClassLoader("server", commonLoader);
        sharedLoader = createClassLoader("shared", commonLoader);
    } catch (Throwable t) {
        handleThrowable(t);
        log.error("Class loader creation threw exception", t);
        System.exit(1);
    }
}

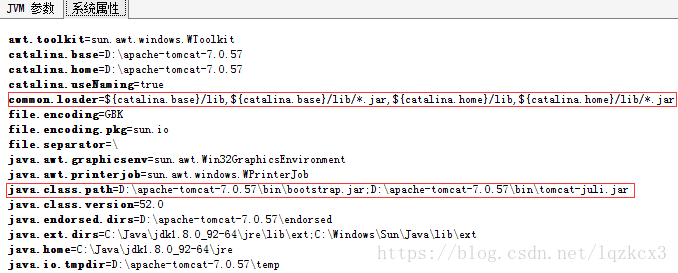

我们通过JVISUALVM来看看Tomcat运行时的环境变量

1. sun.misc.Launcher$AppClassLoader 负责加载的是 System.getProerty(“java.class.path”)下的Class。
2. 而common.loader则负责加载 ${common.loader}指示下的Class。
3. 所以加载Server，Context还是common.loader生成的URLClassLoader。

2.2 Catalina.createStartDigester方法

1. 该方法的作用的就是构建一个用于解析XML配置文件（默认是conf/server.xml）的Digester 组件。
2. 为相关容器(Container)中的ClassLoader相关字段赋值：

   1. Catalina.SetParentClassLoaderRule。 负责为Engine设置 parentClassLoader（该字段定义在容器基类ContainerBase中）。
   2. 位于 HostRuleSet 中的CopyParentClassLoaderRule 。设置Host的 parentClassLoader（该字段定义在容器基类ContainerBase中）。
   3. 以上作为 parentClassLoader值来源的是加载Catalina的类 —— sun.misc.Launcher$AppClassLoader。
   4. 对于Context 其覆写了继承自ContainerBase的getParentClassLoader方法。
3. 注意该方法中还有这样一句相关代码digester.setUseContextClassLoader(true);，结合上面的 Thread.currentThread().setContextClassLoader(catalinaLoader); 我们可以得出结论：Server，Context等Class都是使用上面的catalinaLoader (URLClassLoader类型，且父ClassLoader为加载Catalina的类 —— sun.misc.Launcher$AppClassLoader)来进行加载。

3. StandardContext类

1. 关注的重点还是这个。

2. 其覆写了继承自基类ContainerBase的getParentClassLoader方法。

   @Override
   public ClassLoader getParentClassLoader() {
       // 如果自身显式定义了, 则直接返回
       if (parentClassLoader != null)
           return (parentClassLoader);
       // 如果显式设置了privileged为true, 则返回加载自身的ClassLoader，也就是common.loader代表的URLClassLoader,注意该URLClassLoader的parent ClassLoader为sun.misc.Launcher$AppClassLoader。
       if (getPrivileged()) {
           return this.getClass().getClassLoader();
       } else if (parent != null) { // 如果parent不为null, 在StandardContext的情况下, 这是肯定满足的。所以这里的parent为Host，因此这里的返回值也是 sun.misc.Launcher$AppClassLoader
           return (parent.getParentClassLoader());
       }
       return (ClassLoader.getSystemClassLoader());
   }

3. 其中涉及到的是Tomcat自身的三个相关类

   1. WebappLoader。 实现了接口Loader
   2. WebappClassLoaderBase。 继承自 ClassLoader
   3. DefaultInstanceManager。 实现了接口InstanceManager

我们首先要看的是startInternal方法

//
//  代码实在太多了，故进行了非必要的删减
//

// ------------------------------------ 初始化Loader
if (getLoader() == null) {
    WebappLoader webappLoader = new WebappLoader(getParentClassLoader());
    webappLoader.setDelegate(getDelegate());
    setLoader(webappLoader);
}

...

// Binding thread
// 将Loader关联的ClassLoader绑定到上下文
// 这里返回的应该是在Bootstrap.java的init()方法中绑定的catalinaLoader[默认加载路径在conf/catalina.properties的common.loader对应的值]
ClassLoader oldCCL = bindThread();

// Start our subordinate components, if any
if ((loader != null) && (loader instanceof Lifecycle))
    ((Lifecycle) loader).start();

// since the loader just started, the webapp classloader is now created.
// By calling unbindThread and bindThread in a row, we setup the current Thread CCL to be the webapp classloader
unbindThread(oldCCL); // 将common.loader的CCL绑定回当前线程
// setup the current Thread CCL to be the webapp classloader [说得已经比较清楚了,将Loader相关的CCL再次关联当前线程]
// 返回common.loader
oldCCL = bindThread();

...
// Unbinding thread
// 再次将common.loader的CCL绑定回当前线程
unbindThread(oldCCL);

// Binding thread
oldCCL = bindThread(); // 再再一次将Loader关联的ClassLoader绑定到上下文

// ------------------------------------ 初始化InstanceManager
if (getInstanceManager() == null) {
    javax.naming.Context context = null;
    if (isUseNaming() && getNamingContextListener() != null) {
        context = getNamingContextListener().getEnvContext();
    }
    Map<String, Map<String, String>> injectionMap = buildInjectionMap(
            getIgnoreAnnotations() ? new NamingResources(): getNamingResources());
    setInstanceManager(new DefaultInstanceManager(context,
            injectionMap, this, this.getClass().getClassLoader()));
    getServletContext().setAttribute(
            InstanceManager.class.getName(), getInstanceManager());
}

// 回调ServletContainerInitializer相关类(@HandlesTypes标注的实现类)
//使用StandardContext的InstanceManager字段来负责实例化了Servlet,Filter,Listener
// listenerStart()
// filterStart()
// loadOnStartup(findChildren())
// 相关的解释, 我们放到InstanceManager节点中
...

// Unbinding thread
unbindThread(oldCCL); // 再再次将common.loader的CCL绑定回当前线程

...

// Close all JARs right away to avoid always opening a peak number of files on startup
if (getLoader() instanceof WebappLoader) {
    ((WebappLoader) getLoader()).closeJARs(true);
}

现在让我们来具体看看WebappClassLoaderBase，WebappLoader，InstanceManager。

4. WebappLoader类

1. Loader接口的定义显示其并不负责实际的Class加载工作。
2. 实现了Lifecycle接口, 也正是在 startInternal 方法实例化并配置WebappClassLoader。
3. Loader的主要作用还是进行相关配置； 对Class进行加载的逻辑还是在 WebappClassLoader中。

5. WebappClassLoader类

1. 绝大部分逻辑位于其基类WebappClassLoaderBase中。
2. 主要关注的是覆写继承自基类的loadClass,findClass （可以翻阅下《深入分析Java Web技术内幕(修订版)》P157）。
3. loadClass和findClass方法中的代码量比较大，有兴趣的读者可以自己去研究下。 涉及到

   1. 自定义在加载class时的各类规则.
   2. 缓存之前已加载过的class.
   3. 预加载某些class.

基类WebappClassLoaderBase中有一些字段值得关注
1. triggers ， Servlet规范里要求相关类不允许被Servlet容器加载。 这里就是相关实现处了。 而我们经常会在控制台看到的那句话:validateJarFile(xxx) - jar not loaded. See Servlet Spec 3.0, section 10.7.2. Offending class: xxx ， 正是位于其validateJarFile方法中 - 第3373行
2. packageTriggers 在进行 委托给父classloader之前，不允许自身先加载,类的集合。
3. 等等

6. InstanceManager类

1. 实现类为 DefaultInstanceManager。

2. 几个关键字段classLoader，containerClassLoader的赋值情况

   // ------------------- DefaultInstanceManager类的构造函数
   // catalinaContext实际类型为: StandardContext  ,
   // 所以这个classLoader应该就是WebappClassLoader
   classLoader = catalinaContext.getLoader().getClassLoader();

   privileged = catalinaContext.getPrivileged();

   // containerClassLoader就是加载StandardContext的ClassLoader, 结合之前的digester.setUseContextClassLoader(true);
   // 所以这个containerClassLoader应该就是common.loader(即URLClassLoader,其praent Classloader是sun.misc.Launcher$AppClassLoader)
   this.containerClassLoader = containerClassLoader;

3. 就是这个InstanceManager类负责加载所有的Servlet,Filter,Listener等。

   1. StandardContext.listenerStart()。这里可以发现使用了StandardContext的InstanceManager字段来负责实例化了Listener。
   2. StandardContext.filterStart() 。这里最终可以追踪到ApplicationFilterConfig类的构造函数, 其也是使用了StandardContext的InstanceManager字段来负责实例化了Filter。
   3. loadOnStartup(findChildren()) 。这里可以追踪到StandardWrapper的loadServlet方法, 其正是使用了StandardContext的InstanceManager字段来负责实例化了Servlet。

本类中负责加载Servlet,Filter,Listener的逻辑为其内部的 loadClass方法,

// ----------------------- DefaultInstanceManager.loadClass
/*
    大概逻辑是
        1. 使用containerClassLoader进行加载   (这个containerClassLoader应该就是common.loader(即URLClassLoader,其praent Classloader是sun.misc.Launcher$AppClassLoader))
            1. "org.apache.catalina" package内的Class.
            2. ContainerServlet的实现类
        2. 剩下的都使用classLoader来进行加载 (这个classLoader应该就是WebappClassLoader )
        3. 再结合之前的测试, 可以得出结论: 我们自定义的类都是由WebappClassLoader来加载的.
*/
protected Class loadClass(String className, ClassLoader classLoader) throws ClassNotFoundException {
    // 特定的 package 内
    if (className.startsWith("org.apache.catalina")) {
        return containerClassLoader.loadClass(className);
    }
    try {
        Class clazz = containerClassLoader.loadClass(className);
        // 关于这个ContainerServlet, 本篇文章就不涉及了
        if (ContainerServlet.class.isAssignableFrom(clazz)) {
            return clazz;
        }
    } catch (Throwable t) {
        ExceptionUtils.handleThrowable(t);
    }
    return classLoader.loadClass(className);
}

7. 总结

1. 默认情况下，Bootstrap类中的类级字段catalinaLoader，sharedLoader， commonLoader为同一个URLClassLoader，而且该URLClassLoader的Parent ClassLoader正是sun.misc.Launcher$AppClassLoader。
2. 加载Server，Context等config/server.xml中配置的组件的ClassLoader为catalinaLoader字段指示的URLClassLoader。 也就是在Catalina的createStartDigester方法中设置的digester.setUseContextClassLoader(true);注意这里是遵从父优先的。而其parent Classloader为sun.misc.Launcher$AppClassLoader（即：加载Catalina的类）
3. Host，Engine的parentClassLoader字段，其赋值是通过digester组件来完成的，其值为加载Catalina的ClassLoader，即sun.misc.Launcher$AppClassLoader。

4. Context使用InstanceManager来完成了实例化工作。 Servlet, Filter, Listener就是借助于它来完成实例化操作的，也是使用它来对Servlet, Filter, Listener的相关Class进行加载的。

   1. common.loader指代的URLClassLoader，其负责加载”org.apache.catalina” package下的类，以及ContainerServlet的实现类。
   2. 剩下的都使用classLoader来进行加载 (这个classLoader应该就是WebappClassLoader )。 这也是我们开发过程中最常接触到的ClassLoader，我们自定义的类都是由WebappClassLoader来加载的，注意该WebappClassLoader的parent ClassLoader由StandardContext.getParentClassLoader来决定。

5. 实际的加载类的工作最终是交给了WebappClassLoader了，大部分工作逻辑被基类WebappClassLoaderBase来完成, 而Loader接口基本只是做了外围的配置工作。

6. 我们可能配置的 delegate的应用场景之一正是 WebappClassLoaderBase.loadClass中。其直接影响了加载类的优先级。

8. 项目经验

使用不同项目上的Tomcat时，PathUtils.class.getClassLoader().getResource("").getPath()获取到的路径不一致。
经过一番探索, 发现是因为tomcat下的 conf/context.xml文件中多了一行

    // 这 delegate="true" 设置后面Web应用的类查找时是父优先还是子优先
    // 其默认为false，即子优先
    // 就是因为设置了true, 所以导致了取得的路径不一致
    delegate="true" />

9. Links

1. 《深入分析Java Web技术内幕(修订版)》 P168
2. 《How Tomcat Works》 P157
3. Tomcat类加载器以及应用间class隔离与共享
4. 深入理解 Tomcat（四）Tomcat 类加载器之为何违背双亲委派模型
5. 违反ClassLoader双亲委派机制三部曲第二部——Tomcat类加载机制
