XML Catalog 介绍



XML Catalog 介绍XML Catalog 介绍

XML Catalog 是基于 OASIS XML Catalog specification 标准的实现，它提出了一些关于 XML 文件如何引用外部资源的控制。Eclipse 的 WTP 提供了 XML Catalog 的功能，实现利用 schema 对 xml 文件的实时校验功能。XML Catalog 是由来自一个或者多个 catalog 条目文件的条目组成的 xml 文件，其保存了要校验的 xml 文件以及该文件对应的 xsd 文件的映射，在运行时可以自动将它们关联起来，从而实现对 xml 文件的校验。

下面通过一个例子来说明 XML catalog 的相关概念。

XML Catalog 相关概念介绍


  1
  2
  3






1. DOCTYPE 表示这个文件是 OASIS XML catalog 文件。如果没有 Internet 连接，那么，整个 DOCTYPE 的声明需要删除或者注释掉。因为 catalog 处理器会尝试从网络去下载 catalog.dtd 文件，显然在没有网络的环境下，处理器因为找不到文件会报错。
2. catalog 元素包含了 catalog 的内容和 catalog 的命名空间标识。
3. group 元素是一个包装元素，可以设置在这个组里面包含的所有 catalog 条目的属性。属性 prefer="public" 指出 catalog resolver（解析器） 在使用 SYSTEM 标识符之前优先使用 PUBLIC 标识符。属性 xml:base 表明，所有 URI 都是相对这个路径。本例中，uri="docbook45/docbookx.dtd"/ 是个相对路径，绝对路径应该是 file:///usr/share/xml/ docbook45/docbookx.dtd "。
4. public 元素将 publicId 映射到 uri 的路径。publicId 是资源的一个唯一标识，通常是该文件的命名空间 .
5. system 元素将 systemId 映射到 uri 的路径。systemId 与 publicId 一样，也是资源的唯一标识，通常是资源文件在文件系统的全路径。

XML Catalog 原理

XML Catalog 提供了一种重新定位资源的机制，可以将 xml 引用的 artifacts，包括 URI 地址以及 namespace 名重新定位到另一个地址。通常这种机制被用来将远程的引用资源重定位到本地或者 web。XML catalog 就是一个描述外部实体引用和本地缓存的相同实体的映射的文件。

在实际的开发生产中，xml 文件经常会引用外部的文件，这些文件通常通过 URI 表示，其中以 URL 应用最广。但是如果是绝对的 URL, 那么只有当你的网络能够访问它时才能起作用，如果网络出现问题，那么将不能访问。当是相对 URL 时，例如"../../xml/dtd/docbookx.xml"，只有当你的文件系统和定义者一致的时候才能起作用。

一种解决办法就是通过实体解析器（Entity Resolver）或者是 URI 解析器 (URI Resolver )，解析器可以通过检查资源的 URI 来定位资源。 用户通过配置 xml catalog, 手动的指定 xml 文件引用的 xsd 文件的本地地址，URI 解析器通过 xml catalog 里面的映射，找到对应的 xsd, 最后 xml catalog 处理器通过解析器找到的 xsd 对 xml 进行校验。

通俗点说，XML catalog 通过命名空间将 xml 文件及其对应的 xsd 文件联系起来，并通过解析器定位 xsd 文件的位置，最后通过处理器进行校验。

与 javax.xml.validation 通过 xsd 对 xml 进行校验的方法不同，xml catalog 可以通过 Namespace 来校验所有引用这个 xsd 的 xml 文件，从而达到批量校验的效果。例如，a.xml,b.xml,c.xml 都是由 d.xsd 校验，那么只要将 d.xsd 的命名空间配置好，通过该命名空间就可以校验以上三个文件了。

手动方式配置 XML Catalog

手动配置 XML Catalog 比较简单也比较容易理解，可以在 Eclipse 的开发环境中直接进行。选择 File -> New -> Other -> Examples -> Editing and Validating XML files，便可以进行配置了。如下图所示：

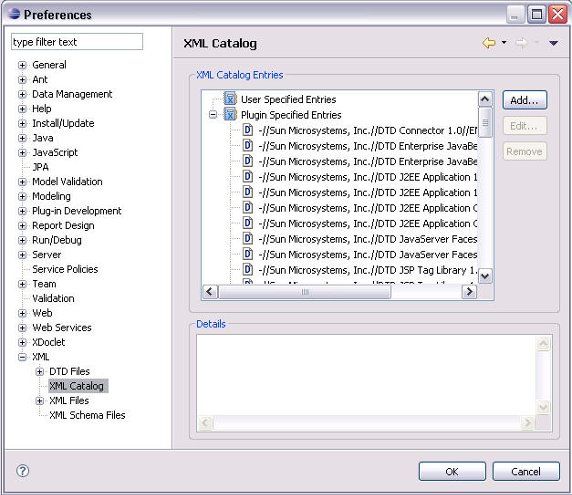

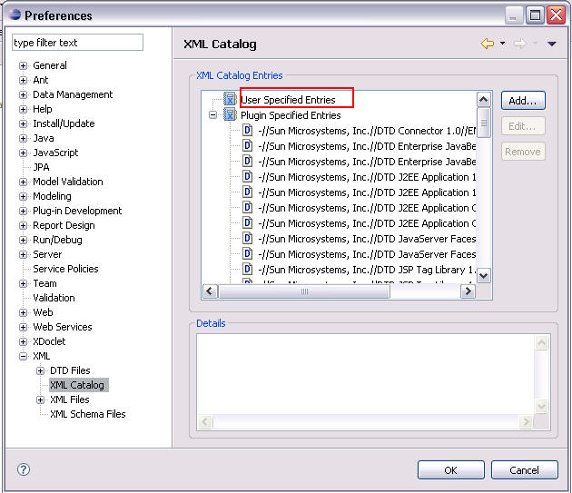

图 1. 打开 XML Catalog 的配置界面

从图 1 中可以看到有两种 xml catalog entity , 用户定义的实体及插件的实体。用手动方式生成的配置属于用户配置的实体。

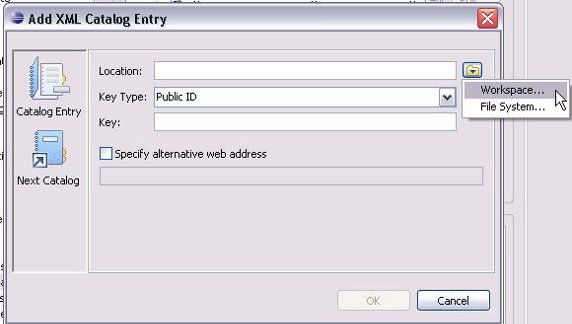

图 2. 新建一个 XML Catalog Entry

新建一个 XML Catalog Entry 中的 Location 指明了 xsd 文件的位置，在这里我们选择来源于工作空间。

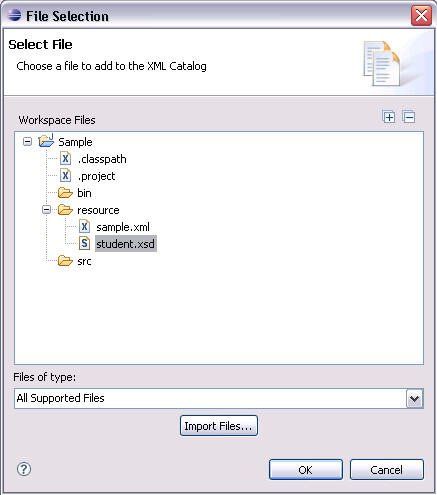

图 3. 从工作空间选择 student.xsd 文件

选择 OK 以后，XML Catalog Entry 就创建完成了。XML Catalog 会自动填写其他两个属性，如下图所示。

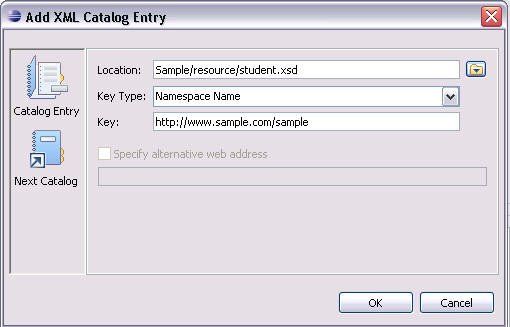

图 4. 完整的 XML Catalog Entry

如图所示，Location 标签指定了 xsd 的位置，在这里是工作空间的相对路径；Key Type 标签表明了在这里我们使用的是命名空间的名字作为 xml 和 xsd 的关联；Key 标签的值是 xml 命名空间的值。

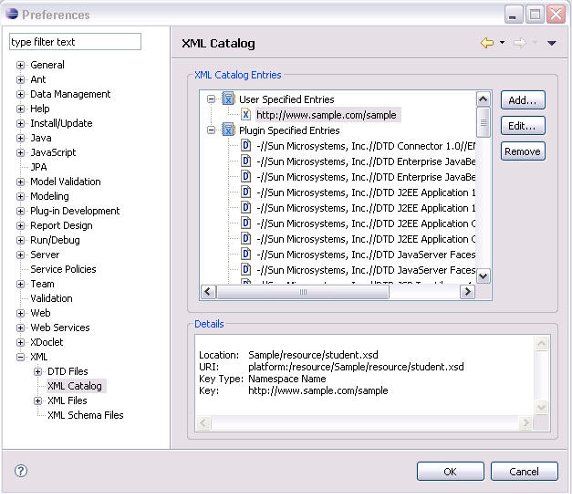

图 5. 完整的 XML Catalog Entry

从图 5 中可以看出，新建的 XML Catalog Entry 已经在 User Specified Entries 目录下。图 1 到 4 显示了 XML Catalog 的手动配置步骤。下面，我们在 XML 编辑器里打开一个 xml 文件，看一下 XML Catalog 的功能。

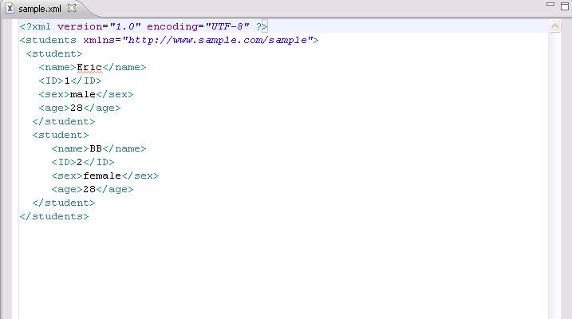

图 6. 正确的 XML 文件

首先，用 XML 编辑器打开 sample.xml 文件。

图 7. XML Catalog 的实时校验结果

将 name 为 BB 的学生的 age 标签去调，从图中可以看到在编辑器的右边有一个红色的点，同时在 student 元素下面有个红色的波浪线，提示 student 元素有错误。这是，将鼠标移到 student 元素上，可以看到具体的提示信息，student 元素不完整，缺少 age 元素。

可以看出，应用 XML Catalog 对 xml 文件进行实时校验，配置步骤比较简单，只需提供相应的 xsd 文件及位置，就能将他们关联起来，实现自动的校验。

---

扩展 XML Catalog Contributions

在实践中发现，如果通过上一节介绍的手动方式在 Eclipse 开发环境配置 xml catalog，那么这些配置并不会在运行环境生效。然而通常情况下，我们需要的是运行环境的配置。比如我们要开发一些小工具，可以让用户编辑 xml 文件，同时我们内置了一些 xsd 文件来校验用户编辑的 xml 文件是不是正确。因为不能让用户在使用产品的时候再重新配置（因为对用户来说，他们并不需要知道这些 xsd 的存在，还有就是，不能增加用户的负担）。所以，我们需要在开发环境配置好 xsd 的信息，并让这些配置在运行时生效。通过调研，我们发现，如果要在运行环境中直接使用开发环境的配置，那么需要扩展 xml catalog Contributions 这个扩展点。

下面我们就一步步的演示如何在 Eclipse 插件里扩展 XML Catalog Contributions 扩展点。

1.打开 plugin.xml 文件的 Extensions 标签，点击 Add 按钮，添加扩展点。

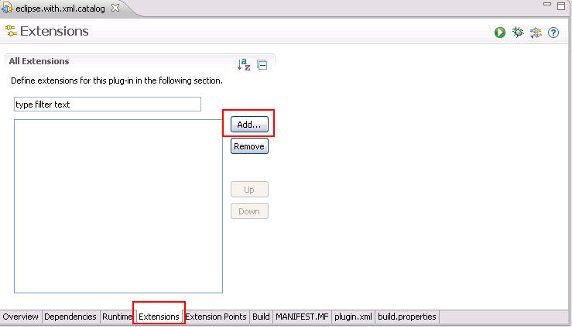

图 8. 添加扩展点

2.在 Extension Point filter 文本框里输入扩展点的名字，org.eclipse.wst.xml.core.catalogContributions，并选中该扩展点，点击 OK 按钮。

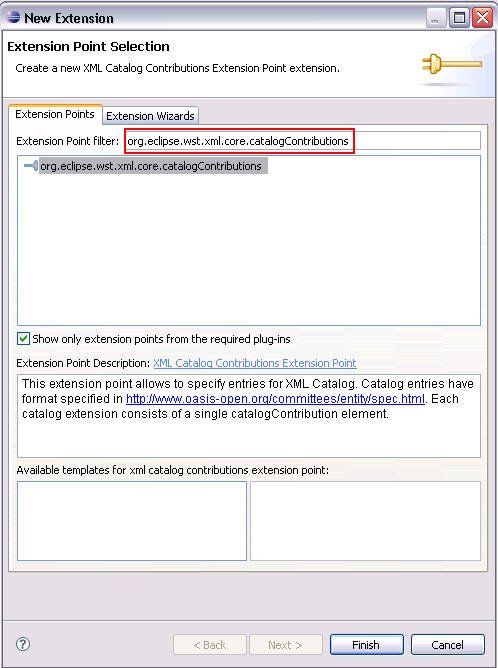

图 9. 选中扩展点

图 10 展示了成功添加扩展点后的 Extension 页面。

图 10. 成功添加扩展点

3.新建一个 catalogContribution

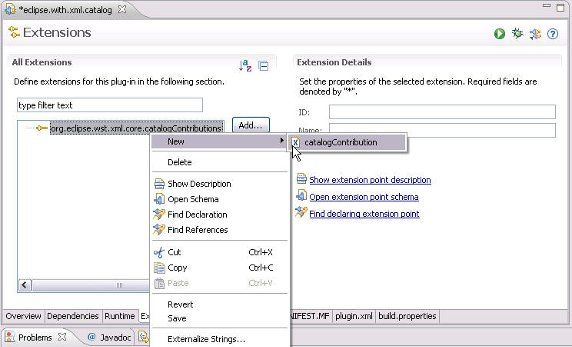

图 11. 新建 catalogContribution

4.新建一个 public

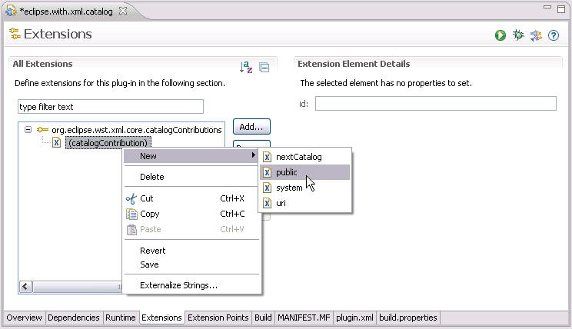

图 12. 新建 public

5.填写 public 的属性信息。public 有两个属性，publicId 和 uri。

publicId 就是命名空间（namespace）,uri 就是 xsd 文件的物理位置，可以通过 Browse 按钮来选择 xsd 文件。

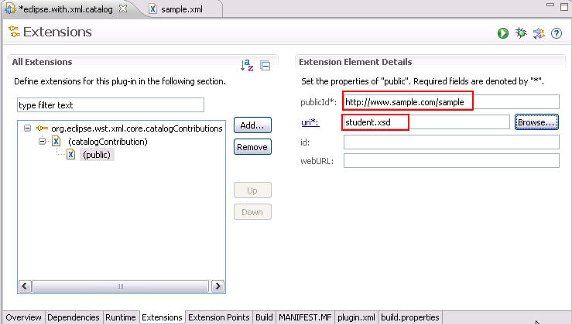

图 13. 填写 public 详细信息

通过以上 5 步，就完成了对 xml catalog Contributions 的扩展。图 14 就是完成以上配置以后的 plug.xml 文件内容。从这个文件我们可以清楚地看清楚扩展的相应配置。

图 14. plugin.xml 文件

从图 15 可以看出，与手工方式的配置不同，在运行时的环境里，User Specified Entries 里面并没有内容。

图 15. 运行环境的 XML Catalog 配置

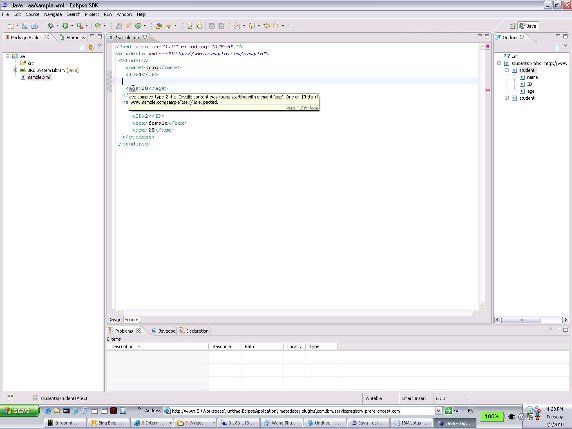

将 sample.xml 改错，可以看见 XML Catalog 的提示信息。

图 16. sampe.xml 文件

通过以上的步骤，我们演示了，如何扩展 XML Catalog。在下一个部分，我们将会演示如何扩展 URI Resolver 实现特殊 XML 文件的校验。

---

扩展 URI Resolver

XML Catalog 虽然提供了比较强大的功能，但是由于实际生产环境的复杂性，一些 xml 文件并不能由其进行校验。比如，有些 xml 文件，由于书写不规范，并没有命名空间，还有些 xml 文件，由于应用环境的原因，其使用了 xsi:schemaLocation 元素，将引用的 xsd 文件直接定位到了虚拟的路径，导致 xml catalog 的定位功能失效 . 对于第一种情况，由于 XML Catalog 的设计理念就是通过命名空间进行 xml 和 xsd 的关联，所以，不支持此种情况。对于第二中情况，我们可以通过扩展 XML Catalog 来实现。

在扩展 URI Resolver 之前，我们对 XML Catalog 可以处理的 xml 和 xsd 的类型进行了分类，以便大家能够清楚地知道 XML Catalog 可以解决哪些问题。

xsd \ xml	有命名空间	无命名空间
有命名空间，无 xsi:schemaLocation	可以	不可以
有命名空间，有 xsi:schemaLocation，且其值是 xsd 实际存在的位置	可以	不可以
有命名空间，有 xsi:schemaLocation，且其值不是 xsd 实际存在的位置	可以	不可以
无命名空间	不可以	不可以

URI Resolver 简介

URIResolver 负责资源的定位，XML Catalog 的处理器根据 URIResolver 的资源位置找到相应的 xsd，然后进行校验。

特殊的 XML 文件

如图 18 所示，sample.xml 文件里中有一个 xsi:shemaLocation 属性，它将 xsd 的位置定位到 http://www.sample.com/sample/schemas/student.xsd。正常情况下，XML Catalog 会到该位置去找 xsd, 然而，在本文中这是一个无效的地址，所以 XML Catalog 会因为找不到 xsd 而不起作用。

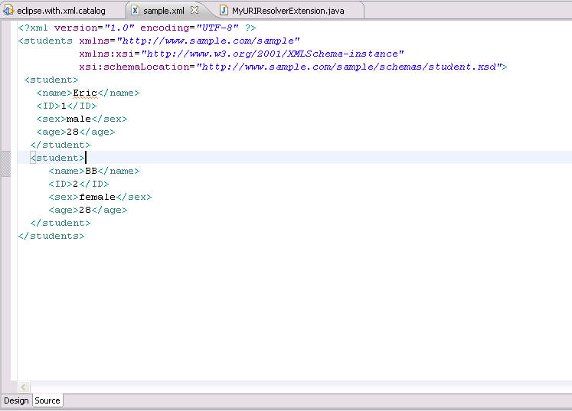

图 18. 带有 schemaLocation 标签的 XML 文件

扩展 org.eclipse.wst.common.uriresolver.resolverExtensions

resolverExtensions 扩展点可以让用户注册自己的 URI Resolver，从而达到扩展默认 Resolver 的功能的作用。与默认的 Resolver 一样，用户扩展的 Resolver 也可以被编辑器，校验器和向导调用。

图 17. 添加扩展点 resolverExtensions

如下图所示，该扩展点有三个属性，class（类名）, stage（阶段）和 priority（优先级）。Class 指定了实现 org.eclipse.wst.common.uriresolver.internal.provisional.URIResolver 接口的类；stage 指定了在哪个阶段运行 resolver（解析器），有三个值，分别是 prenormalization， postnormalization 和 physical，默认是 physical。Prenormalization 表示解析器在输入参数的格式统一之前运行，postnormalization 表示解析器在输入参数的格式统一之前运行，physical 表示在所有的 pre 和 postnormalization 解析器之后运行。Priority 指定了在处在相同 stage 的解析器的执行优先级。优先级分为 high（高级），medium（中级）和 low（低级）三种，默认为中级。

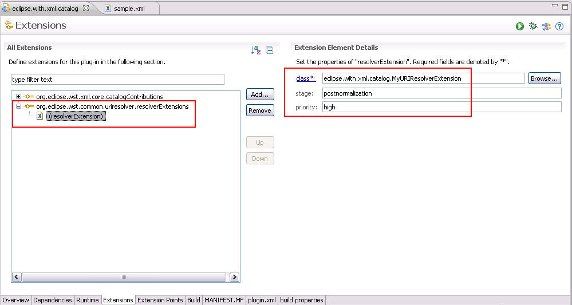

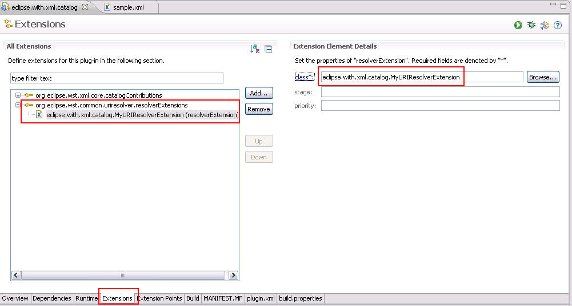

图 18. 填写扩展点的属性

下图为增加了 resolverExtensions 扩展点的 plugin.xml 文件的内容。

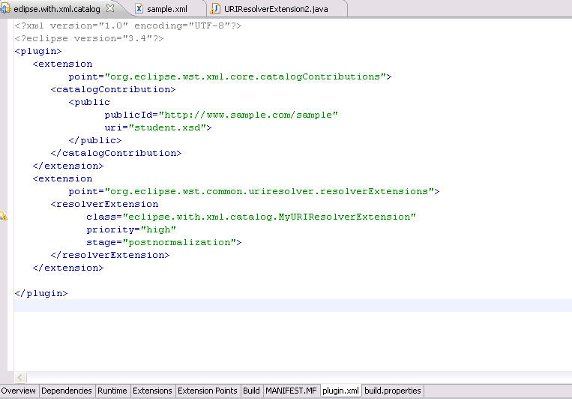

图 19. plugin.xml 文件内容

实现 URIResolverExtension

1.首先，在插件中新建一个类，实现 URIResolverExtension 接口。URIResolverExtension 接口提供了 resolve 方法，用来重新定位 xsd 资源，也就是找到有效的 xsd。该方法的参数有四个，第一个类型为 IFile，是在工作空间 (workspace) 中的文件，第二个参数是 String baseloaction，它是该文件在文件系统的绝对路径，第三个参数是 publicId，它是该文件的命名空间，最后一个参数是 String systemid，它是文件的实际路径，对于 xml 文件来说，它的 systeid 为空。但是因为我们在第 2 小节扩展了 XML Catalog, 所以，对于在 XML Catalog 文件里面配置好的 publicId，它的 systemId 就是该文件里面 Uri 的值，也就是 xsd 文件的实际路径。该函数的返回值就是 xml 文件引用的 xsd 文件的位置。

清单 1. 实现 URIResolverExtension 接口

 public class MyURIResolverExtension implements URIResolverExtension {

 public MyURIResolverExtension() {
 }

 @Override
 public String resolve(IFile file, String baseLocation, String publicId,
 String systemId) {
 return null;
 }

 }

清单 2. 添加 catalog 到 catalog manager

		ICatalog catalog = XMLCorePlugin.getDefault().getDefaultXMLCatalog();
if (catalog == null) {
			return null;
	 }

清单 3. 重新定位资源

 if (myResolved == null) {
 if (publicId != null) {
 if ((systemId != null && systemId.endsWith("student.xsd"))) //$NON-NLS-1$
 {
 try {
 int index = systemId.lastIndexOf("/");
 if (index > -1)

				 systemId = systemId.substring(index);
 myResolved = catalog.resolvePublic(publicId, systemId);
 } catch (MalformedURLException me) {
 myResolved = null;
 } catch (IOException ie) {
 myResolved = null;
 }
 }
 }
 }

由清单 3 可以看出，我们通过 catalog manager 的 resolvePublic 方法，通过 publicId 找到 Catalog 里与 publicId 对应 uri 的值，这个值就是 xsd 文件的路径。
