背景

随着业务发展，系统拆分导致系统调用链路愈发复杂一个前端请求可能最终需要调用很多次后端服务才能完成，当整个请求变慢或不可用时，我们是无法得知该请求是由某个或某些后端服务引起的，这时就需要解决如何快读定位服务故障点，以对症下药。于是就有了分布式系统调用跟踪的诞生。

什么是Sleuth

Spring Cloud Sleuth 为服务之间调用提供链路追踪。通过 Sleuth 可以很清楚的了解到一个服务请求经过了哪些服务，每个服务处理花费了多长。从而让我们可以很方便的理清各微服务间的调用关系。此外 Sleuth 可以帮助我们：

• 耗时分析: 通过 Sleuth 可以很方便的了解到每个采样请求的耗时，从而分析出哪些服务调用比较耗时;
• 可视化错误: 对于程序未捕捉的异常，可以通过集成 Zipkin 服务界面上看到;
• 链路优化: 对于调用比较频繁的服务，可以针对这些服务实施一些优化措施。

Sleuth原理

一般的，一个分布式服务跟踪系统主要由三部分构成：

• 数据收集
• 数据存储
• 数据展示

服务追踪的追踪单元是从客户发起请求（request）抵达被追踪系统的边界开始，到被追踪系统向客户返回响应（response）为止的过程，称为一个 trace。每个 trace 中会调用若干个服务，为了记录调用了哪些服务，以及每次调用的消耗时间等信息，在每次调用服务时，埋入一个调用记录，称为一个 span。这样，若干个有序的 span 就组成了一个 trace。在系统向外界提供服务的过程中，会不断地有请求和响应发生，也就会不断生成 trace，把这些带有 span 的 trace 记录下来，就可以描绘出一幅系统的服务拓扑图。附带上 span 中的响应时间，以及请求成功与否等信息，就可以在发生问题的时候，找到异常的服务；根据历史数据，还可以从系统整体层面分析出哪里性能差，定位性能优化的目标。

Spring Cloud Sleuth 可以结合 Zipkin，将信息发送到 Zipkin，利用 Zipkin 的存储来存储信息，利用 Zipkin UI 来展示数据。

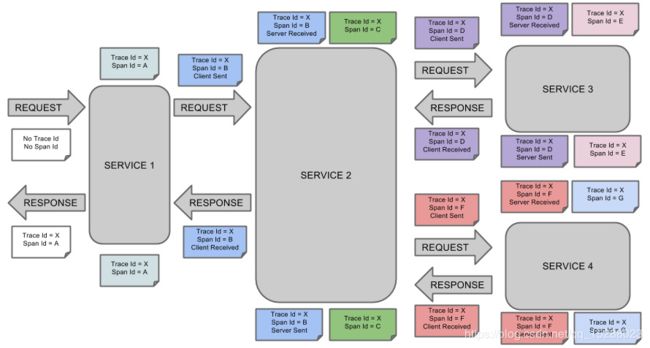

这是 Spring Cloud Sleuth 的概念图：

什么是Zipkin

Zipkin 是 Twitter 的一个开源项目，它基于 Google Dapper 实现，它致力于收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集、存储、查找和展现。

Zipkin原理

我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的 REST API 接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源。除了面向开发的 API 接口之外，它也提供了方便的 UI 组件来帮助我们直观的搜索跟踪信息和分析请求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。
Zipkin 提供了可插拔数据存储方式：In-Memory、MySql、Cassandra 以及 Elasticsearch。接下来的测试为方便直接采用 In-Memory 方式进行存储，生产推荐 Elasticsearch。

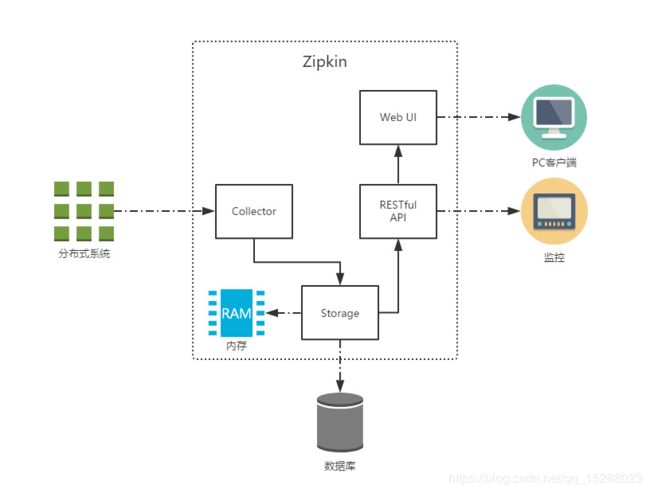

上图展示了 Zipkin 的基础架构，它主要由 4 个核心组件构成：

• Collector：收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为 Zipkin 内部- 处理的 Span 格式，以支持后续的存储、分析、展示等功能。
• Storage：存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中，我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
• RESTful API：API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接系统访问以实现监控等。
• Web UI：UI 组件，基于 API 组件实现的上层应用。通过 UI 组件用户可以方便而有直观地查询和分析跟踪信息。

Zipkin 分为两端，一个是 Zipkin 服务端，一个是 Zipkin 客户端，客户端也就是微服务的应用。
客户端会配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监听，并生成相应的 Trace 和 Span 信息发送给服务端。
发送的方式主要有两种，一种是 HTTP 报文的方式，还有一种是消息总线的方式如 RabbitMQ。

使用方式

访问 http://localhost:9411/zipkin

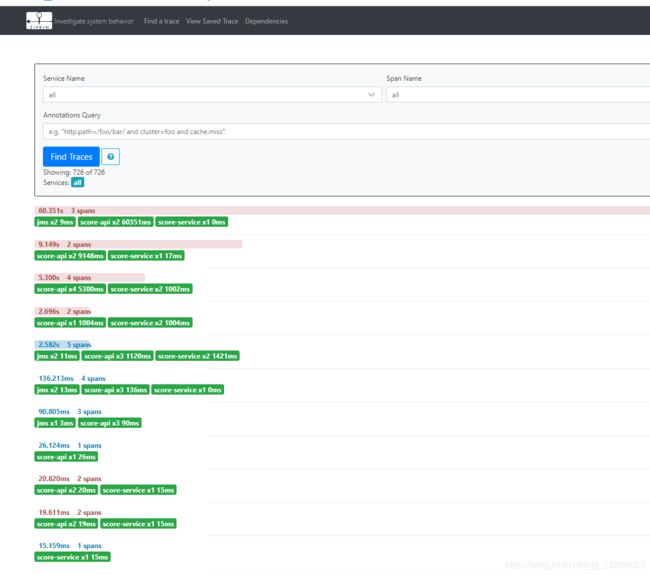

主页显示了每一次请求完整的调用链，其中红色的是异常的。
可以根据条件筛选，服务名，span名，时间，tag，排序等等。

如果要查找错误的请求的话

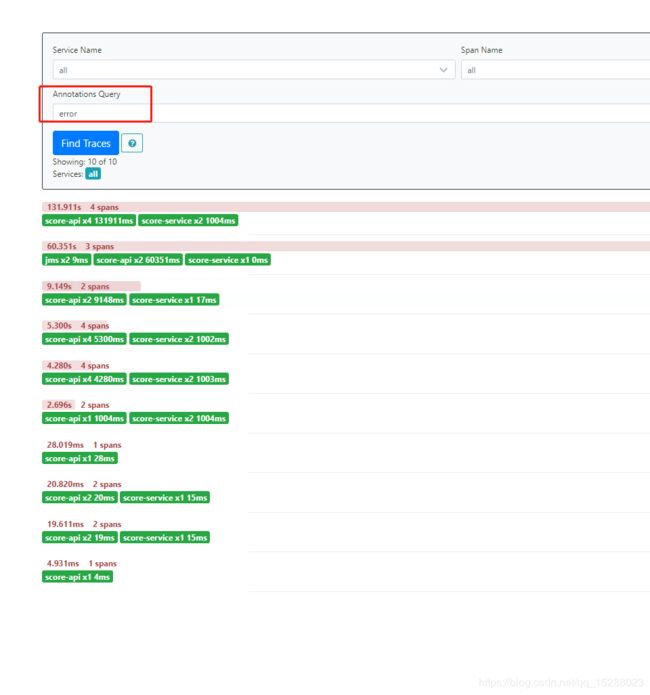

在Annotations Query 框里面查找error
如下图

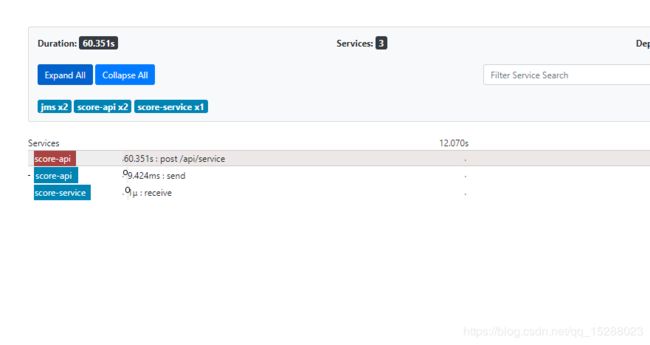

点击记录进去页面，可以看到每一个服务所耗费的时间和调用顺序

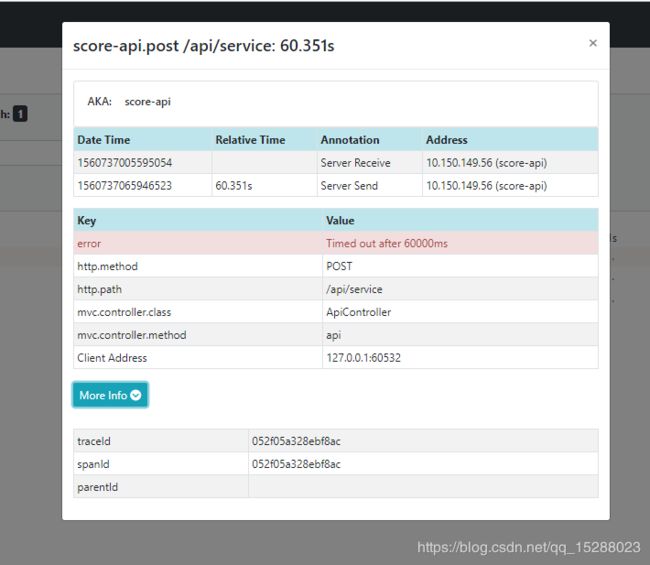

点击其中一个节点，可以看到具体的记录信息，错误信息等

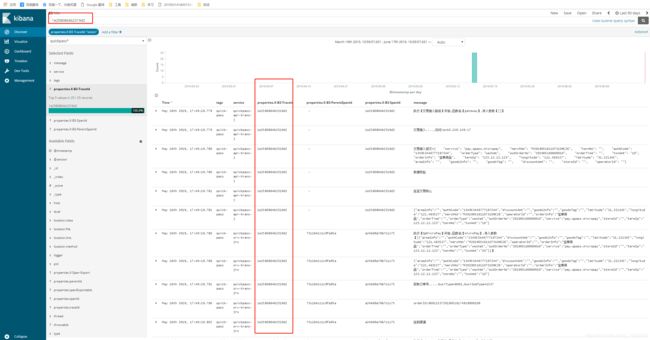

根据上面的traceId到kibana中可以查找这次请求相关的全部日志，来进行具体问题分析
