Redis集群方案总结

本文针对Redis以及redis的几种集群方案的调研日期在2016年8月，后续如果各框架有更新与本文不符，请自行甄别。

Redis回顾

Redis支持的数据结构

• 字符串（String）
• 哈希（Hash）
• 列表（List）
• 集合（Set）
• 有序集合（Sorted Set）
  • 支持针对score作范围查询
• 位数组
• HyperLogLog
  • 做基数统计的算法

Redis支持的操作

• 基本操作
  • Set get add push pop…
• 发布/订阅
• Pipeline操作
• 事务
  • 事务支持不完整。不提供回滚命令。
• ……

Redis适用场景

• KV存储
• 缓存（ttl LRU...）
  • Lru是redis达到maxmemory之后，可选的key删除策略。
• 消息中间件
• 分布式锁
• ......

redis集群实现方式

实现基础——分区

• 分区是分割数据到多个Redis实例的处理过程，因此每个实例只保存key的一个子集。
• 通过利用多台计算机内存的和值，允许我们构造更大的数据库。
• 通过多核和多台计算机，允许我们扩展计算能力；通过多台计算机和网络适配器，允许我们扩展网络带宽。

集群的几种实现方式

• 客户端分片
• 基于代理的分片
• 路由查询

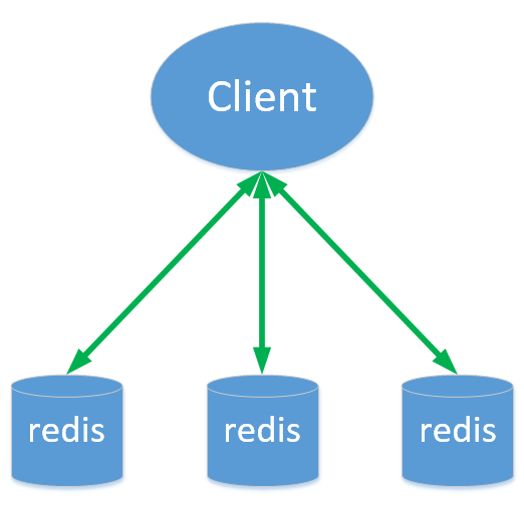

客户端分片

• 由客户端决定key写入或者读取的节点。
• 包括jedis在内的一些客户端，实现了客户端分片机制。

原理如下所示：

client-partition

特性

• 优点
  • 简单，性能高。
• 缺点
  • 业务逻辑与数据存储逻辑耦合
  • 可运维性差
  • 多业务各自使用redis，集群资源难以管理
  • 不支持动态增删节点

基于代理的分片

• 客户端发送请求到一个代理，代理解析客户端的数据，将请求转发至正确的节点，然后将结果回复给客户端。
• 开源方案
  • Twemproxy
  • codis

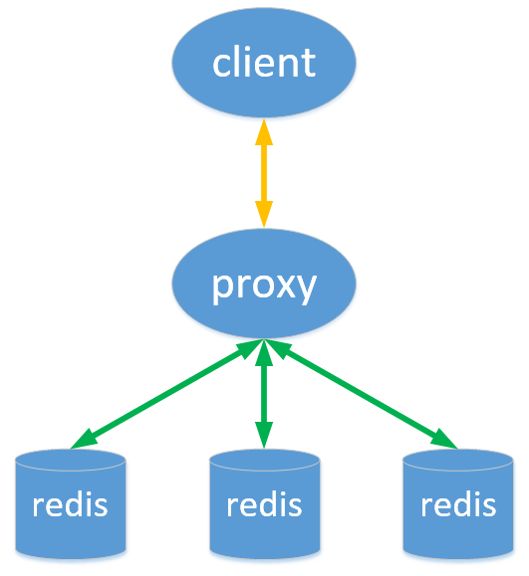

基本原理如下所示：

proxy-based-partition

特性

• 透明接入
  • 业务程序不用关心后端Redis实例，切换成本低。
• Proxy 的逻辑和存储的逻辑是隔离的。
• 代理层多了一次转发，性能有所损耗。

路由查询

• 将请求发送到任意节点，接收到请求的节点会将查询请求发送到正确的节点上执行。
• 开源方案
  • Redis-cluster

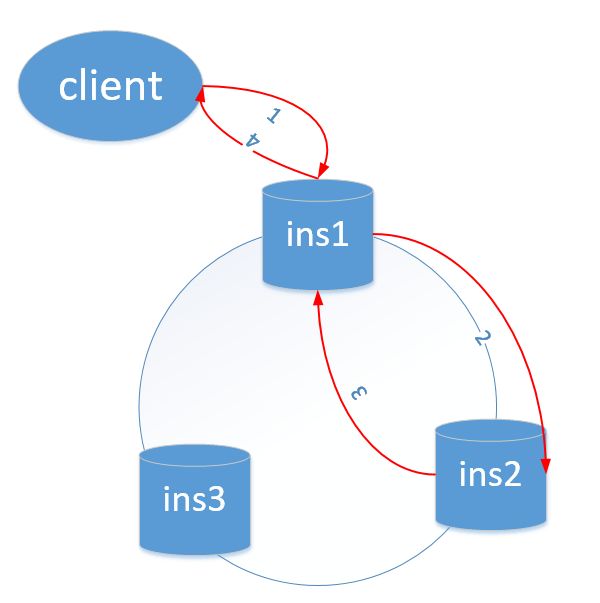

基本原理如下所示：

query-routing

集群的挑战

• 涉及多个key的操作通常是不被支持的。
  • 举例来说，当两个set映射到不同的redis实例上时，你就不能对这两个set执行交集操作。
• 涉及多个key的redis事务不能使用。
• 不能保证集群内的数据均衡。
  • 分区的粒度是key，如果某个key的值是巨大的set、list，无法进行拆分。
• 增加或删除容量也比较复杂。
  • redis集群需要支持在运行时增加、删除节点的透明数据平衡的能力。

redis集群各种方案原理

Twemproxy

• Proxy-based
• twtter开源，C语言编写，单线程。
• 支持 Redis 或 Memcached 作为后端存储。

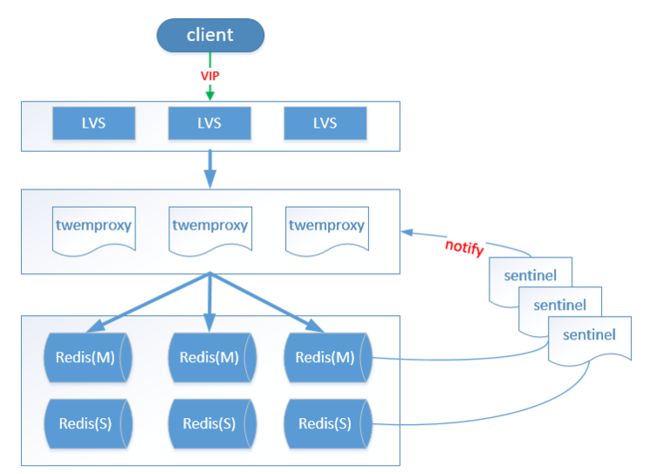

Twemproxy高可用部署架构

Twemproxy特性

• 支持失败节点自动删除
  • 与redis的长连接，连接复用，连接数可配置
• 自动分片到后端多个redis实例上
  • 多种hash算法：能够使用不同的分片策略和散列函数
  • 支持一致性hash，但是使用DHT之后，从集群中摘除节点时，不会进行rehash操作
  • 可以设置后端实例的权重
• 支持redis pipelining 操作
• 支持状态监控
• 支持select切换数据库

Twemproxy不足

• 性能低：代理层损耗 && 本身效率低下
• Redis功能支持不完善
  • 不支持针对多个值的操作，比如取sets的子交并补等（MGET 和 DEL 除外）
  • 不支持Redis的事务操作
  • 出错提示还不够完善
• 集群功能不够完善
  • 仅作为代理层使用
  • 本身不提供动态扩容，透明数据迁移等功能
• 失去维护
  • 最近一次提交在一年之前。

Twitter内部已经不再使用。

redis-cluster

• redis官网推出，可线性扩展到1000个节点
• 无中心架构
• 一致性哈希思想
• 客户端直连redis服务，免去了proxy代理的损耗

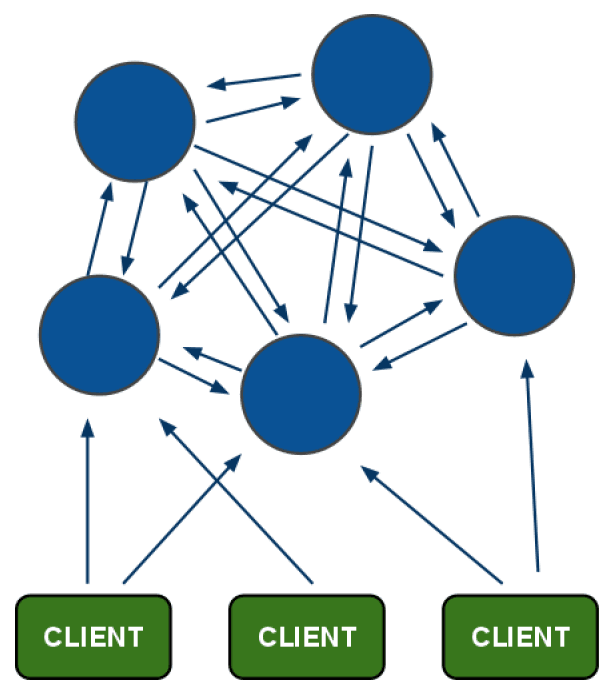

Redis Cluster模型

redis-cluster architecture

Redis-cluster原理

• Hash slot。
  • key的空间被分到16384个hash slot里；
  • 计算key属于哪个slot，CRC16(key) & 16384。
• 集群内的每个redis实例监听两个tcp端口，6379（默认）用于服务客户端查询，16379（默认服务端口 + 10000）用于集群内部通信。
• 节点间状态同步：gossip协议，最终一致性。节点间通信使用轻量的二进制协议，减少带宽占用。

Redis-cluster请求路由方式

• redis-cluster借助客户端实现了混合形式的路由查询
  查询路由并非直接从一个redis节点到另外一个redis，而是借助客户端转发到正确的节点。根据客户端的实现方式，可以分为以下两种：
  • dummy client
  • smart client
• 包括Jedis在内的许多redis client，已经实现了对Redis Cluster的支持。

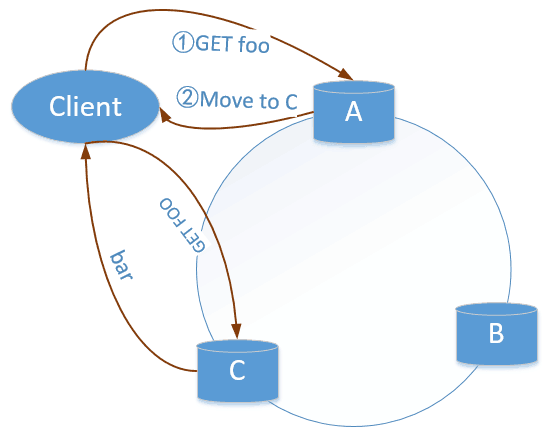

查询路由的流程如下所示：

query router of redis cluster

Redis cluster采用这种架构的考虑：

• 减少redis实现的复杂度
• 降低客户端等待的时间。Smart client可以在客户端缓存 slot 与 redis节点的映射关系，当接收到 MOVED 响应时，会修改缓存中的映射关系。请求时会直接发送到正确的节点上，减少一次交互。

Redis Cluster特性

• 高性能
• 支持动态扩容，对业务透明
• 具备Sentinel的监控和自动Failover能力

Redis Cluster不足

• 官方未提供图形管理工具，运维比较复杂
  • 比如数据迁移，纯手动操作，先分配slot，再将slot中对应的key迁移至新的节点。
• 要求客户端必须支持cluster协议
• Redis命令支持不完整
  • 对于批量的指令，如mget支持不完整；不支持事务；不支持数据库切换，只能使用0号数据库……
• 集群管理与数据存储耦合
  • 比如如果集群管理有bug，需要升级整个redis。

Codis

• 豌豆荚开源的proxy-based的redis集群方案
• 支持透明的扩/缩容
• 运维友好
  • GUI监控界面和管理工具
• 同类产品中最全面的redis命令支持

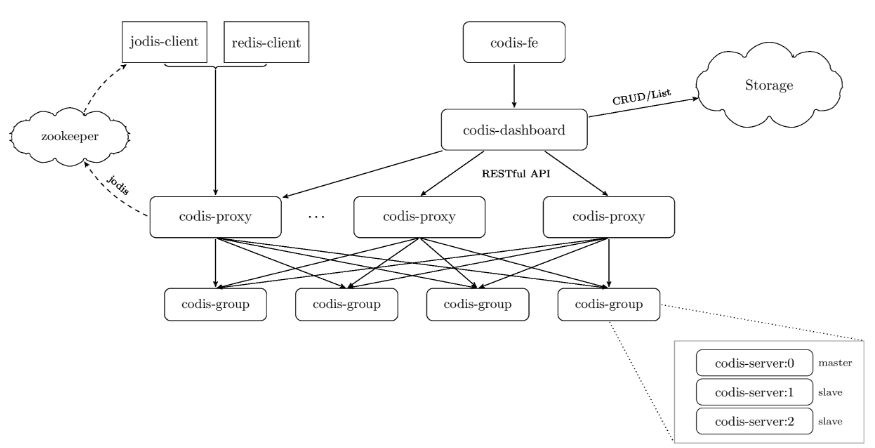

Codis部署拓扑

Codis部署拓扑

Codis数据存储

• 数据根据key分布到1024个slot内
• Key的slotid计算方法 crc32(key) % 1024
• 每个 codis-server 负责一部分数据
• 比如后端有3组codis-server，每个server负责的slot范围可以这样设置：
  • group0 0-300
  • group1 301-600
  • group2 601-1023

Codis模块简介

• Codis Server
  • 基于 redis-2.8.21 分支开发。增加了额外的数据结构，以支持 slot 有关的操作以及数据迁移指令。
• Codis Proxy
  • 客户端连接的 Redis 代理服务, 实现了 Redis 协议。
  • 对于同一个业务集群而言，可以同时部署多个 codis-proxy 实例
  • 不同 codis-proxy 之间由 codis-dashboard 保证状态同步。
• Codis Dashboard
  • 集群管理工具，支持 codis-proxy、codis-server 的添加、删除，以及据迁移等操作。
  • 所有对集群的修改都必须通过 codis-dashboard 完成。
• Codis Admin
  • 集群管理的命令行工具。
  • 可用于控制 codis-proxy、codis-dashboard 状态以及访问外部存储。
• Codis FE
  • 集群管理界面。
• Codis HA
  • 为集群提供高可用。
  • 依赖 codis-dashboard 实例，自动抓取集群各个组件的状态；
  • 会根据当前集群状态自动生成主从切换策略，并在需要时通过 codis-dashboard 完成主从切换。
• Storage
  • 为集群状态提供外部存储。
  • 目前仅提供了 Zookeeper 和 Etcd 两种实现，但是提供了抽象的 interface 可自行扩展。

Codis主从切换

• Codis-HA：自动切换主从的工具。
• 通过RESTful api从 codis-dashboard 中拉取集群状态
• 默认以 5s 为周期
• 该工具会在检测到 master 挂掉的时候主动应用主从切换策略，向codis-dashboard发送主从切换命令。
• 对自动主从切换的支持比较弱
  • 主从切换的限制较多，必须在系统其他组件状态健康，且距离上次主从同步数据在一定时间间隔内才可以执行。
  • 多slave场景，提升其中的一个slave为master，其他的slave仍然会从旧的master同步数据，需要管理员手动操作。

Codis数据迁移流程

• 前提：Codis单条数据迁移是原子操作
• 单条数据迁移过程：
  • 随机选取指定 slot 中的一个
  • 将这个传输给另外一个 codis-server
  • 传输成功后，把本地的这个 删除

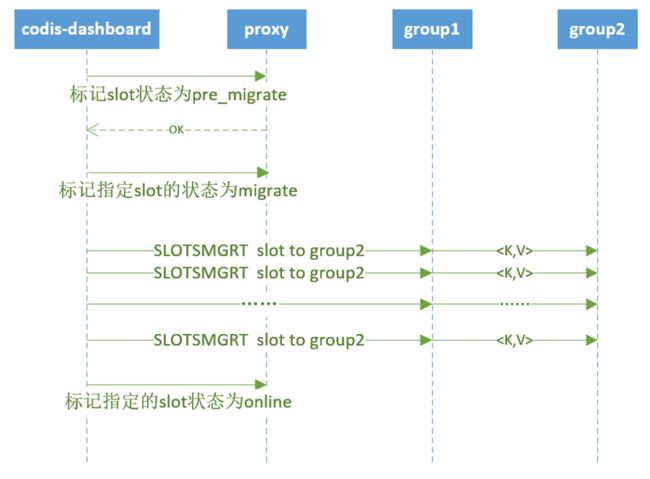

迁移过程如下所示：

迁移过程中，Codis-dashboard与proxy通过zk通信，路由表信息全部存放在zk，保证所有proxy的视图一致。
Codis如何保证数据迁移过程的正确及透明？

• codis-config 在实际修改slot状态之前，会确保所有的 proxy 收到这个迁移请求。
• 迁移过程中, 如果客户端请求 slot 的 key 数据,proxy 会将请求转发到group2上。
  • proxy会先在group1上强行执行一次 MIGRATE key 将这个键值提前迁移过来，
  • 然后再到group2上正常读取

Codis VS Redis

对比参数	Codis	Redis-cluster
Redis版本	基于2.8分支开发	>= 3.0
部署	较复杂。	简单
运维	Dashboard,运维方便。	运维人员手动通过命令操作。
监控	可在Dashboard里监控当前redis-server节点情况，较为便捷。	不提供监控功能。
组织架构	Proxy-Based, 类中心化架构，集群管理层与存储层解耦。	P2P模型，gossip协议负责集群内部通信。去中心化
伸缩性	支持动态伸缩。	支持动态伸缩
主节点失效处理	自动选主。	自动选主。
数据迁移	简单。支持透明迁移。	需要运维人员手动操作。支持透明迁移。
升级	基于redis 2.8分支开发，后续升级不能保证；Redis-server必须是此版本的codis，无法使用新版本redis的增强特性。	Redis官方推出，后续升级可保证。
可靠性	经过线上服务验证，可靠性较高。	新推出，坑会比较多。遇到bug之后需要等官网升级。

1. 理论上，redis-cluster的性能更高，单次请求的延时低。另外，经过实测，两种架构后端单台redis-server的条件下，TPS基本没有差别。
2. Codis的高可用依赖jodis，或者使用LVS进行高可用部署。

我们公司选择Codis的原因

• Redis-cluster没有成熟的应用案例
• Codis支持的命令更加丰富
• 迁移至redis cluster需要修改现有实现；而迁移到codis没这么麻烦，只要使用的redis命令在codis支持的范围之内，只要修改一下配置即可接入。
• Codis提供的运维工具更加友好

Codis简单压测

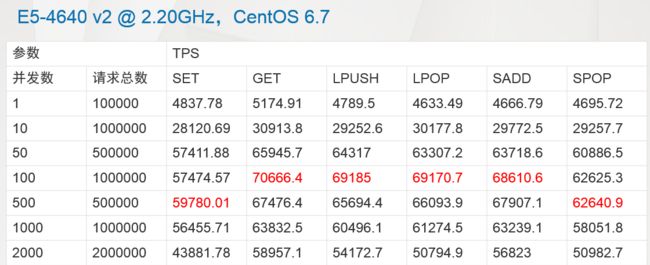

单台Codis Server压测结果

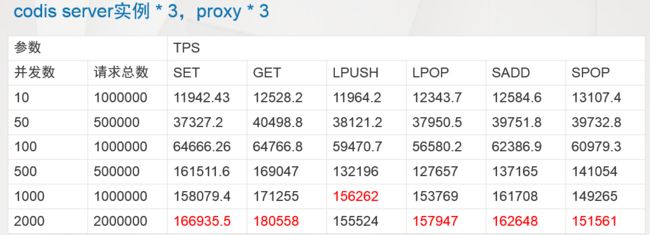

三台Codis-Server的集群压测结果

压测结论

• 针对codis集群压测过程中，后端codis server平均CPU占用约为70%~80%。
• 单台codis的TPS在6w~7w左右，集群的TPS在17w左右，可以达到近乎线性扩展的能力
• 测试期间后台codis-server的负载没有跑满，仍然具有继续压测的潜力。
• 测试期间proxy机器负载低，可以支撑更多后端codis server实例。

使用codis注意事项

• 不支持的命令
  • 不支持的命令列表
• 防止key冲突
  • 建议现有业务接入codis时，加入项目前缀以作区分。
• 使用spring data redis操作codis时，只能使用RedisTemplate系列接口，Cache系列接口不可用
  • Cache系列的接口使用了redis的事务指令，事务在Codis以及Redis Cluster中均未提供支持。
• 避免key value巨大的数据
  • 吞吐量提升不明显
  • 可能造成各codis实例资源占用不均衡
