直播技术原理讲解

现如今App中接入直播功能越来越普遍，接入直播可通过各大厂的云直播平台接入SDK来实现，但是，需要接入直播功能的朋友，做之前还是需要了解直播的过程及原理。

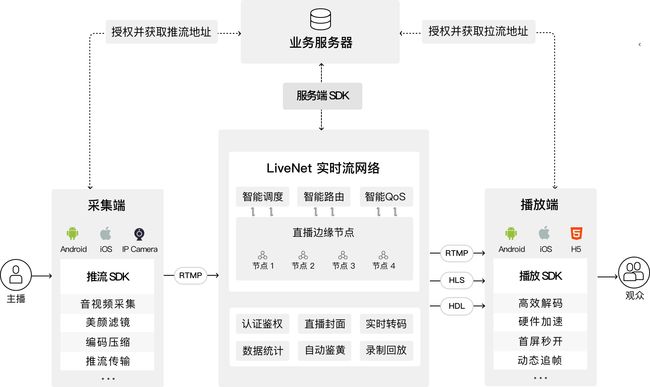

直播App架构图：

推流端过程：

1.音视频采集
2.美颜滤镜处理
3.编码压缩
4.推流

服务器端过程：

1.实时转码
2.录制回放
3.自动鉴黄

拉流端过程：

1.拉流
2.解码
3.播放

功能所需技术：

1. 音视频采集

音频的采集过程主要通过麦克风等设备将环境中的模拟信号采集成 PCM 编码的原始数据，经过降噪、混音等处理后编码压缩成 MP3 等格式的数据分发出去。常见的音频压缩格式有：MP3，AAC，OGG，WMA，FLAC，APE，m4a 和 AMR 等。

视频的采集过程主要由摄像头等设备拍摄成 YUV 编码的原始数据，然后经过编码压缩成 H.264 等格式的数据分发出去。常见的视频封装格式有：MP4、3GP、AVI、MKV、WMV、MPG、VOB、FLV、SWF、MOV、RMVB 和 WebM 等。

2. 美颜滤镜

美颜滤镜依靠开源库GPUImage实现。
GPUImage:基于OpenGL图像和视频处理的跨平台框架。GPUImageFilter提供了各种各样的滤镜。
滤镜处理的原理：把静态图像或者视频的每一帧进行图片处理，通过像素点坐标和RGB颜色值变化实现。

3.编码

通常采用H264编码。
特点：高压缩、高质量，支持多种网络流媒体传输。
编码依据：
在相邻几帧图像中，有差别的像素只有10%以内的点，亮度差变化不超过2%，色度差的变化只有1%以内。
过程：
先编码一个完整图像帧I，P帧不编码全部图像，只编入与I帧的差别，这样P帧既能保存自己的信息，又只要原大小的1/10以内，同理以后的编码，就将一段图像压缩了。这段图像称为一个序列，表示有相同特点的一段数据。

H264协议定义了三种帧：完整编码的帧为I帧；参考前面的帧只包含差异部分编码的帧为P帧；参考前后帧编码的帧叫B帧。H264核心算法是帧内压缩和帧间压缩。生成I帧的算法用的帧内压缩，生成B、P帧算法用的帧间压缩。

4. 推流、拉流

推流就是将编码后的数据通过直播协议发送给流媒体服务器的过程。主流的推拉流协议有httpflv、rtmp、hls。
httpflv：
这种直播传输实际上就是利用的flv文件的特点，只需要一个matedata和音视频各自header，后面的音视频数据就可以随意按照时间戳传输，这种直播数据实际上就是一个无限大的http传输的flv文件，客户端利用flv特性，可以一边接受数据边解码播放。

rtmp：Real Time Messaging Protocol(实时消息传输协议）：
rtmp是adobe研发的开放协议，rtmp其实实质上也是传输的flv格式的数据，同样是flv tag，只不过rtmp在传输上封装了一层，比如rtmp不仅可以直播，也可以推流。rtmp的直播原理同样也是利用了flv文件的特性，只需要一些头信息，后面就可以随意传输音视频数据，达到边传输边播放。

hls：
hls是苹果公司开发的协议，http轮询传输，该协议主要的数据格式是ts视频文件，大致就是将裸流h264和音频直播数据，切片封装成ts段，形成无数的ts小文件，客户端先请求一个m3u8文件，该文件内部会有一列ts文件的地址，客户端按照顺序依次播放ts。

5. 解码

硬解码：用GPU来解码，减少CPU运算
优点：播放流畅、低功耗，解码速度快。
缺点：兼容不好
软解码：用CPU来解码
优点：兼容好
缺点：加大CPU负担，耗电增加、没有硬解码流畅，解码速度相对慢。

6.鉴黄、恐、暴力

每间隔时间对视频采集关键帧图像进行鉴定判断。识别图像中是否存在人物体征并统计人数；识别图像中人物的性别、年龄区间；识别人物的肤色、肢体器官暴露程度；识别人物的肢体轮廓，分析动作行为；提取音频信息关键词，判断是否存在敏感信息。

附录：

音频格式：

1、 WAV
WAV是微软公司开发的一种声音文件格式，用于保存windows平台的音频信息资源。是目前PC机上广泛使用的声音文件格式，几乎所有的音频编辑软件都识别WAV格式。
2、 FLAC
Free Lossless Audio Codec的缩写，中文可理解为无损音频压缩编码。FLAC是一套著名的音频压缩编码，其特点是无损压缩。
3、 MP3
也就是指的是MPEG标准中的音频部分，也就是MPEG音频层。根据压缩质量和编码处理的不同分为3层，分别对应 .mp1 , mp2, . mp3 这3种声音文件。
其特点是文件小，音质好；知道现在还是主流音频格式。
4、 WMA
Windows Media Audio，这种格式以减少数据流量但保持音质的方法来达到比MP3压缩率更高的木器，WMA的压缩率一般可以达到1：18左右；
5、 OGG
OGG格式完全开源，完全免费。与MP3类似，OGG也是对音频进行有损压缩编码，但通过使用更加先进的声学模型去减少损失。因此，相同码率的OGG比MP3的音质更好，文件也更小一些。
6、 AC-3
全称“杜比AC-3“，是杜比公司开发的新一代家庭影院多声道数字音频编码方式。杜比数字AC-3是根据感觉来开发的编码系统多声道环绕声。主流的编解码标准的压缩对象都是YUV图像。

视频格式：

1、 AVI
即音频视频交错格式。是将语音和影响同步组合在一起的文件格式。采用一种有损压缩方式，压缩比较高，画面质量不是太好，但由于绝大多数视频编辑及转换软件导入导出avi格式较快。
2、 MP4
MP4大多使用mpeg-4或H.264视频编码器压缩。RMVB使用real media视频编码器压缩。
3、 MKV
MKV严格的来说并不是一个视频格式，它是多媒体封装格式，最大的特点就是能容纳多种不同类型编码的视频、音频及字幕流，主流的编解码标准的压缩对象都是YUV图像。
4、 FLV
FLV是FLASH VIDEO的简称。由于形成的文件极小；加载速度极快，在网络视频中，运用极为广泛。但仅基本用于网络视频。
5、 MOV
QuickTime具有跨平台、存储空间要求小等特点，采用了有损压缩方式的MOV格式文件，画面效果较AVI格式要稍微好一些。
目前基本仅见于IOS、mac上，但大多数播放器仍支持该格式。
6、3GP
3GP是一种3G流媒体的视频编码格式，3GP是MP4格式的一种简化版本，减少了储存空间和较低的频宽需求，让手机上有限的储存空间可以使用。

YUV：

一般的视频采集芯片输出的码流一般都是YUV数据流的形式。YUV是指亮度参量和色度参量分开表示的像素格式，作用是描述影像色彩及饱和度，用于指定像素的颜色。
Y：亮度分量（Luminance）
UV：2个色度分量（Chrominance）
