物联网网关MQTT应用与配置测试介绍

1.MQTT介绍：

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议），作为除Modbus外最常用的协议之一，因其基于发布/订阅的模式，具有资源消耗少、效率高的优势，从而受到行业内的广泛使用。

2.MQTT应用原理：

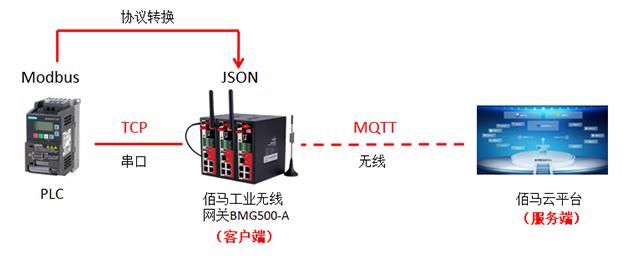

如以上MQTT应用原理图所示，带Modbus协议的上位机（如PLC），通过串口（RS485）接入到佰马工业无线网关BMG500-A，网关将采集上来的Modbus数据转换成JSON数据格式，再通过MQTT上传到云平台。

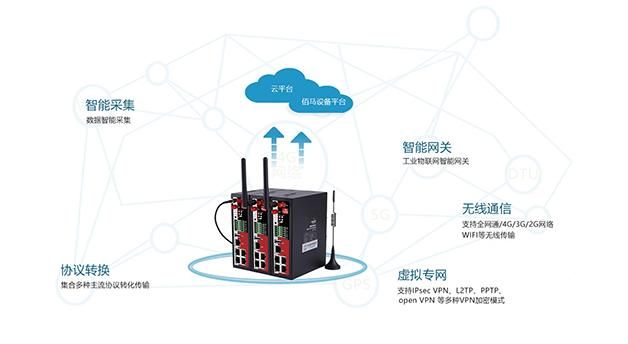

3.案例设备介绍

佰马工业级无线网关, 欧盟CE认证，EMC四级认证、支持MQTT协议，网络覆盖5G/4G/3G。恶劣环境适用专利等。广泛应用于远程监测、远程控制等领域。

二、MQTT应用环境的搭建与具体配置

根据上面MQTT实际应用原理图可知，要搭建一个模拟环境测试验证MQTT的功能，需要准备以下相应的软件与硬件：

◆ 软件Modbus Slave，用来模拟下位机（如PLC、电表等）;

◆ 佰马工业无线网关BMG500(或者BMG520)一台;

◆ 以apache-apollo作为辅助工具，分别搭建客户端和服务端，模拟数据的发布/订阅.

1、Modbus Slave设置

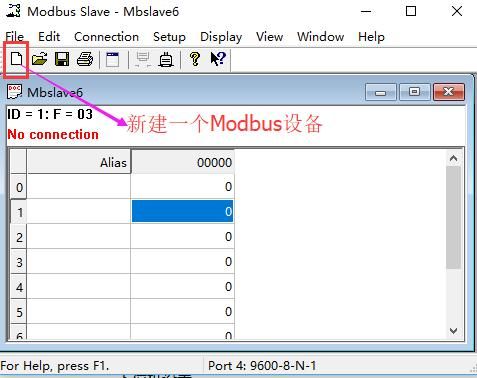

1）打开Modbus slave软件，新建一个Modbus设备

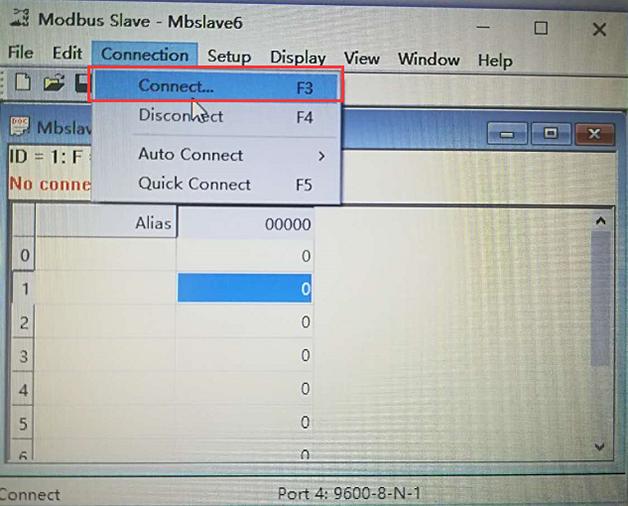

2）串口链接

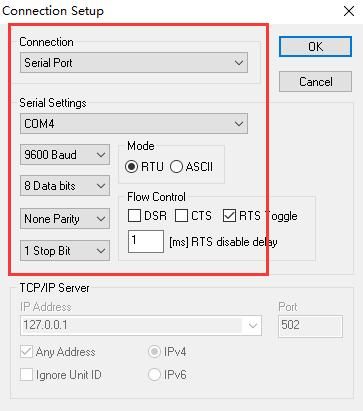

设置串口信息

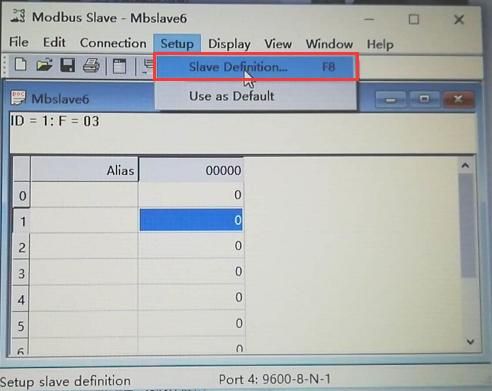

设置Modbus设备参数

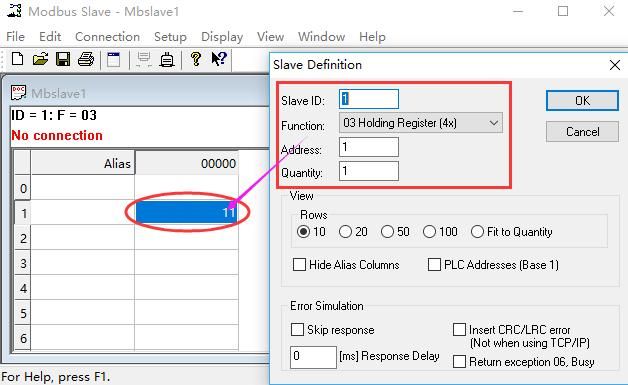

3）设置Modbus设备编号、功能码、寄存器地址、寄存器数量

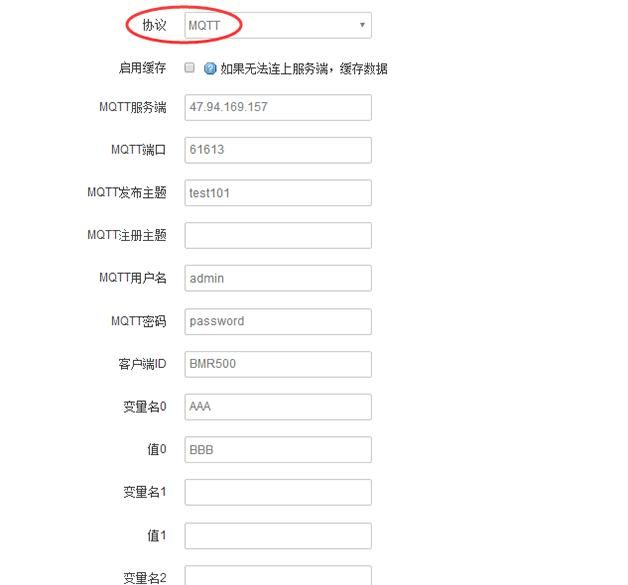

2、工业无线网关MQTT设置

3、发布与订阅

以apache-apollo作为辅助工具，分别搭建客户端和服务端，然后开启两个客户端，作为客户端的发布与订阅

1、apache-apollo工具的下载、安装这里不做详细说明，可以参网上资料：https://www.cnblogs.com/huhongy/p/7929299.html

2、MQTT客户端的配置

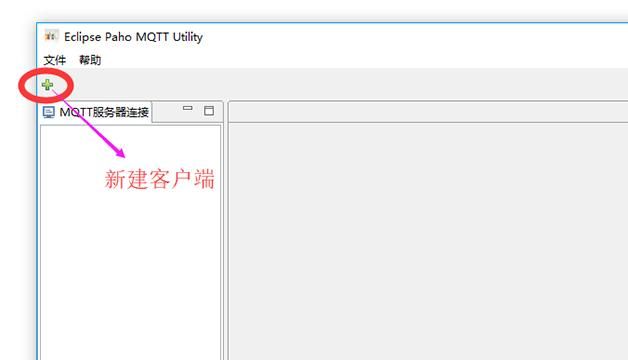

运行软件paho.exe，点击“+”，新建两个客户端，一个作为发布，一个作为订阅

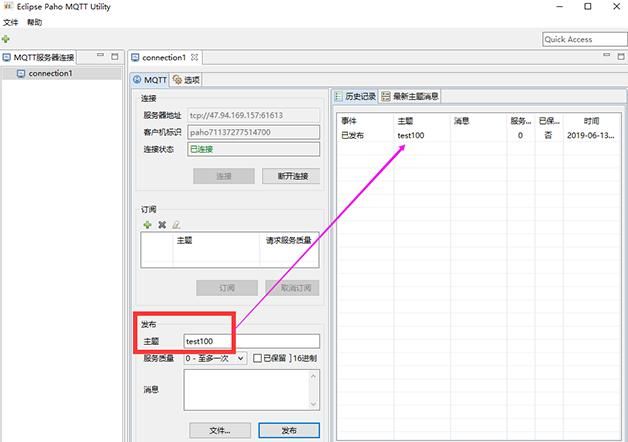

1）客户端建立连接，并发布消息

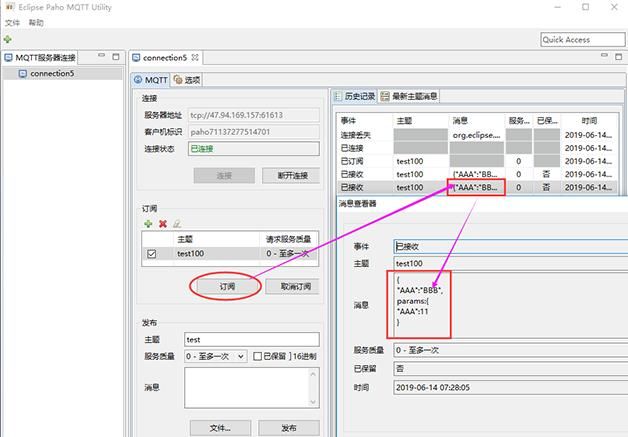

2）客户端建立连接，订阅消息
