74HC595 寄存器原理

74HC595 寄存器原理图（内部包含了一个8位移位寄存器和8位锁存寄存器)：

74HC595的引脚图：

Q0-Q7：输出引脚

GND：接地

VCC：正电源电压接5V电源

DS：串行数据输入引脚（串行输入：数据以二进制的形式按顺序一位一位地传输）

SHCP：移位寄存器的时钟引脚，SHCP发生一次上升沿（先拉低电平再拉高电平）的时候，把DS引脚上取得当前的数据（高/低电平）并把取到的这一位数据保存到移位寄存器里（如果移位寄存器存在数据将会被输出到引脚Q7S上）

STCP：8位锁存寄存器的时钟引脚，当移位寄存器的8位数据全部传输完毕后，制造一次锁存寄存器时钟引脚的上升沿（先拉低电平再拉高电平）。移位寄存器里的8位数据将复制到锁存寄存器中（如果锁存寄存器存在数据将会被替换），一旦进入了锁存寄存器，除非断电或重置数据（MR口设置为低电平），锁存器的数据不会再改变

OE：输出使能引脚，控制锁存器里的数据是否输出到Q0-Q7输出引脚上。低电平时输出，高电平时不输出（既不是高电平，也不是低电平而是高阻态，不通电）。

MR：重置内部寄存器的引脚。低电平重置内部寄存器。

Q7S：串行输出引脚

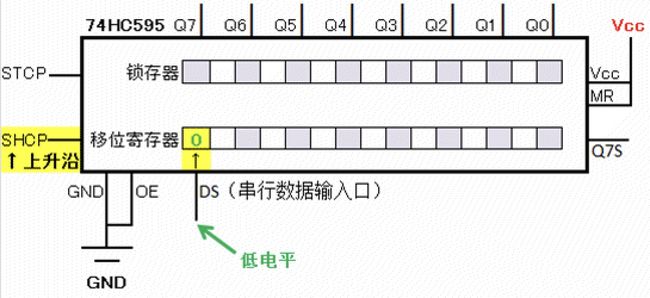

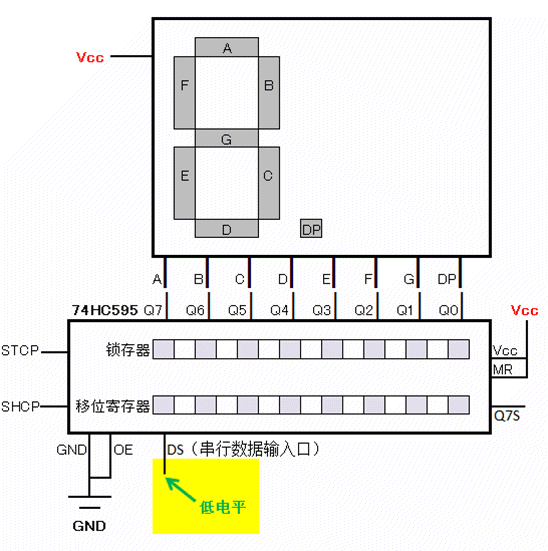

传输过程图：
