一、预备知识

LVM全称为Logical Volume Manager 逻辑卷管理器，LVM是Linux环境中对磁盘分区进行管理的一种机制，是建立在硬盘和分区之上、文件系统之下的一个逻辑层，可提高磁盘分区管理的灵活性。其中

PV：Physical Volume 物理卷

VG：volume Group 卷组

LV：Logincal Volume 逻辑卷

我们要创建逻辑卷，首先要创建物理卷PV，之后创建卷组VG，最后才创建逻辑卷LV，下面是逻辑卷创建的详细过程：


首先通过fdisk –l 查看系统上所有硬盘和分区的使用情况

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第1张图片


我们从空的硬盘sdb上创建两个分区sdb1 5G，sdb2 5G为接下来做LVM做准备，注意的是我们在创建分区是需要设定分区的类型Linux LVM的分区类型为8e，并且这些分区要被内核识别，通过cat /proc/partions进行查看，若没有显示，则需要让内核重新进行探测，对于RHEL5版本的通过命令partprobe DEVICE命令，对于RHEL6的通过patx –a DEVICE，若仍无法识别则需要重启

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第2张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第3张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第4张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第5张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第6张图片

二、创建物理卷

将新创建的两个分区/dev/sdb1 /dev/sdb2创建成物理卷：所用的命令为pvcreate /dev/adb{1,2} 当然也可以分开进行设定

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第7张图片

通过pvs 和pvdisplay可以查看物理卷的信息，后面也可以指定特定的物理磁盘，查看某一个物理卷的信息

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第8张图片

三、创建卷组

物理卷pv创建好之后，才可以创建卷组，创建卷组则用命令vgcreate，并将刚才创建的两个物理卷加入该卷组，其中PE的默认大小为4MB，PE是卷组的最小存储单位，可以通过-s选项指定PE的大小，可以通过vgs或者vgdisplay来查看创建的卷组

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第9张图片

四、创建逻辑卷

卷组VG创建好之后，才可以创建逻辑卷LV，逻辑卷的创建命令为lvcreate，创建好之后可以通过lvs或者lvdisplay开查看创建的逻辑卷，需要说明的是在创建lv的时候需要指定其大小，选项为-L，逻辑卷的名字选项-n，也可以指定PE的个数选项-l

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第10张图片


五、创建文件系统

逻辑卷textlv创建好之后，就可以在上面创建文件系统，以ext3文件系统为例，应该注意的是逻辑卷的引用需要逻辑卷的设备文件，逻辑卷的设备文件有两种书写方式

/dev/VG_NAME/LV_NAME

/dev/mapper/VG_NAME-LV_NAME

以我们做的为例逻辑卷的设备文件为

/dev/myvg/textlv或者是/dev/mapper/myvg-textlv

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第11张图片


六、挂载

将创建好的文件系统/dev/myvg/textlv挂载到/mnt上，若实现以后服务器重启自动挂载，需要将创建好的文件系统挂载到配置文件/etc/fstab里面


Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第12张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第13张图片

为了查看/etc/fstab/是否正确，可以先卸载逻辑卷textlv，然后使用mount –a是内核重新读取/etc/fstab，看是否能够自动挂载

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第14张图片

七、如何扩大卷组

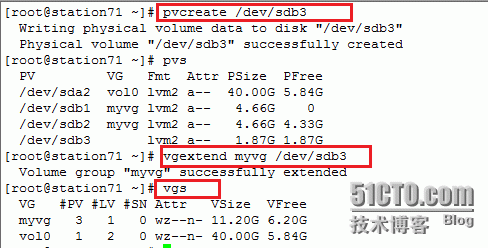

重新从第二个硬盘上创建一个分区sdb3，并将创建好的分区加入大已经存在的卷组myvg中

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第15张图片

八、如何扩大逻辑卷

首先要确定扩展多大，并确定当前逻辑卷所在的卷组有足够的空闲空间可用，扩展时要先扩展物理边界，在扩张逻辑边界

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第16张图片

九、如何缩减逻辑卷

确定要缩减为多大？至少能容纳原有的所有数据，逻辑卷缩减有风险，所以要卸载并强行检测文件系统

缩减逻辑卷空间的步骤如下：

1.先卸载逻辑卷/dev/myvg/textlv

2.然后通过e2fsck命令检测逻辑卷上空余的空间

3.使用resize2fs将文件系统减少到3G

4.再使用lvreduce命令将逻辑卷减少到3G

注意，文件系统大小和逻辑卷大小一定要保持一致才行，如果逻辑卷大于文件系统，由于部分区域未格式化成文件系统会造成空间的浪费，如果逻辑卷小于文件系统，那数据就出问题了

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第17张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第18张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第19张图片

十、如何缩减卷组

首先要确定移除的物理卷，将此物理卷上的数据转移至其他的物理卷，然后从卷组中将此物理卷移除

如何创建快照卷

要创建快照要满足三个条件：

1.生命周期为整个数据时长，在这段时长内，数据的增长量不能超出快照卷大小

2.快照卷应该是只读的

3.跟原卷在同一个卷组内

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第20张图片

在对快照进行归档压缩后可以对快照进行删除操作

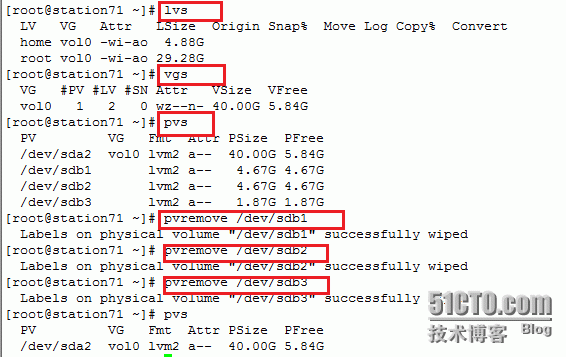

十一、删除逻辑卷，卷组和物理卷

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第21张图片

Linux LVM逻辑卷配置过程详解（创建、扩展、缩减、删除、卸载、快照创建）_第22张图片

移除物理卷之后可以将这些分区转化成普通的分区，即系统ID为83


总结：LVM逻辑卷是Linux里面一个很棒的空间使用机制，因为分区在没有格式化的情况下是没有办法加大或者放小的。通过LVM可以将你的磁盘空间做到灵活自如。
