图形界面程序的框架

第109篇

极客时间《许式伟的架构课》课程笔记。

事件

• 任何桌面操作系统每个进程都有一个全局的事件队列Event Queue
• 所有输入动作都会产生一个事件Event，并且操作系统负责将它放入进程的时间队列
• 过程如下：硬件中断-->收到对应事件-->确定事件的目标进程-->将事件放入目标进程的事件队列

窗口与事件响应

• 窗口Window，也叫视图View，是一个独立可复用的界面元素UI Element
• 窗口响应发送给它的事件Event，修改内部状态，然后调用GDI更新界面显示
• 响应事件的两种常见机制：一种是事件处理类（EventHandler，在 iOS 中叫 Responder）；另一种是用委托（delegate）
• 不只是窗口可以响应事件，应用程序（Application）也可以

事件分派

• 事件分派（Event Dispatch）通常由事件分派循环完成，实现全局的事件队列到窗口
• 事件处理链（EventHandler Chain）负责指派响应事件的目标窗口
• 不同事件分派过程不同，鼠标和触摸屏的事件一般是事件发生所在窗口，例外是拖放
• 键盘事件通常是焦点窗口先响应，如果不感兴趣再逐层上升，直到顶层窗口

窗口内容绘制

• 收到绘制消息时，需要操作系统的GDI子系统进行窗口内容绘制
• 绘制内容分为两大类：2D和3D
• 2D内容一般由操作系统GDI支持
• 3D内容一般由OpenGL或Vulkan跨平台方案实现
• GDI是操作系统性能要求最高最耗电的子系统，一般通过硬件加速完成

通用控件

• 操作系统提供的通用界面元素，一般称为控件（Control）
• 常见控件：静态文本 (Label)、按钮 (Button)、单选框 (RadioBox)、复选框 (CheckBox)、输入框 (Input，也叫 EditBox/EditText)、进度条 (ProgressBar)等

总结

• 桌面应用程序通常由用户交互驱动
• 在操作系统的所有子系统中，交互相关的子系统是毫无疑问的差异性最大的子系统

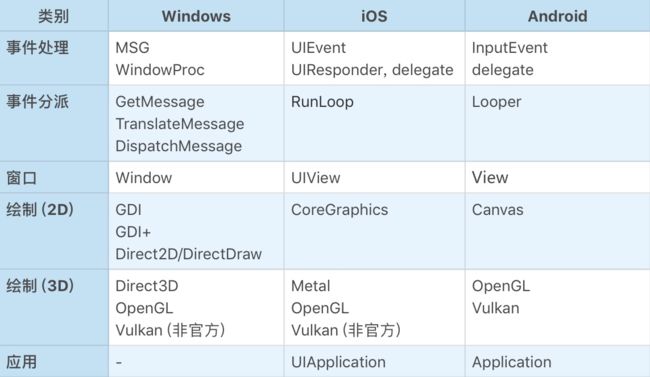

交互相关子系统差异
