Learning Openstack Part 13 Neutron(5) - 获取dhcp IP过程

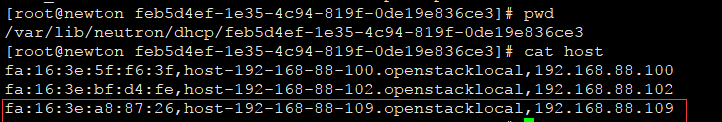

在创建 instance 时，Neutron 会为其分配一个 port，里面包含了 MAC 和 IP 地址信息。这些信息会同步更新到 dnsmasq 的 host 文件。如下图所示：

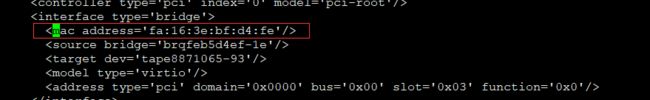

同时 nova-compute 会设置 虚拟机实例的 VIF 的 MAC 地址:


一切准备就绪，instance 获取 IP 的过程如下：


1. cirros-vm1 开机启动，发出 DHCPDISCOVER 广播，该广播消息在整个 flat_net 中都可以被收到。
2. 广播到达 veth tap，然后传送给 veth pair 的另一端 ns-ea6c0f3f-6e。dnsmasq 在它上面监听，dnsmasq 检查其 host 文件，发现有对应项，于是dnsmasq 以 DHCPOFFER 消息将 IP（192.168.88.109）、子网掩码（255.255.255.0）、地址租用期限等信息发送给虚拟机实例。
3. cirros-vm1 发送 DHCPREQUEST 消息确认接受此 DHCPOFFER。
4. dnsmasq 发送确认消息 DHCPACK，整个过程结束。
