LVS DR模式搭建、keepalived + LVS

LVS DR模式搭建
三台机器

    调度器（director）
         IP：192.168.3.74

        real server1(real1)
        IP：192.168.3.76

        real server2(real2)
        IP：192.168.3.83

        VIP：192.168.3.100

开始搭建

配置director

[root@centos7 ~]# vim /usr/local/sbin/lvs_dr.sh

#! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward
#开启端口转发
ipv=/usr/sbin/ipvsadm
vip=192.168.3.100
rs1=192.168.3.76
rs2=192.168.3.83
#注意这里的网卡名字
ifdown eno16777736
ifup eno16777736
#在此重启网卡的目的是避免重复设置命令行提供的IP
ifconfig eno16777736:2 $vip broadcast $vip netmask 255.255.255.255 up
#绑定VIP到dir的虚拟网卡eno16777736:2
route add -host $vip dev eno16777736:2
#添加网关
$ipv -C
$ipv -A -t $vip:80 -s wrr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 1
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1
#设置ipvsadm规则，-g=gateway：使用默认网关（DR模式）

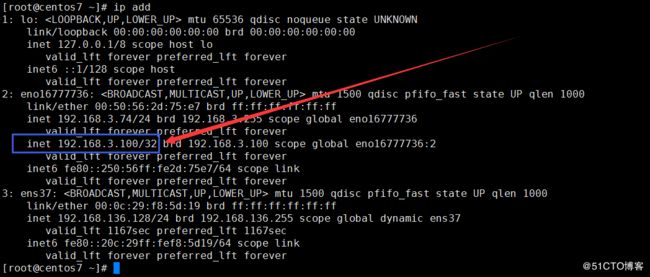

[root@centos7 ~]# sh /usr/local/sbin/lvs_dr.sh
Device 'eno16777736' successfully disconnected.
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/3)

分别在real1、real2配置下面的脚本：

[root@test ~]# vim /usr/local/sbin/lvs_rs.sh

#/bin/bash
vip=192.168.3.100
#把vip绑定在lo上，是为了实现rs直接把结果返回给客户端
ifdown lo
ifup lo
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
#以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

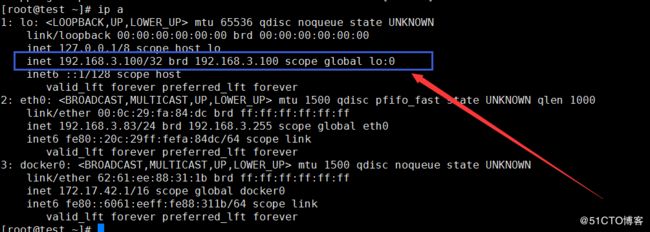

[root@test ~]# sh /usr/local/sbin/lvs_rs.sh
没任何输出表示执行成功

验证：
访问vip：192.168.3.100，交替变换rs1、rs2内容

keepalived + LVS

当以上的lvs挂了，那服务就停止了，现用到keepalived高可用，将lvs搭建一个集群，保障lvs宕机后会另外一个代替。
keepalived内置了ipvsadm的功能，所以不需要再安装ipvsadm包；当一台主机宕机后，自动移除，正好后自动添加
三台机器分别为：

 dir（安装keepalived）192.168.3.74
 rs1 192.168.3.76
 rs2 192.168.3.83
 vip 192.168.3.120

1、[root@centos7 ~]# yum install -y keepalived
2、[root@centos7 ~]# vim /etc/keepalived/keepalived.conf

                vrrp_instance VI_1 {
    #备用服务器上为 BACKUP
    state MASTER
    #绑定vip的网卡
    interface eno16777736
    virtual_router_id 51
    #备用服务器上为90
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.3.101
    }
}
virtual_server 192.168.3.101 80 {
    #(每隔10秒查询realserver状态)
    delay_loop 10
    #(lvs 算法)
    lb_algo rr
    #算法(DR模式)
    lb_kind DR
    #(同一IP的连接60秒内被分配到同一台realserver)
    persistence_timeout 0
    #(用TCP协议检查realserver状态)
    protocol TCP
    real_server 192.168.3.76 80 {
        #(权重)
        weight 1
        TCP_CHECK {
        #(10秒无响应超时)
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }
    real_server 192.168.3.83 80 {
        weight 1
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
     }
}

启动：
[root@centos7 ~]# systemctl start keepalived

[root@centos7 ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.3.120:80 wlc
  -> 192.168.3.76:80              Route   100    0          0
  -> 192.168.3.83:80              Route   100    0          0

配置rs服务：
[root@test ~]# vim /usr/local/sbin/lvs_rs.sh

#/bin/bash
vip=192.168.3.120
#把vip绑定在lo上，是为了实现rs直接把结果返回给客户端
ifdown lo
ifup lo
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
#以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

验证：
在浏览器访问VIP：192.168.3.120，刷新网页，访问结果由real1、real2交替回复。
