一,实验架构

本实验主要研究如何使用keepalived+lvs实现负载均衡群集,环境由一台keepalived和两台web服务器组成,keepalived的高可用群集不会在此实验中出现。

keepalive
172.24.3.10
web1
172.24.3.11

web2

172.24.3.12
vip
172.24.3.20


二,实验过程


keepalived服务器

1,安装支持软件

kernel-devel, openssl-devel, popt-devel, ipvsadm


2,编译安装keepalived


3,使用keepalived服务


4,修改主配文件

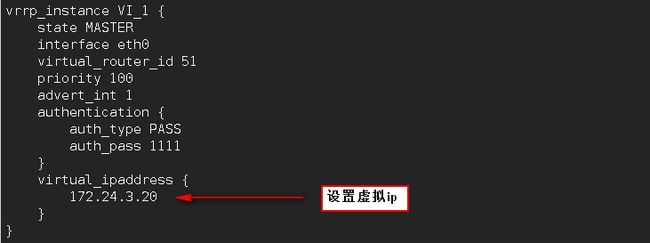

keepalived+lvs实现负责均衡群集_第1张图片

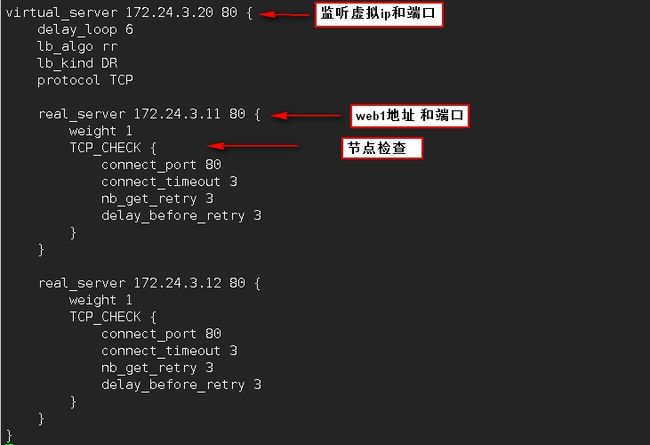

keepalived+lvs实现负责均衡群集_第2张图片

5,添加防火墙规则并启用keepalived服务



web服务(两台服务器均同样操作)

1,配置虚拟ip地址



2,添加vip访问本地路由

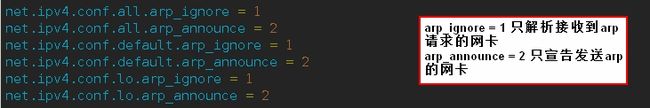

3,调整/proc响应参数

在/etc/sysctl.conf   文件中添加,添加完成后用sysctl -p重新加载

keepalived+lvs实现负责均衡群集_第3张图片

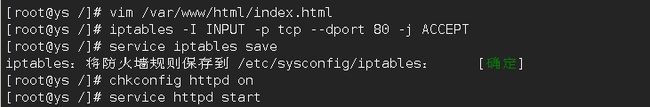

4,添加防火墙规则,启用httpd服务

keepalived+lvs实现负责均衡群集_第4张图片

测试完成
