radius协议配置和在CISCO的acs实现对telnet的验证以及级别验证

1.AAA 简介
         AAA 是 Authentication，Authorization and Accounting（认证、授权和计费）的简称，它提供了一个对认证、授权和计费这三种安全功能进行配置的一致性框架，实 际上是对网络安全的一种管理。
         这里的网络安全主要是指访问控制，包括：
          哪些用户可以访问网络服务器。
          具有访问权的用户可以得到哪些服务。
          如何对正在使用网络资源的用户进行计费。

（1） 认证功能
        AAA 支持以下认证方式：
      不认证：对用户非常信任，不对其进行合法检查。一般情况下不采用这种方式。
      本地认证：将用户信息（包括本地用户的用户名、密码和各种属性）配置在设备上。本地认证的优点是速度快，可以降低运营成本；缺点是存储信息量受设备硬件条件限制。
     远端认证：支持通过 RADIUS 协议或 HWTACACS 协议进行远端认证，设备（如 Quidway 系列交换机）作为客户端，与 RADIUS 服务器或 TACACS 服务器通信。对于 RADIUS 协议，可以采用标准或扩展的 RADIUS 协议。

（2） 授权功能
        AAA 支持以下授权方式：
     直接授权：对用户非常信任，直接授权通过。
     本地授权：根据设备上为本地用户帐号配置的相关属性进行授权。
     RADIUS 认证成功后授权：RADIUS 协议的认证和授权是绑定在一起的，不能单独使用 RADIUS 进行授权。
     HWTACACS 授权：由 TACACS 服务器对用户进行授权。

（3）计费功能
       AAA 支持以下计费方式：
     不计费：不对用户计费。
     远端计费：支持通过 RADIUS 服务器或 TACACS 服务器进行远端计费。
AAA 一般采用客户端/服务器结构：客户端运行于被管理的资源侧，服务器上集中存放用户信息。因此，AAA 框架具有良好的可扩展性，并且容易实现用户信息的集中管理。

2. RADIUS 协议简介
         AAA 是一种管理框架，因此，它可以用多种协议来实现。在实践中，人们最常使用RADIUS 协议来实现 AAA。
        （1） 什么是 RADIUS
     RADIUS（Remote Authentication Dial-In User Service，远程认证拨号用户服务）是一种分布式的、客户端/服务器结构的信息交互协议，能保护网络不受未授权访问的干扰，常被应用在既要求较高安全性，又要求维持远程用户访问的各种网络环境 中。
     RADIUS 服务包括三个组成部分：
      协议：RFC 2865 和 RFC 2866 基于 UDP/IP 层定义了 RADIUS 帧格式及其消息传输机制，并定义了 1812 作为认证端口，1813 作为计费端口。
      服务器：RADIUS 服务器运行在中心计算机或工作站上，包含了相关的用户认 证和网络服务访问信息。
      客户端：位于拨号访问服务器设备侧，可以遍布整个网络。

RADIUS 基于客户端/服务器模型。交换机作为 RADIUS 客户端，负责传输用户信息到指定的 RADIUS 服务器，然后根据从服务器返回的信息对用户进行相应处理（如接入/挂断用户）。RADIUS 服务器负责接收用户连接请求，认证用户，然后给交换
机返回所有需要的信息。

RADIUS服务器通常要维护三个数据库，如图 1-1所示。
    第一个数据库“Users”用于存储用户信息（如用户名、口令以及使用的协议、IP 地址等配置）。
    第二个数据库“Clients”用于存储 RADIUS 客户端的信息（如共享密钥）。
    第三个数据库“Dictionary”存储的信息用于解释 RADIUS 协议中的属性和属性值的含义。

（2） RADIUS 的基本消息交互流程
RADIUS客户端（交换机）和RADIUS服务器之间通过共享密钥来认证交互的消息，增强了安全性。RADIUS协议合并了认证和授权过程，即响应报文中携带了授权信息。用户、交换机、RADIUS服务器之间的交互流程如图 1-2所示。

基本交互步骤如下：

（1）用户输入用户名和口令。
(2)RADIUS 客户端根据获取的用户名和口令，向 RADIUS 服务器发送认证请求包（Access-Request）。
（3)RADIUS 服务器将该用户信息与 Users 数据库信息进行对比分析，如果认证成功，则将用户的权限信息以认证响应包（Access-Accept）发送给 RADIUS 客户端；如果认证失败，则返回 Access-Reject 响应包。
(4) RADIUS 客户端根据接收到的认证结果接入/拒绝用户。如果可以接入用户，则 RADIUS 客 户 端 向 RADIUS 服 务 器 发 送 计 费 开 始 请 求 包（Accounting-Request），Status-Type 取值为 start。
（5）RADIUS 服务器返回计费开始响应包（Accounting-Response）。

（6）用户开始访问资源。
（7）RADIUS 客 户 端 向     RADIUS 服 务 器 发 送 计 费 停 止 请 求 包（Accounting-Request），Status-Type 取值为 stop。
（8）RADIUS 服务器返回计费结束响应包（Accounting-Response）。
（9）  用户访问资源结束。

3. 配置准备
          如果采用远端认证、授权或计费方案时，需要已经创建 RADIUS 或 HWTACACS 方案。
          RADIUS方案（radius-scheme）：可以通过引用配置好的RADIUS方案来实现认证、授权、计费。

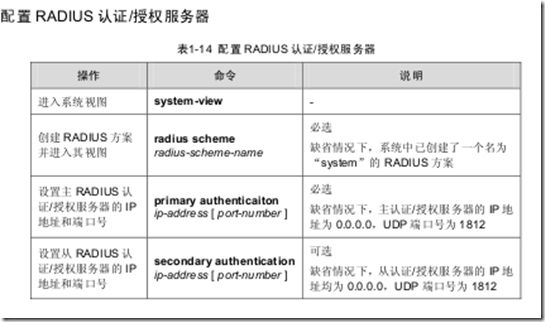

配置 RADIUS 协议
    RADIUS 协议配置是以 RADIUS 方案为单位进行的，  一个 RADIUS 方案在实际组网环境中既可以运用于一台独立的 RADIUS 服务器，也可以运用于两台配置相同、但IP 地址不同的主、从 RADIUS 服器。当创建一个新的 RADIUS 方案之后，需要对属于此方案的 RADIUS 服务器的 IP 地址和 UDP 端口号进行设置，这些服务器包括认证/授权和计费服务器，而每种服务器又有主服务器和从服务器的区别。每个RADIUS 方案的属性包括：主服务器的 IP 地址、从服务器的 IP 地址、共享密钥以及 RADIUS 服务器类型等。

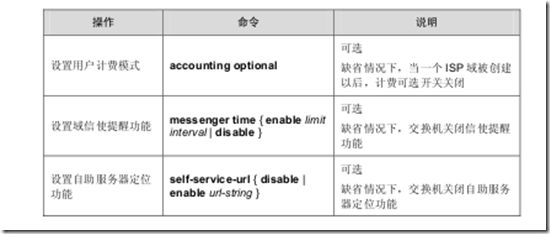

    在实际组网环境中，上述参数的设置需要根据具体需求来决定。但是必须至少设置一个认证/授权服务器和一个计费服务器（如果不配置计费服务器，则必须配置accounting optional 命令）。同时，保证交换机上的 RADIUS 服务端口设置与RADIUS 服务器上的端口设置保持一致。

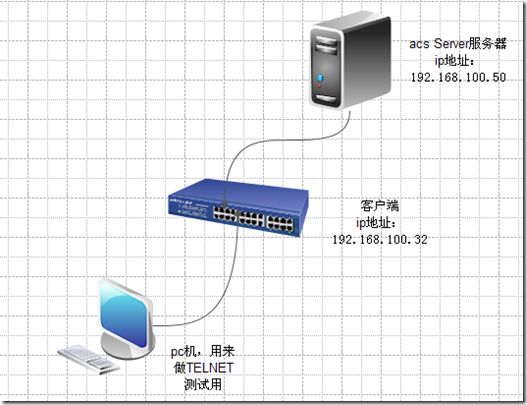

下面给大家举个案例来了解这些用法：

1.安装及配置过程：

在服务器2003上安装java软件包jdk-6u22-windows-i586.exe

安装JAVA软件都是默认安装。

然后将一个名为h3c.ini的文件导入到acs服务器中。h3c.ini的文件内容如下：

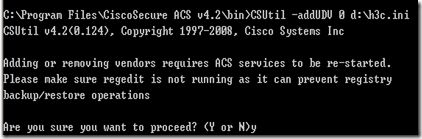

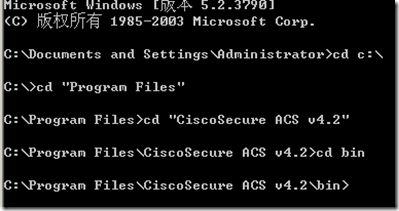

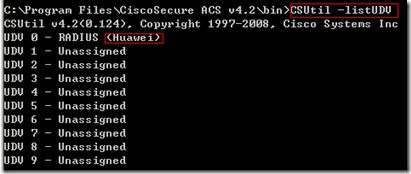

我将h3c.ini文件放在了D盘，将ACS v4.2安装在了C盘，具体导入过程如下：

导入成功。

下面是安装acs：

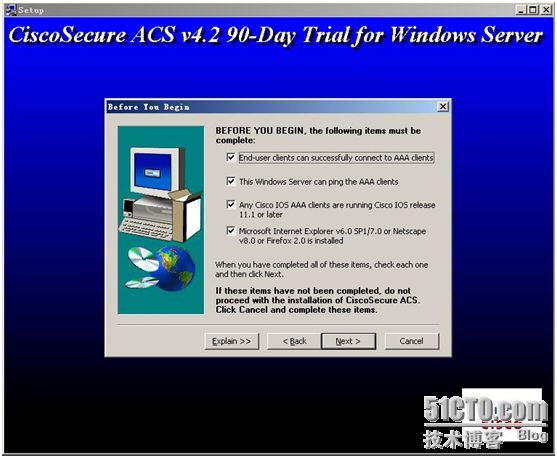

安装ACS-4.2.0.124-SW.exe

（2） 点ACCEPT,再点NEXT，选择四项

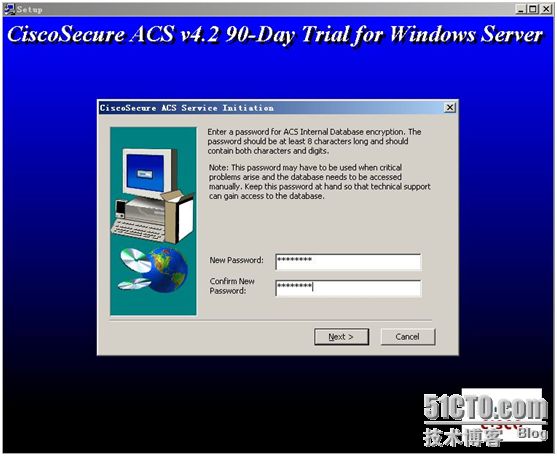

（3）输入数据库管理员密码

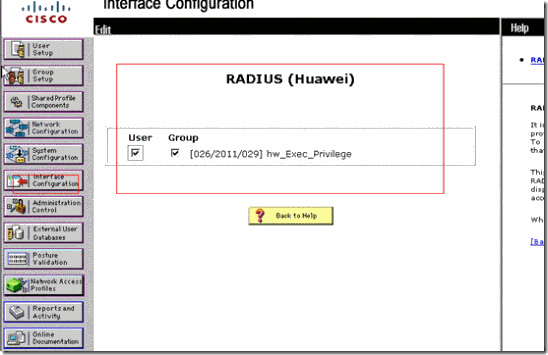

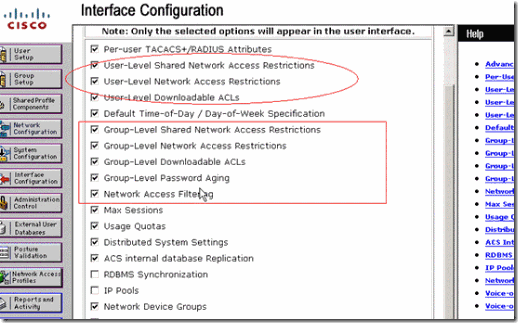

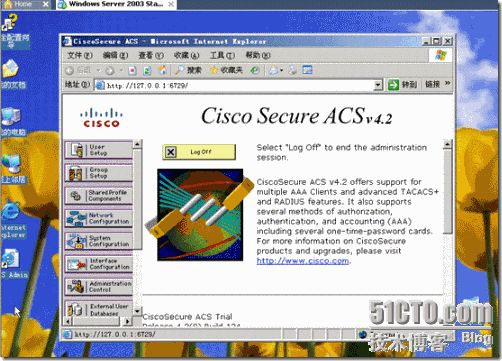

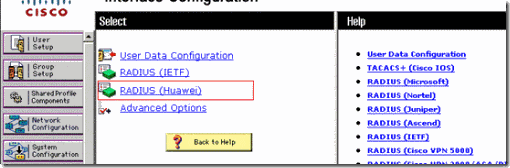

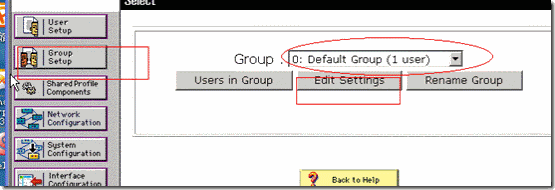

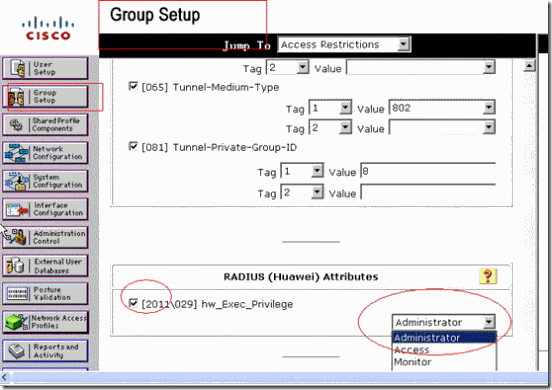

（4）安装以后会在桌面出现 ACS domain ，双击ACS domain，进行以下配置：

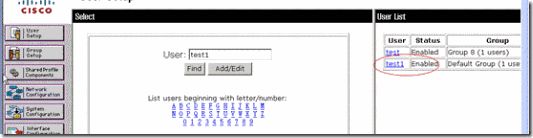

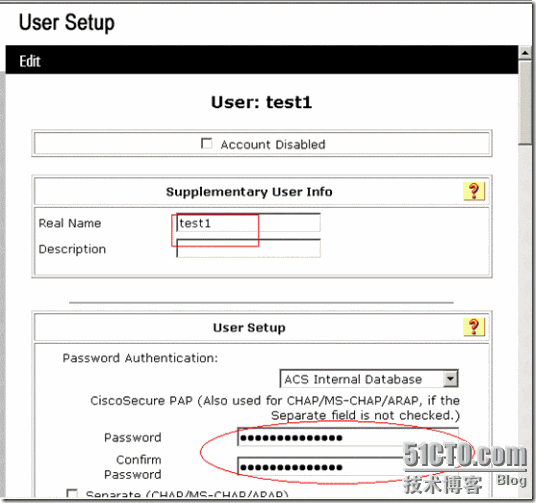

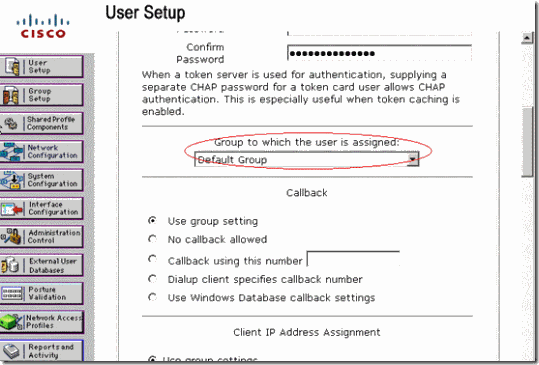

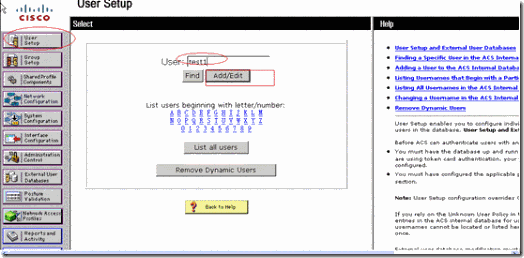

增加用户：

添加服务器：

下面是在交换机上所做的配置：

System-view

Sysname sw1

Radius scheme abc

Primary authentication 192.168.100.50

Key authentication 123456

Accounting optional

Server-type standard

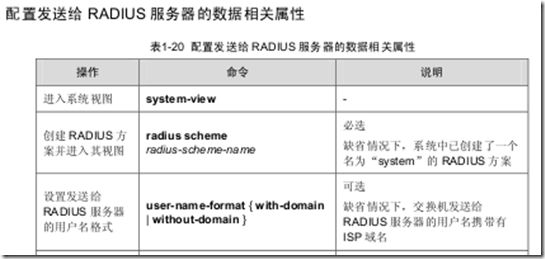

User-name-format without-domain

Quit

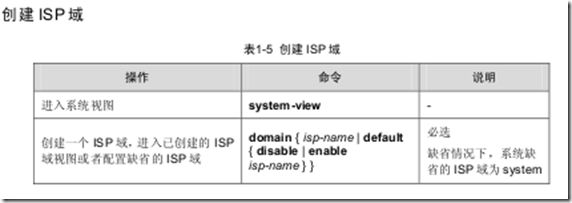

Domain zzu

Radius scheme abc

Access-list enable 10

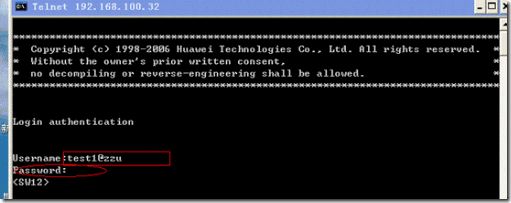

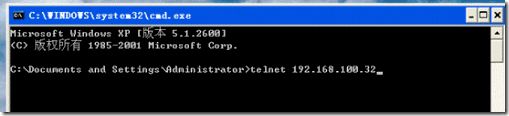

以下是在pc机上做测试：

以上完成了telnet验证以及级别验证。
