XMan冬令营 哈尔滨 day2 安卓应用程序逆向分析

安卓应用程序

Why Android?

• app - 移动互联网的入口

• 安全研究的交集

• Android的市场份额

逆向安卓应用的目的？

• Flag？

• 漏洞？

• 恶意代码

• 好奇心？

认识APK文件

1. 清单文件 AndroidManifest.xml

   • xml文件

   • 二进制数据

   • 内容

     • 包名 名称 图标 targetSDK 版本号

     • 需要的权限列表

     • 使用的组件信息

   Android应用四大组件

   • Activity 可视界面：生命周期，启动模式

   • Service 服务：前台与后台

   • BroadCast Recevicer 广播：发送接收，静态动态

   • Content Provide 内容提供者： URI 数据库 增删查改

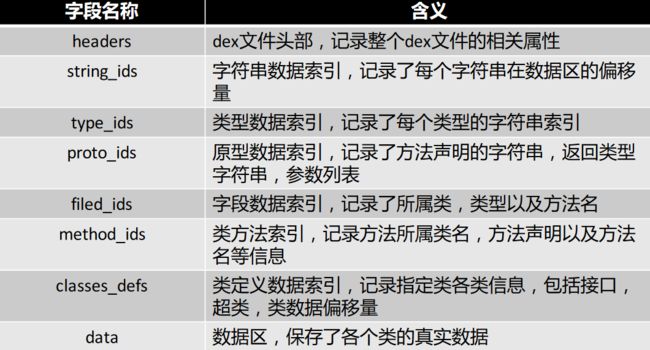

2. DEX文件

   • Java -> dex

   • Daivik/ART虚拟机

   • Muti-dex

   • Magic: dex.035



3. so文件

   • C/C++ -> so

   • JNI

   • 第三方库 （opencv、unity）

   • 架构： armeabi，armeabi-v7a，x86，mips，arm64-v8a，mips64，x86_64 ...

4. 签名文件

   为什么要签名？

   • 防篡改

   • App升级

   • 代码或数据共享： QQ&微信&王者荣耀

5. META-INF目录

   • MANIFEST.MF 所有文件SHA1/SHA256的base64编码

   • CERT.SF MANIFEST.MF文件SHA1/SHA256的base64编码

   • CERT.RSA/.DES 签名的公钥，SF签名后的数据

   修改文件会导致签名发生变化？ NO

   签名格式 v1 v2

   可在此目录中标记渠道号，记录应用市场来源

Android应用的逆向分析与技巧

逆技： 一机(root) 一APK 一椅 一钛合金眼

逆向流程：反编译 -》 目标定位 《-》核心目标逆向

类比追女生： 信息搜集 -》 找突破口 《-》核心突破口

1. 反编译

关注文件

• Manifest 可读的xml文件

• Res 可读的资源

• dex Dex -> Smali -> Java

• so elf -> asm -> C++

• dex -> smali baksmali -> java

elf -> arm指令 :

• IDA

• Radare2

• Ghidra

Arm指令 -> C++ :

• IDA F5

• Ghidra

• Arm指令是cpu指令，几乎不会出错

2. 定位逆向目标

1. 关键字定位

   • 字符串关键字

   • 代码关键字

   • Grep大法

2. 资源定位

   1. 定位UI中资源变量名

   2. res目录中寻找改变量对应索引

   3. smali

3. 日志定位

   • adb logcat | grep

   • 日志文件

     • app目录下

     • sdcard

   • App内置的日志文件

     • 重打包

     • hook

   • Smali注入 打印字符串

4. 调用栈跟踪

   • ddms method profiling

   • hook 系统函数打印 callback

3. 核心目标逆向

静态分析

• 直接分析smali代码

  • 类

  • 基本数据类型

  • 寄存器

  • 函数和函数调用

  • 代码块和转跳 goto

• 分析伪java代码

• 直接分析arm指令

  • 寄存器 SP, PC, LR

  • 传参方式 低于4个用寄存器 多用堆栈

  • 转跳 B，BL, BX, BLX

  • 储存器访问

  • 数据处理

  • arm和thumb切换 thumb指令占两个字节

• 分析伪C++代码



动态调试

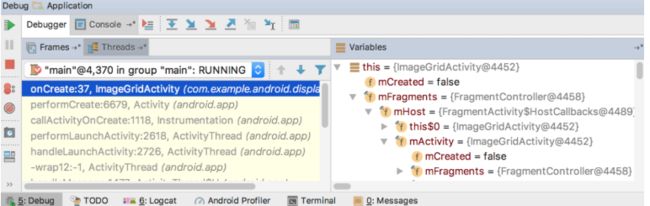

• Android Studio无源码调试

  1. 配置APP为可调试状态

     • 重打包app，使debuggable为true

     • 修改系统设置ro.debuggable的值为1

     • Xposed插件

  2. 反编译apk将smali导入AndroidStudio工程

     • 安装smalidea插件

  3. 新建remote调试，并配置好端口

  4. 以调试模式启动app,开始调试

     • amstar t–D–W-ncom.anything/.someActivity

       -D debug -W wait for debuger

     • 下断点



• IDA调试android so

  1. IDA导入so文件

  2. root设备上启动android_server

     • adb push/chmod

     • x86/ arm32/ arm64

  3. IDA新建RemoteAndroidDebuger，配置调试端口

     adb forward tcp:23946 tcp:23946

  4. 选取目标进程，断点调试

     • 断点地址=基地址+相对偏移

     • loadso的时候挂起

     • 区分arm和thumb



• Smali代码注入 (插桩)

  • 注入方法

    反编译->修改smali代码->重打包

  • 使用场景

    • 批量打印log

    • 控制流分析

    • 数据流分析

  • 可能存在的问题

    • 重打包失败

    • 签名检查

    • 寄存器维护

• Hook技术

  • 使用场景

    • 注入到目标代码，改变执行结果

    • 获取某一状态下的变量值

  • hook的本质

    • 代码注入

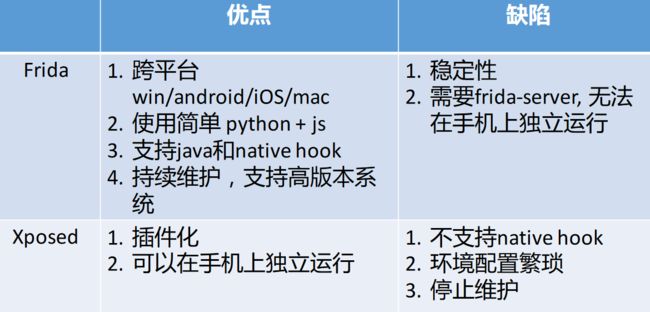

  • Hook工具

    • Xposed 替换app_process

    • Frida Ptrace注入







动静结合

Android应用安全保护和对抗

如何保护Android应用？

反编译 => 目标定位 => 核心目标逆向

干扰反编译 代码混淆 反调试 加壳

1. 干扰反编译

• 利用反编译工具的bug或漏洞

  • AndroidManifest.xml

  • dex

  • So

• 转换成伪代码时的bug

  • Smali->Java

  • Arm指令->C++

• 链接资源文件时的bug

  • 特殊的资源文件

  • 超长的资源id

案例

• 2017年12月,apktool XXE漏洞导致远程代码执行

• 添加大量的无效代码，耗尽反编译工具的CPU

• 添加无效的资源文件，使apktool编译失败

• 资源id越界导致链接时Crash

• 添加特殊编码字符，使反编译工具Crash

对抗

• 反编译时不链接资源文件–no-resource

• 使用新版本的反编译工具

• 分析底层的反编译代码

  • Smali

  • Arm指令

• 打造自己的逆向工具链

2. 代码混淆

目的

目的：将代码变得难以阅读

变量名、类名、方法名混淆

• 超长名字 00o0ooo00ooo000ooo

• 相似字符 mabin -> m4bln

• 特定含义的代码 intint = 5

• 特殊编码 ȷava \u0237

• 难以阅读的字符

字符串加密

• 编码

  ascii码、Base64、Unicode

• 自己实现的字符串加密

  自写函数实现的加密方法

控制流混淆

• 运算混淆 a + b -> a + c/d – c/d + b

• 控制流伪造

• 控制流平坦化

代码混淆工具

• Java代码

  • ProGuard

  • DexGuard

• C++代码

  • OLLVM

混淆带来的问题

• 运行不稳定

• 开发调试困难

• 执行效率低

什么APP会使用混淆

• 受众基础大的APP不会使用“变态”的混淆方式

• 即使混淆，也只是一小部分核心逻辑

• 老版本的APP一般不会混淆

• 纯混淆的CTF题目很无聊

• 企业级的APP

对抗代码混淆

• 变量名、类名、方法名混淆

  • 变量重命名jeb、重打包

  • 寻找老版本app

  • 根据开源代码映射

  • 自动化 -> 自动化相似代码检测

• 字符串加密

  • 静态分析替换

  • 动态hook

• 控制流混淆

  • 优化反编译工具

  • 符号执行

  • 硬核逆向 状态机、经验、耐心

3. 反调试

1. Ptrace

   先占坑：自己ptrace自己

2. 检测Trace Pid的值

   /proc/pid/status 和/proc/pid/task/pid/status

   普通状态下，Tracer Pid这项应该为0；调试状态下为调试进程的PID

3. 检测调试器

   • 进程名

     • gdb_server

     • android-server

   • 端口号

     • IDA：23946

     • Frida: 27042

   • 内存特征码

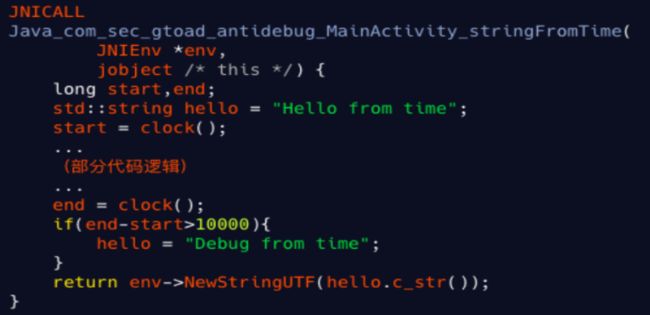

4. 基于时间的检测









   看两段代码之间时间，看是否被下断点

5. 多种策略结合

   • 多进程ptrace

   • 暗桩

   • 守护进程

   • 断点扫描

对抗反调试

• 找到所有的检测点并Patch

• 抢占先机式的Hook

• 开启上帝模式–修改系统

4. 加壳与脱壳

加固

• Dex加固

  • 指令抽取

  • Dex加密

  • Java -> C

• So加固



  无源码

  • So加密

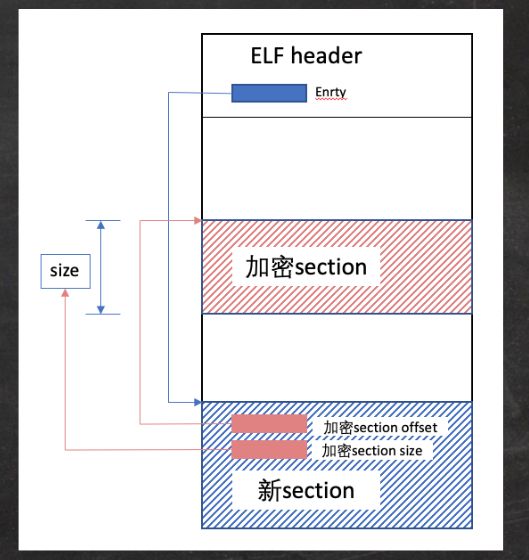

  • section 加密

  • 函数动态加解密

  有源码

  • 虚拟机（vmp）

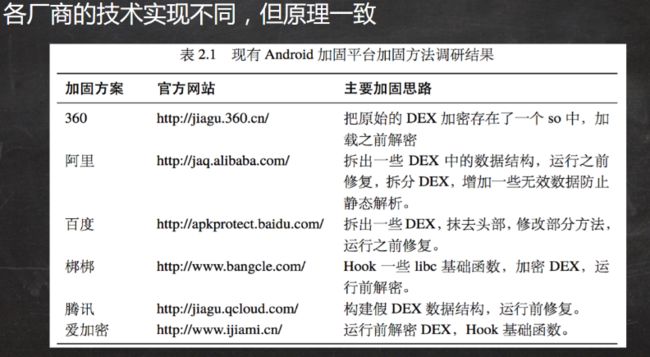

  • 各种壳

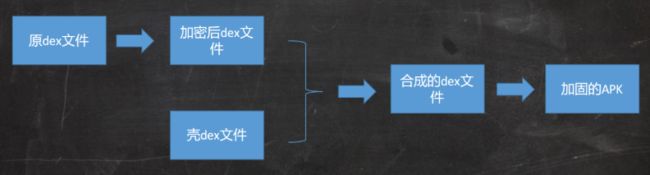

dex加密过程

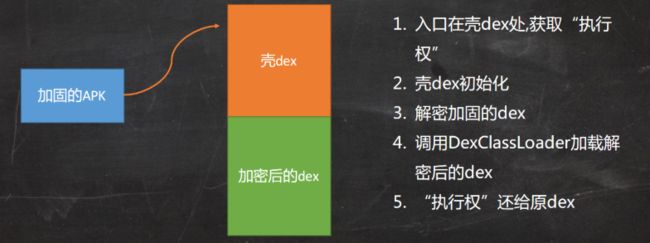

加固后的APK运行过程

Process.start -> Application创建 -> attachBaseContext -> onCreate -> onStart -> onResume -> Activity生命周期

在程序运行时dump内存

脱壳

Dex脱壳

• Dex脱壳

  • Hook dex加载函数

  • Dump内存重建dex

  • 定制化系统

• 脱壳工具

  • dumpDex

  • FDex2

  • Frida

So脱壳

• 解密so

  • hook loader

  • 修复section

  • dump内存

• vmp

  • 硬逆

  • 状态机

  • 虚拟机入口

练习 & 逆向经验分享
