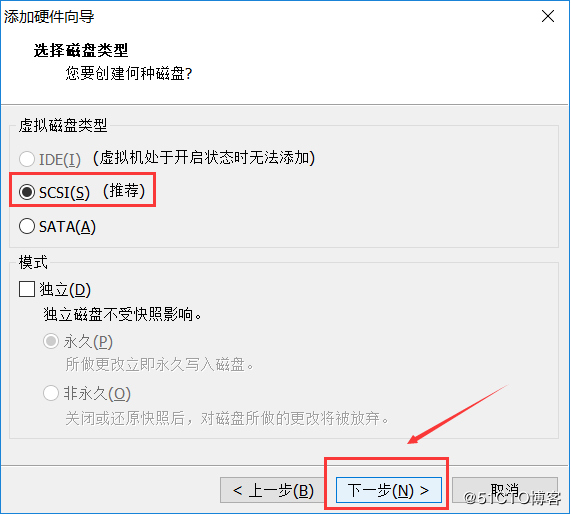

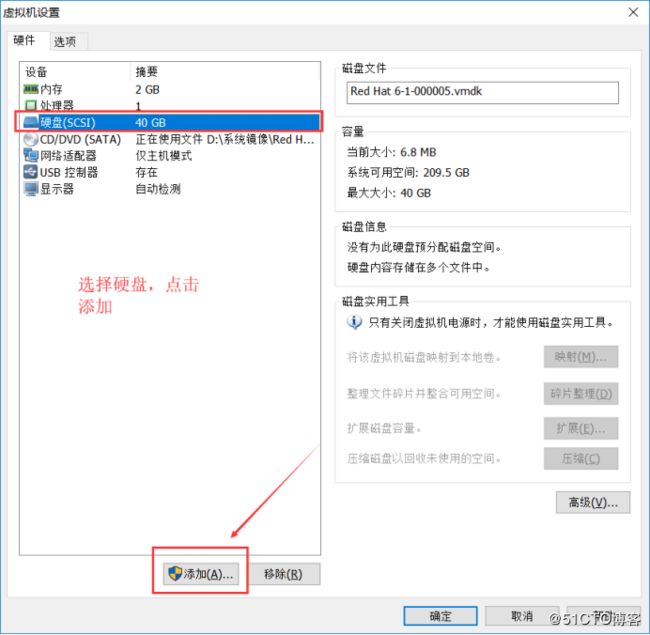

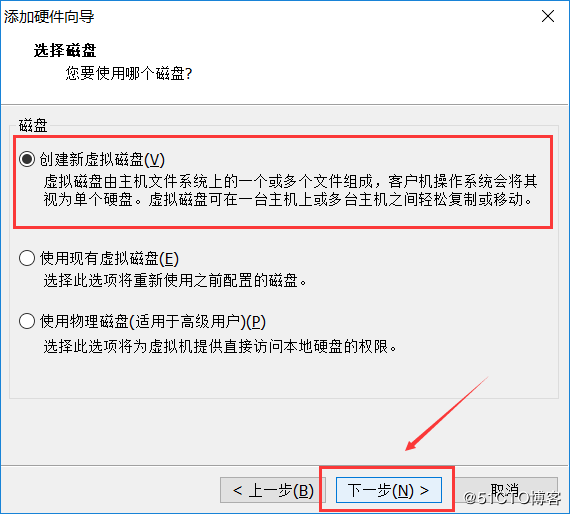

1、首先做raid5卷需要添加四块硬盘,其中一块作为备用盘,虚拟机中添加硬盘步骤如下
Redhat6中建立raid5卷_第1张图片
Redhat6中建立raid5卷_第2张图片
Redhat6中建立raid5卷_第3张图片
Redhat6中建立raid5卷_第4张图片
这里需要说明四块磁盘大小需一样
Redhat6中建立raid5卷_第5张图片
Redhat6中建立raid5卷_第6张图片
同样的操作添加另外三块硬盘,添加完成如下图
Redhat6中建立raid5卷_第7张图片

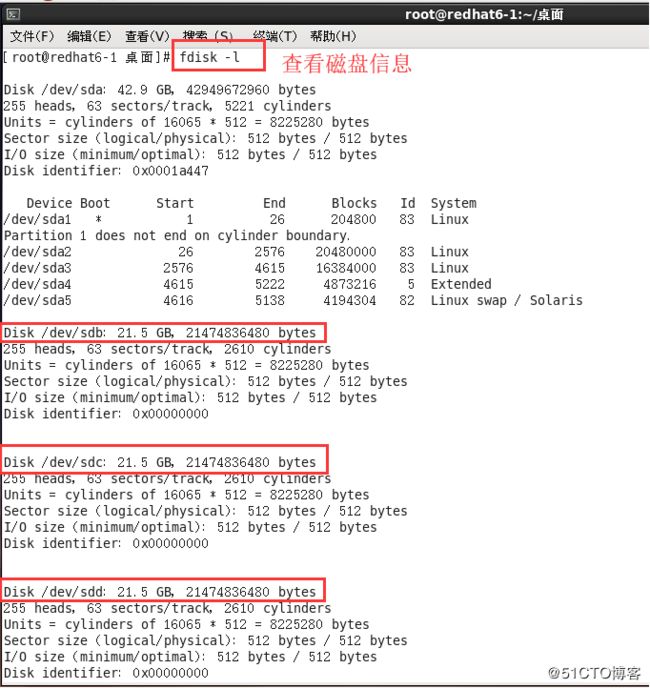

2、开启Redhat Linux,用fdisk -l 检查可以看到添加上来的四块硬盘
Redhat6中建立raid5卷_第8张图片
接上图
Redhat6中建立raid5卷_第9张图片

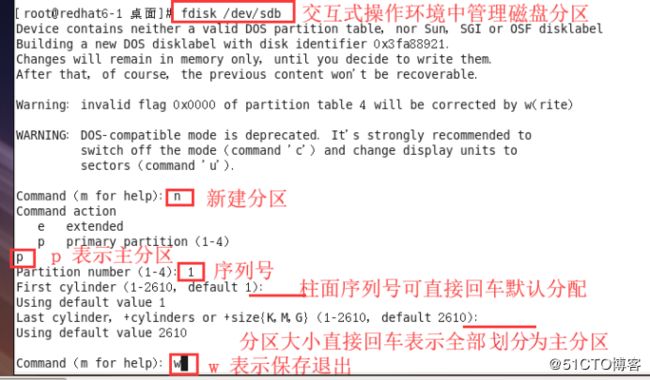

3、用fdisk命令对四块硬盘进行分区
Redhat6中建立raid5卷_第10张图片
4、同样的操作划分另外三块硬盘,划分完成可使用fdisk -l 查看磁盘信息,或者使用ls /dev/sd* 查看/dev目录下新添加的磁盘
Redhat6中建立raid5卷
5、使用mdadm命令创建raid5 卷
Redhat6中建立raid5卷_第11张图片

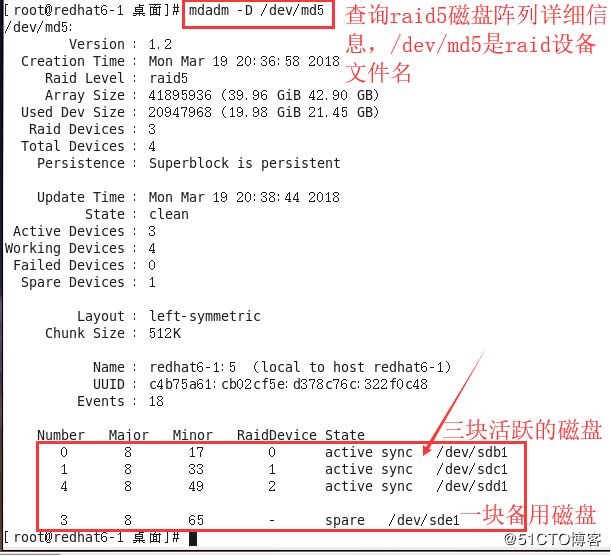

6、稍等一会使用mdadm -D /dev/md5查看详细信息
Redhat6中建立raid5卷_第12张图片

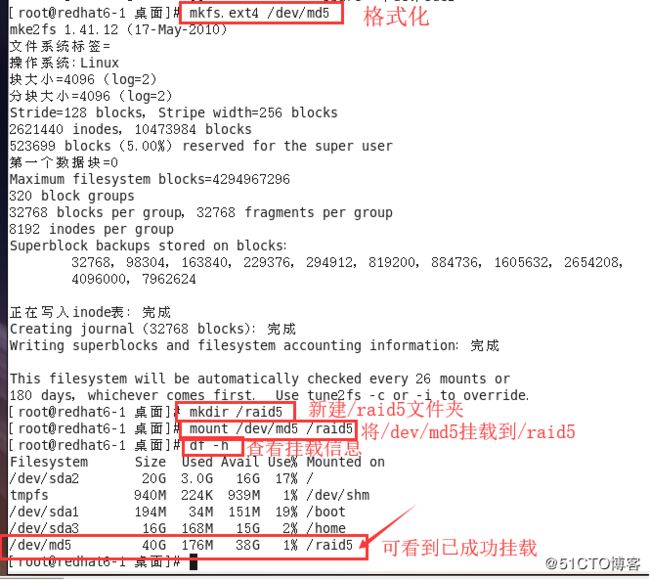

7、格式化/dev/md5并挂载到/raid5目录下,便可以使用了
Redhat6中建立raid5卷_第13张图片

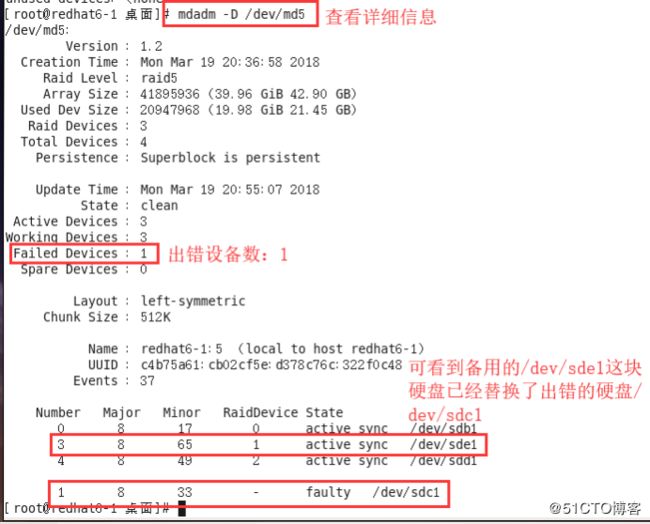

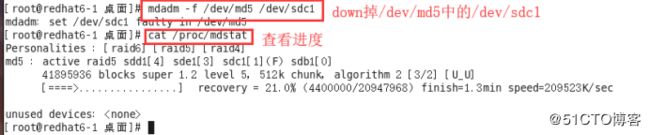

8、模拟raid5中三块硬盘损坏一块,备用硬盘是否会替换损坏的硬盘
Redhat6中建立raid5卷_第14张图片
Redhat6中建立raid5卷_第15张图片
此实验完成
