OSPf中ABR对路由的过滤

OSPF中ABR路由的过滤_第1张图片

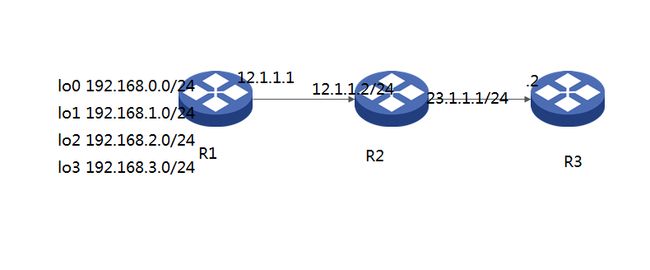

如图所示,如何在R3上看不到R1上面的环回口发布的网段。

OSPF中ABR路由的过滤_第2张图片

OSPF中ABR路由的过滤_第3张图片

解决方法1:通过ABR上面的汇总来对网段进行抑制路由

在ABR路由器上面配置

[R2-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 255.255.252.0 not-advertise

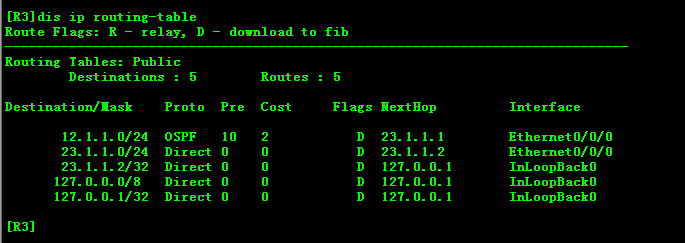

然后在R3上面就可以看到路由被抑制了。

OSPF中ABR路由的过滤_第4张图片

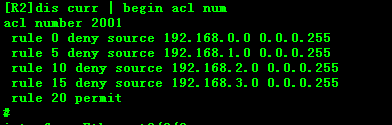

第二种解决方案,通过ACL进行过滤 在R2进行配置在区域1中设置

OSPF中ABR路由的过滤_第5张图片



或者在区域0上面设置

[R2-ospf-1-area-0.0.0.0] filter 2001 import

都能够实现对ABR上的路由过滤



EXport:对ABR向其他区域发布的Type 3 LSA 进行过滤

Import:对ABR向本区域发布的Type 3 LSA进行过滤
