第七周第二天2019-12-10

1、GPIO通用输入输出引脚，总引脚数176个，出去最小系统剩下144个，每16个一组，分成9组，每个组给个编号，从A开始，A---I,A0----A15,B0------B15。

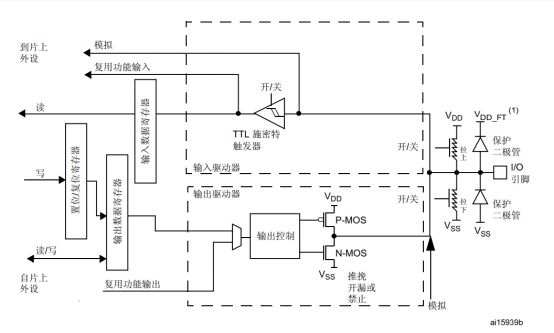

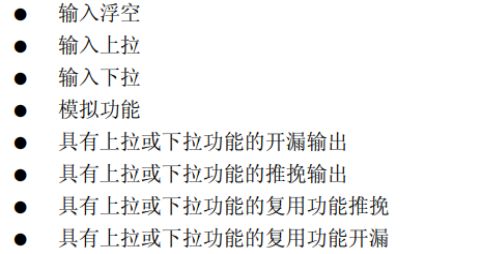

2、输出控制分为推挽和开漏，开漏没有高电平输入，开漏外部必须有上拉电阻，高阻态介于高低电平之间，起始状态要高电平可以上拉 ，起始状态要低，电平可以下拉，不拉是浮空。

3、.c到.exe的转换过程

（1）、预处理（把.h文件所有内容复制.c里面，宏展开，别名替换，枚举替换）

（2）、编译（.c转到.s（汇编语言））每一个.c文件都要转成.s文件

（3）、汇编.s文件转换.o文件（目标文件）每一个.s文件生成一个.o文件

（4）、链接.o在windows下生成.exe文件，在linux下生成.elf文件。

4、

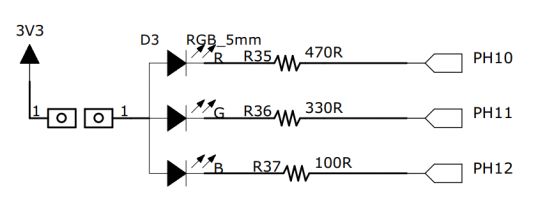

PH10 --------低电平点亮  高电平熄灭

程序编写流程：

1. 硬件初始化

（a）时钟源打开

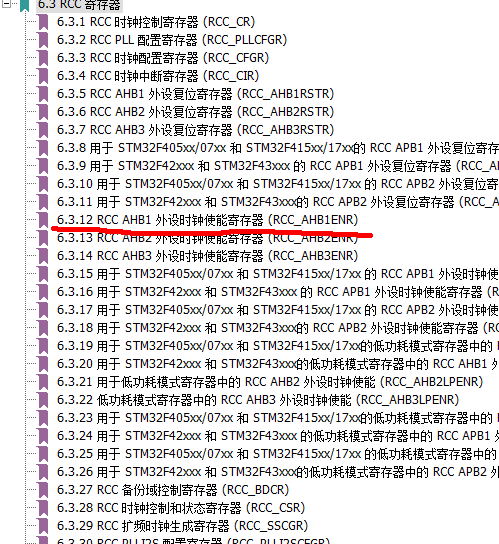

通过RCC打开 GPIOH 的时钟源

RCC首地址       0x40023800

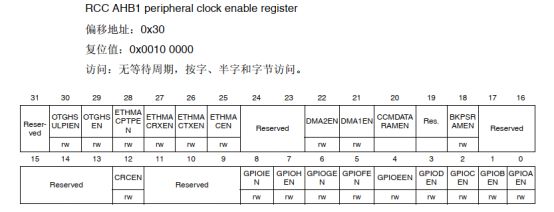

RCC_AHB1ENR----   0x100080偏移 0x30

（b）外设初始化

GPIOH首地址    0x40021C00

PH10 ----输出

            GPIOH_MODER ---- 0x100000设置为输出   偏移 0x00

推挽

                 GPIOH_OTYPER -----0x00000000推挽        偏移 0x04

上拉

GPIOH_PUPDR  -----0x100000设置为上拉偏移0x0C

低速

                GPIOH_OSPEEDR--  0x00000000速度低速  偏移0x08

2、硬件控制

高低电平输出

 GPIOH_ODR------偏移 0x14

                       H ----- 0x400

                       L ----- 0x00
