中兴SDH设备开局及业务配置

1.设备开局（S200-----S325）

A.开电之后，按住截铃（bell off）开关，直至NCP告警灯变成橙色；

B.此时，设备进入Download状态，设备IP为：192.192.192.11/24；

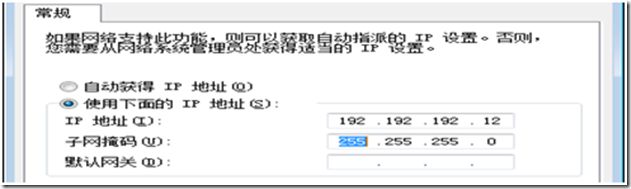

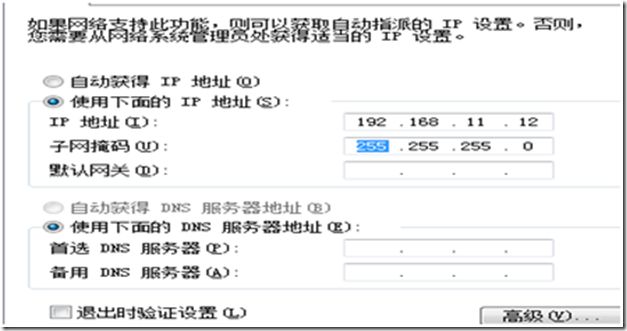

2.用交叉线（568A）将设备的QX口连接至电脑，电脑配置和设备相同网段的IP信息；

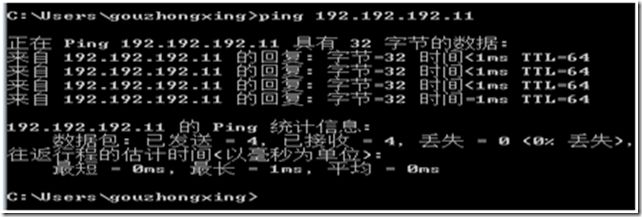

3.在电脑上测试连通性：ping 192.192.192.11

4.电脑cmd窗口，登录设备：telnet 192.192.192.11

5.如果要用户名和密码   设备默认账户：zte     密码：ecc



6.删除d1数据库     d-erase –d1

7.给设备配置IP信息           d–cfgnet；

8.设备会有确认提示信息，确认，按“Y”

9.设备提示成功之后，重启设备 d –reboot

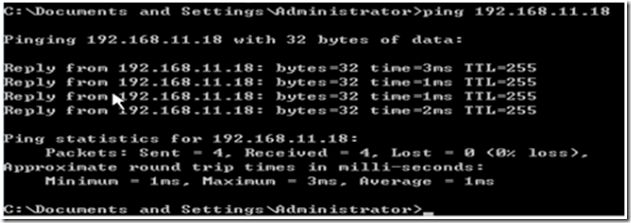

10.等待设备复位完成，更改电脑IP信息，和设备一个网段，并能够ping通

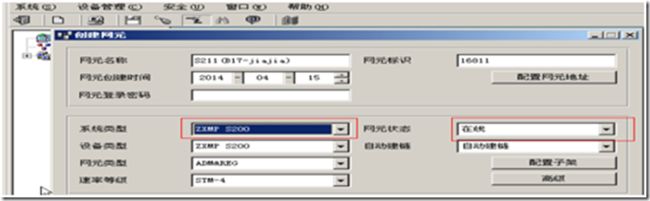

11、 启动E300网管，先起server，再起GUI，网管默认帐号：root 密码：空； 12、 创建网元，配置设备名称、标识、IP、型号、是否在线； 13、 创建网元，配置网元设备名称、标识、型号、离线或者在线 14、 设备名称：S211(B17-jiajia) (S---SDH设备 2----S200 11---ip地址第三段 B17---为设备所在的地点 15、 标识：ID=16811 （ip地址第二段和第三段，不能重复）

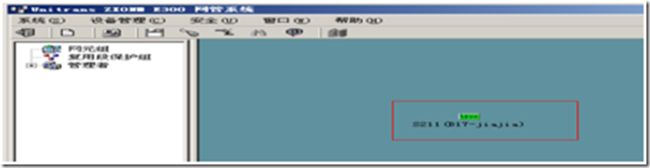

16.等待网管上的设备变成彩色，进行NCP数据库下载，设备重启；

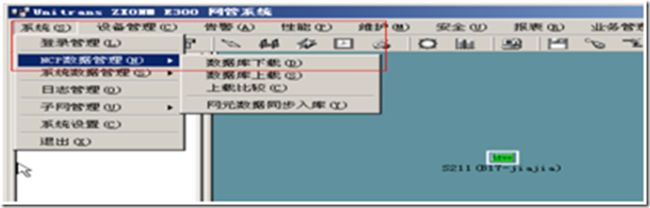

17.进行NCP数据库下载

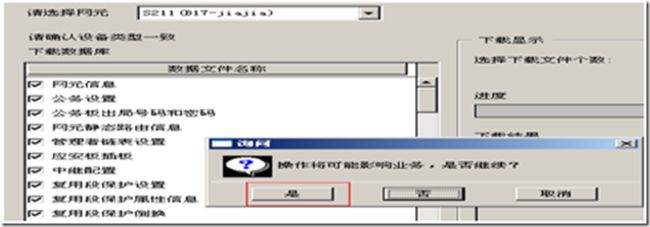

18.确认下载

19.下载结果，根据实际情况进行操作，操作完之后进行告警检查，核实告警是否正常，确认无误后，至此设备开局完成。等待设备上线，上线之后，在网管上添加板卡；

20.告警检查



到此，SDH设备开局完成。

业务配置

1.SDH业务配置

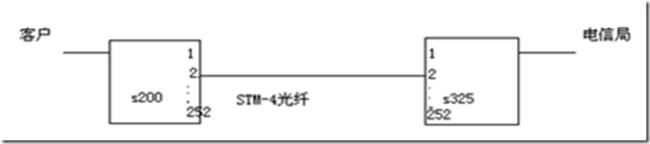

网络拓扑



S200(192.168.11.18/24)--------STM-4-------S325(192.168.10.18/24)



双击S211网元，会提示默认插板



途中FAN（风扇）、NCP(控制)、SC(交叉板)、CS(时钟板)为系统默认插板。

OL4板为STM-4光接口板，ET1为SDH业务板，是手动操作。

同样，双击S310，进行插板配置

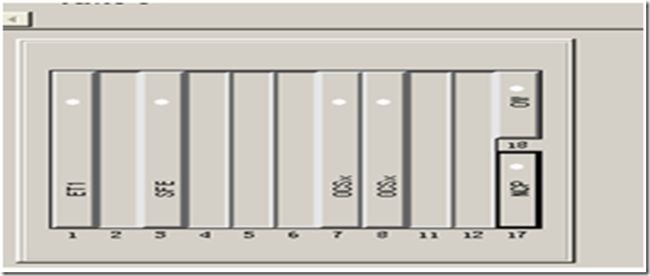

先插NCP(网元控制板)在17槽，OW(公务板)在18槽，OCSX(时钟交叉板)在7、8两槽，以上是系统必须板。接下来，插入需要的ET1(2M板)和SFE(以太网口板)在对应槽位。 进行用STM-4光纤互联 STM-4包含252个时隙(STM-1有63个时隙)，两端从第一个时隙一一对应一直到252个时隙。

选中S200和S325网元，点击工具栏闪电样的图标，选择连接的接口，点击增加，应用。

右键点击S200网元图标，选择业务配置，左边选择配置。选择OL4板第一个时隙连接ET1板第一个时隙，点击确认和增量下发

在S325中做同样的操作

到此，SDH的一个2M业务就配置完成了。

2.MSTP业务配置

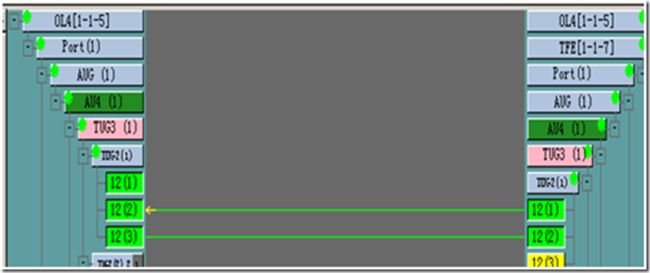

S200中从OL4板上将第2、3时隙配置到TFE板的第1、2时隙上

选中S200网元，点击菜单栏设备管理，以太网管理，VCG端口容量管理，选中前两个时隙，时隙类型VC12； 再点击菜单栏设备管理，以太网管理，以太网接入适配管理，开启用户端口1，选择启用，速率强制100M，全双工。 S325中从OL4中第2、3时隙配置到SFE板的1、2时隙；

选中S325中SFE板，右键属性，高级。端口属性中勾选用户端口1和系统端口1，选择全双工和100M。端口容量设置里面将通道组分配未使用的添加到占用中，LCAS配置中将1、2选择占用，然后点击确定、关闭。

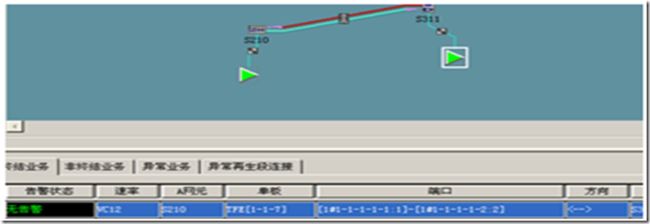

到此，MSTP业务配置完成。
