【UML】UML图--交互图（时序图和协作图）

交互图

    用来描述系统中对象是如何进行相互作用（消息传递）的。（主要用于描述写作的动态行为方面。）
    当对交互建模时，通常既包括对象（每个对象都扮演某一特定的角色），又包括消息（每个消息都代表对象之间的通信活动，并导致一定的动作发生）。
    交互图包括时序图和协作图，这两种图也可以进行相互的转换，在Rationl Rose中一键即可实现转换。

区别

时序图：强调消息的时间顺序
协作图：强调对象之间的交互关系

消息

  类型

    Call,Return,Send,Create,Destroy

  分类

    简单消息：表示简单的控制流
    同步消息：表示嵌套的控制流
    异步消息：表示异步控制流
    可以将一个简单消息和一个同步消息合并成一个消息


机房收费系统时序图

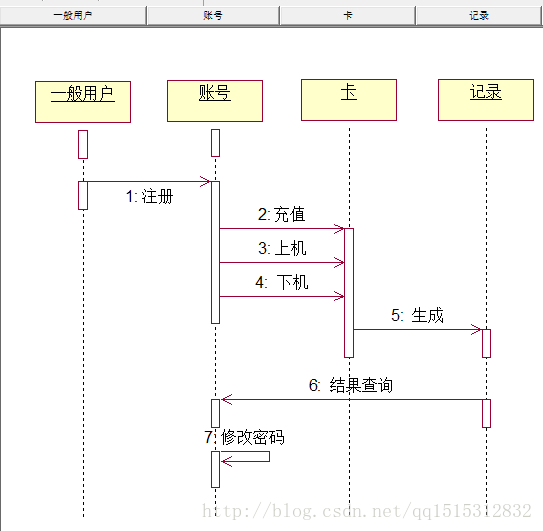

    一般用户

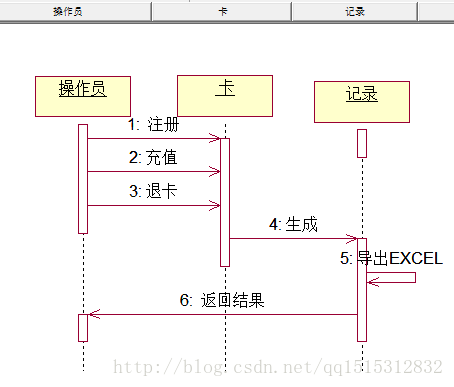

    操作员

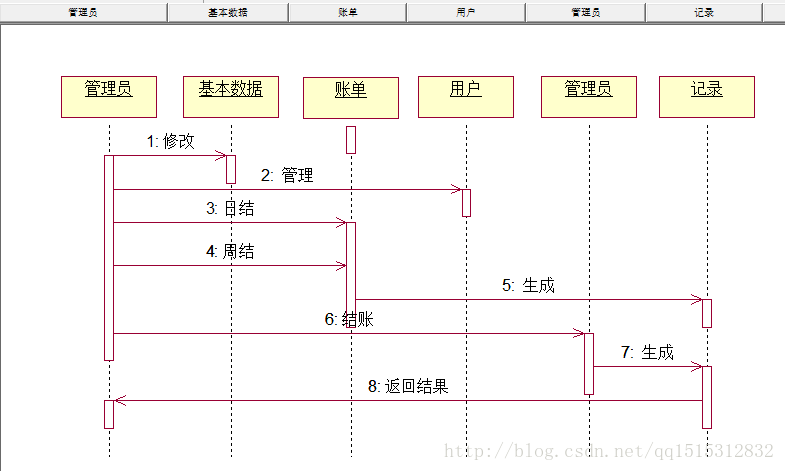

    管理员



机房收费系统协作图

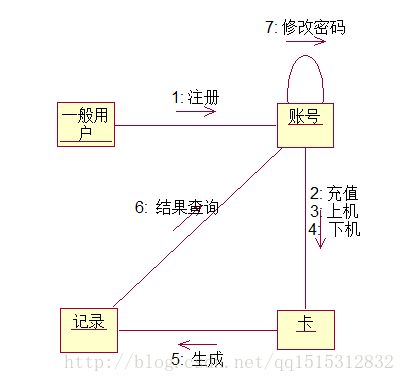

    一般用户

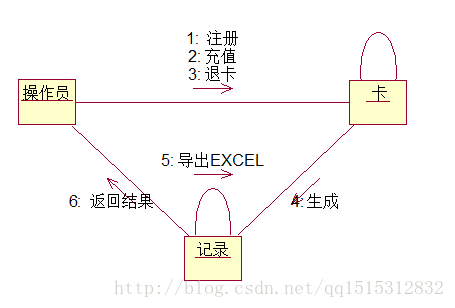

    操作员



    管理员



总结

    此时的UML学习还很浅，只是试着把机房收费系统的交互图画出来，但是实际上可以优化的地方还有很多，包括有些线的含义也不清楚，所以说导致了画图也是有些困难的。
    但是在以后还需要再进行重复的学习，所以现在尽可能多的了解与涉猎。

必杀技

在Rational Rose中有一个必杀技，时序图和协作图可以互相转换哟，一举两得。
只需画好时序图图之后选取”Browse”中的”Create Collaboration Diagram”就可以得到一副协作图。
