8-2袋式除尘器贮气罐选型和设计

一、贮气罐选型

贮气罐主要用于稳定管道或脉冲除尘器气包内的压力和气量。贮气罐一般采用焊接结构，形式较多，通常用立式的。贮气罐属压力容器，必须按压力容器设计和制造。

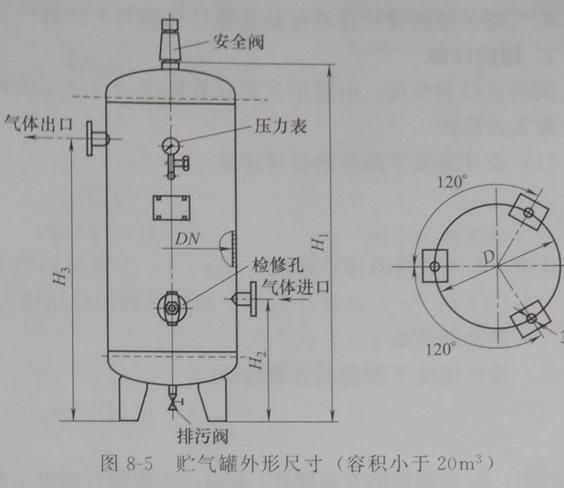

常用的贮气罐的结构形式如图8-5所示。其容量大小主要取决于供气系统耗气量和保持时间。容积可根据在一定时间内所需的压缩空气量来确定。一般情况下，当需要量Q小于6m³/MIN时，容积V=0.2Qm³；当Q=6~30m³/min，V=0.15Q。页可以根据下式进行计算。

式中，V为贮气罐容积，m³；Q为供气系统耗气量，m³/h；t为保持时间，min，工艺没有明确要求时按5~20min取值；P1、P2位最大工作压差，MPa；P0位大气压，MPa。

用于就地供气系统或者管路较远的单独除尘器供气所需要的贮气罐，其容积不应小于0.5m³，按图8-5所示的形式制作时，贮气罐外形尺寸和各接口见表8-4.

贮气罐上应配置安全阀、压力表和排污阀。安全阀以选用弹簧式全启式安全阀为宜，也可用弹簧式微启式安全阀，安全阀和排污阀接头见表8-4.

二、贮气罐的结构设计计算

贮气罐的结构设计计算包括筒体计算和封头计算两部分。

1.圆筒计算

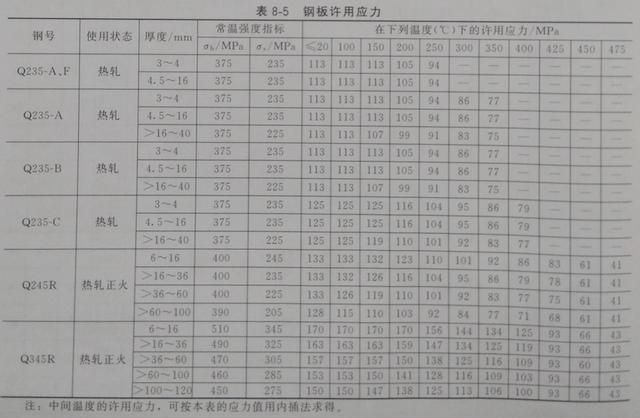

圆筒直径和长度，由除尘工艺计算确定。在除尘设备中贮气罐是在正压作用下的容器结构，成为内压式。

2.封头计算

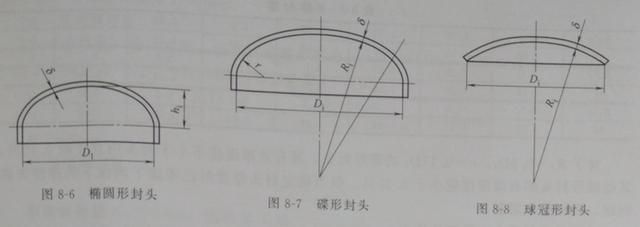

1）形式 凸形封头是圆筒结构的重要部件。按其封头的几何形状，分为椭圆形封头、蝶形封头、球罐形封头（如图8-6~8-8）和半圆形封头（按球壳计算）。

椭圆形封头，推荐采用长短轴比值为2的标准型。

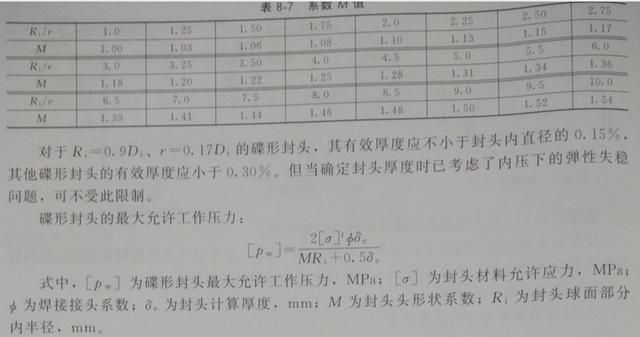

蝶形封头球面部分的内半径应不大于封头的内直径，通常取0.9倍的封头内径；封头转角内半径不小于封头内直径的10%但不得小于3倍的名义厚度∂n。

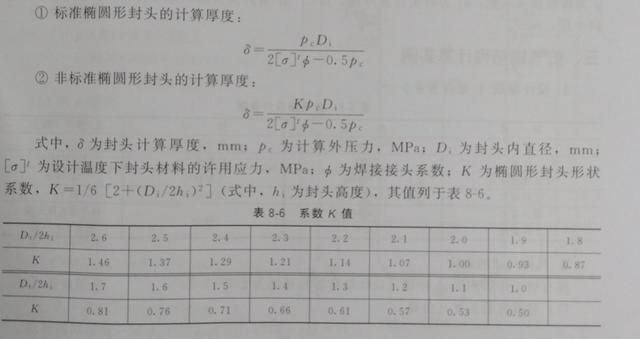

2）椭圆形封头的计算

标准椭圆形封头的有效厚度应不小于封头内直径的0.15%，其他椭圆形封头的有效厚度应小于0.30%。但当确定封头厚度是已考虑内压下的弹性失稳问题，可不受此限制。

三、贮气罐结构计算实例

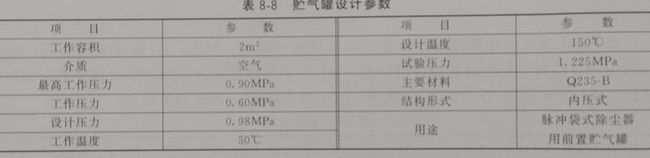

1.设计参数（见表8-8）

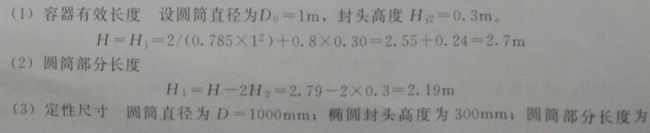

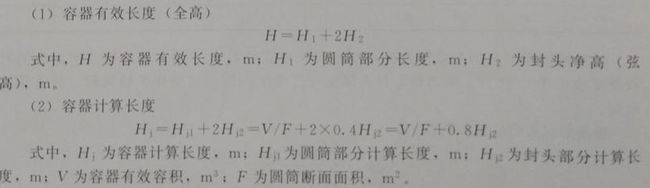

2.几何尺寸的确定

按有效工作容积2m³，设计取容器长径比为2.5~3.0。

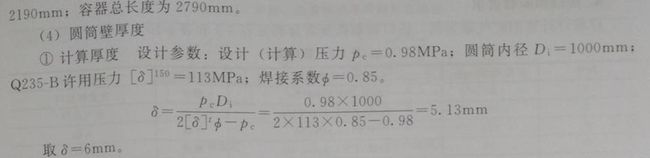

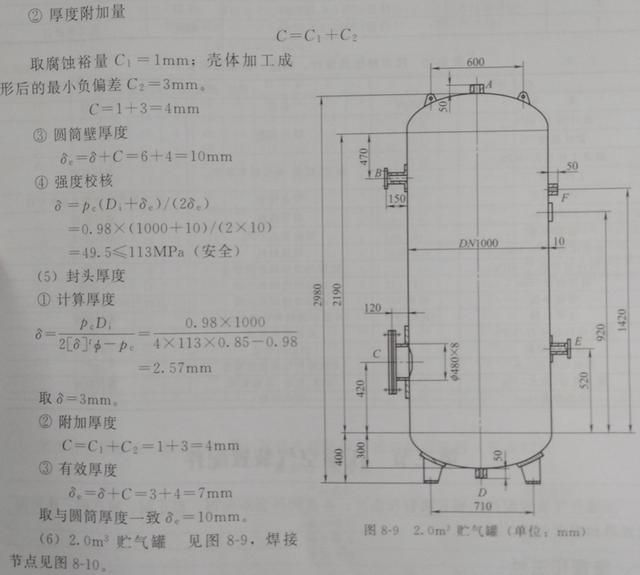

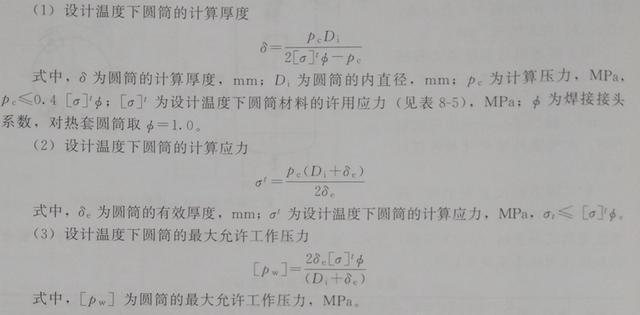

3.结构计算

4.接口和验收要求

以设计计算的贮气罐为例，接口和验收要求分别见表8-9和表8-10
