纪新泰富办公室空调改造项目

项目名称：纪新泰富办公室空调改造项目

项目介绍：此项目位于北京市东城区新中大厦7层，主要为办公区，建筑面积1050平方米。

项目需求：

1、根据给出的天花布置图，配合空调设计安装

2、中央空调使用时间固定，集中控制

3、实现夏季制冷、过渡季制热、冬季制热

4、部分房间需要新风

项目难点：

1、楼层低矮

2、无平面外机位置

3、人员密度大

解决方案：

1、根据业主要求、建筑构造、保温情况等，确定设备选型方案——按照冷负荷每平米180w为基准，建筑总冷量约为150kw。

考虑到该项目为办公场所，房间人员相对密集且使用时间较长，因此不允许系统有限超配，本次内外机配比率设计为100%。

2、由于本方案已经具备天花布置图，因此设计方案需要选用合适的机型、合适的送风方式以适配风管造型。

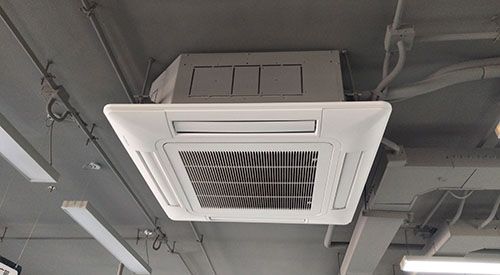

无吊顶开放办公区域均选用智慧风型四面出风嵌入式室内机，部分狭长办公室选用智慧风型单面出风嵌入式内机。

大会议室选用一台天花式单元机，小会议室及会客厅选用薄型风管机下送下回或侧送下回的送风形式。

上述所有室内机均标配1200mm扬程的冷凝水提升泵，最大限度降低吊顶高度，增大送风距离，送风更舒适，视野上不给人压迫感。此外，室内机还标配浮子开关，当某一台室内机的冷凝水提升泵发生故障时，冷凝水上升至一定位置，浮子开关立即打开，随即该台室内机停机，避免了冷凝水滴落天花板泡吊顶的风险。

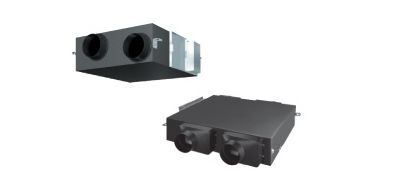

3、由于部分房间通风不便，根据GB50736-2012《民用建筑供暖通风与空气调节设计规范》，办公室每人所需最小新风量为30m³/(h•人)，设计选用日立PM2.5超薄全热交换器，三档风速控制，厚度仅为220mm，最大限度降低了吊顶高度。

4、由于办公室在中间层，地面及屋面不允许放置室外机，因此考虑布置4台12HP双风扇侧出风室外机和1台单风扇5HP吊装于外墙。在安装方面，冷媒系统全部符合日立精工安装标准，冷媒管及冷凝水管三管分立，美观大方。

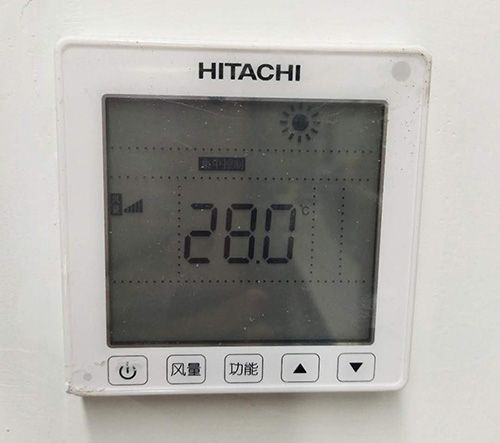

5、在控制方面，室内机采用86*86mm液晶控制器和业内独有的86*86mm彩屏控制器，温度精度可达±0.5℃。除此之外，设计人员还为该空调系统设计了一套集中控制系统，可集中调节温度、湿度等，对运行状态实时监控，定时开关机，避免资源的浪费。

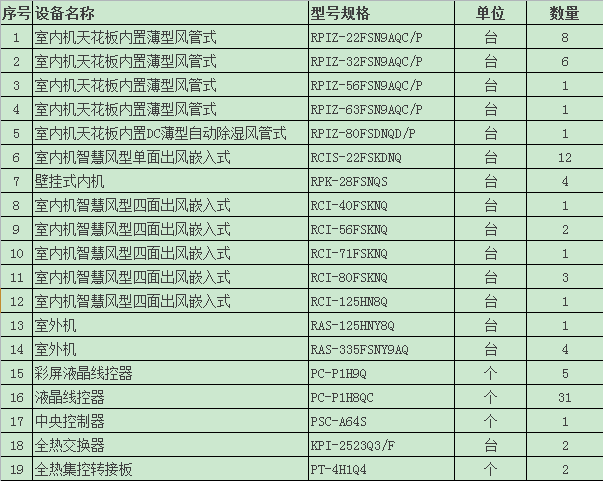

附：设备表
