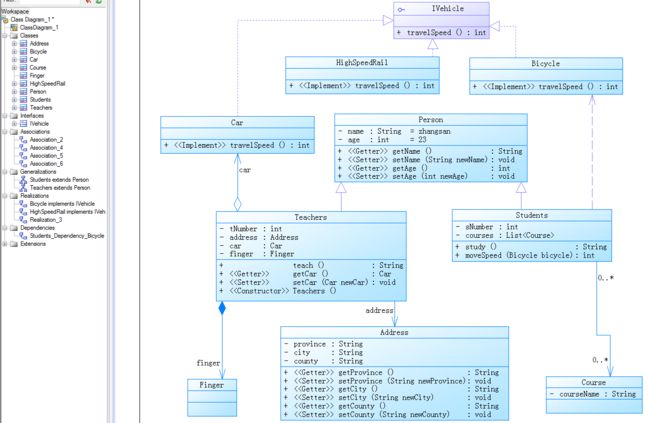

UML类图

类图是软件工程的统一建模语言一种静态结构图，该图描述了系统的类集合，类的属性和类之间的关系。

类图有三部分组成，类名，属性和操作方法：

类名：对应于Java类中的类名，如果该类是抽象类的话，在类名右下角会有一个(Abstract)表示
属性：可见性 名称:类型 [ = 默认值 ]
操作方法：可见性 名称(参数列表) [ : 返回类型]

类之间的关系：

泛化(Generalization)关系：继承父类
泛化关系可以用带空心三角形的直线来表示

实现（Realization)关系：实现接口
用虚线和带空心的三角形表示

依赖(Dependence)关系：一个类使用了另一个类
用带箭头的虚线表示依赖

关联（Association）关系：关联关系表示一个类和另一类有联系，例如数据库表与表之间一对一
带箭头的实线表示

聚合(Aggregation)关系：聚合关系是表示整体与部分的关系，但是部分可以脱离整体而存在
带空心菱形的直线箭头，指向部分

组合(Composition)关系：组合关系也是一种部分和整体的关系，但是部分存活周期受到整体的影响，若整体不存在则部分也将不存在
带实心菱形的直线表示，指向部分
