codec硬件音频通路

以WM8731为例分析

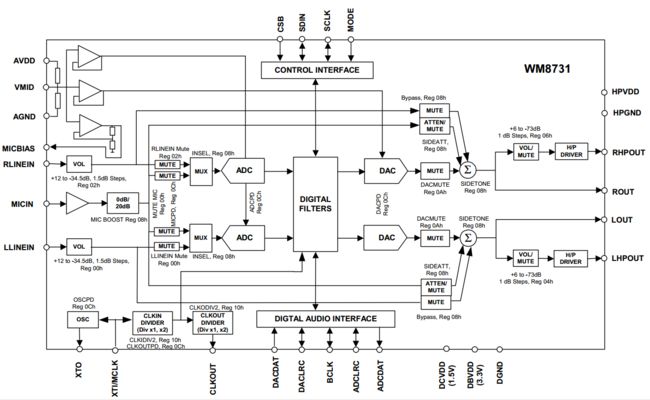

硬件总体框图


数据通道有：

• MIC录音通道
  MICIN-->ADC-->DIGITAL FILTERS-->DIGTAL AUDIO INTERFACE
• MIC旁路输出通道
  MICIN-->SIEATT-->RHPROUT/LHPOUT
  MICIN-->SIEATT-->ROUT/LOUT
• LINEIN录音通道
  RLINEIN/LLINEIN-->ADC-->DIGITAL FILTERS-->DIGTAL AUDIO INTERFACE
• LINEIN旁路输出通道
  RLINEIN/LLINEIN-->BYPASS-->RHPROUT/LHPOUT
  RLINEIN/LLINEIN-->BYPASS-->ROUT/LOUT
• 数字音频播放通道
  DIGITAL AUDIO INTERFACE-->DIGITAL FILTERS-->DAC-->RHPROUT/LHPOUT
  DIGITAL AUDIO INTERFACE-->DIGITAL FILTERS-->DAC-->ROUT/LOUT

最常用的录音和放音通路

MIC录音通路

MICIN-->MIC BOOST(Reg 08h)-->MUTE(Reg 00h)-->MUX-->ADC-->DIGITAL FILTERS-->DIGITAL AUDIO INTERFACE
其中，
MICIN用于外接麦克风
MIC BOOST(Reg 08h)-可以提高MIC输入的模拟信号增益。
MUTE(Reg 00h)可以设置静音，通过切断MIC到ADC的输入来实现。
MUX用于ADC选择是用LINEIN还是MICIN作为输入。
ADC用于把模拟信号转换成多bit过采样的数字信号。
DIGITAL FILTERS可以把多bit过采样的数字信号，转换成DIGITAL AUDIO INTERFACE需要的采样频率。
DIGITAL AUDIO INTERFACE用于把特定采样频率的数字信号输出给CPU。

数字音频播放通路

喇叭播放
DIGITAL AUDIO INTERFACE-->DIGITAL FILTERS-->DAC-->MUTE(Reg 0Ah)-->SIDETONE(Reg 08h)-->ROUT/LOUT
DIGITAL AUDIO INTERFACE用于输入CPU特定采样频率的数字信号。
DIGITAL FILTERS除了上面录音通路上的功能，还可以反过来把DIGITAL AUDIO INTERFACE特定采样频率的数字信号转换成多bit过采样的数字信号。
DAC用于把数字信号转换成模拟信号。
MUTE(Reg 0Ah)用于设置静音，通过切断DAC的输出。
SIDETONE(Reg 08h)用于选择是否对MIC和LINEIN的模拟信号进行混音。
ROUT/LOUT用于外接喇叭。
耳机播放
DIGITAL AUDIO INTERFACE-->DIGITAL FILTERS-->DAC-->MUTE(Reg 0Ah)-->SIDETONE(Reg 08h)-->VOL/MUTE(Reg 06h)-->H/P DRIVER-->RHPOUT/LHPOUT
与喇叭播放相比多了，
VOL/MUTE(Reg 06h)用于设置音量/静音。
H/P DRIVER用于维持耳机的驱动电流，避免静音或者待机时候产生噪音。
RHPOUT/LHPOUT用于接耳机的左右声道

本文由头条号“嵌入式FM106点1”发布，各种原创技术干货，欢迎关注。
