Revit|等截面箱梁三维几何建模

1. 问题描述

已知箱梁桥的横截面，想要通过Rrvit软件设计箱梁桥的三维几何模型。变截面箱梁桥的3D模型较为复杂，此处先解决等截面桥梁三维模型。

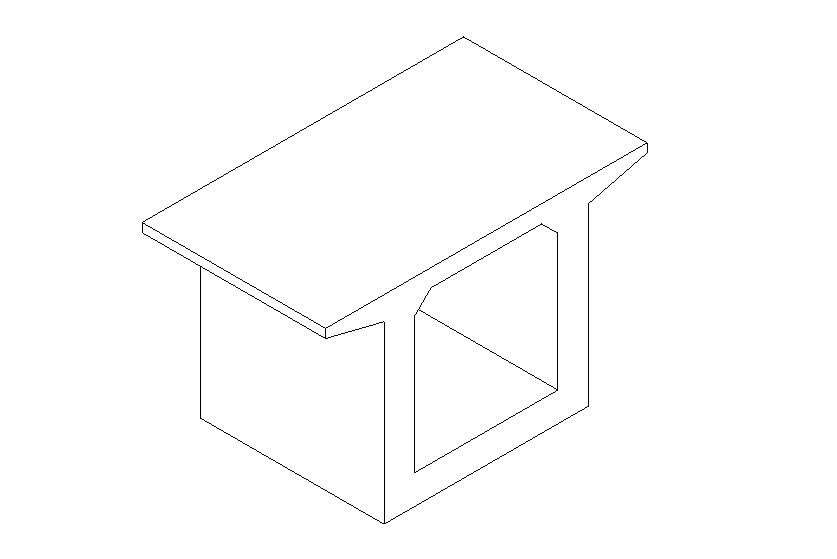

预期达到的截面三维效果如下：

箱梁截面-revit.png-6.1kB

2. 技术背景

采用Revit软件，用到模块主要有：

• 新建族
  • 公制常规模型
  • 公制轮廓
• 放样
• CAD导入
• 族导入

3. 解决方案

要建立三维模型，首先要在CAD中绘制箱梁截面，在Revit中生成轮廓的族，再由轮廓的族放样形成三维模型。

• CAD截面绘制；
• Revit导入CAD截面文件，生成公制轮廓族；
• Revit创建公制常规模型，导入轮廓族；
• 绘制放样路径；
• 选取轮廓，生成三维模型；

4. 实施示例

4.1 轮廓绘制

• AutoCAD绘制关键截面轮廓





  image_1avpsaeppgeo1icd10911ed01r5j9.png-14.7kB

• Revit新建【族】





  image_1avnnjerk4md9qtn92mrftv13.png-30.9kB

• 导入CAD图形；





  image_1avnnm0bm1uatlk19fi1g9876n1g.png-85.2kB

• 导入单位设置；





  image_1avnnrqhb1b9u1p1516vssrq9am1t.png-104.4kB

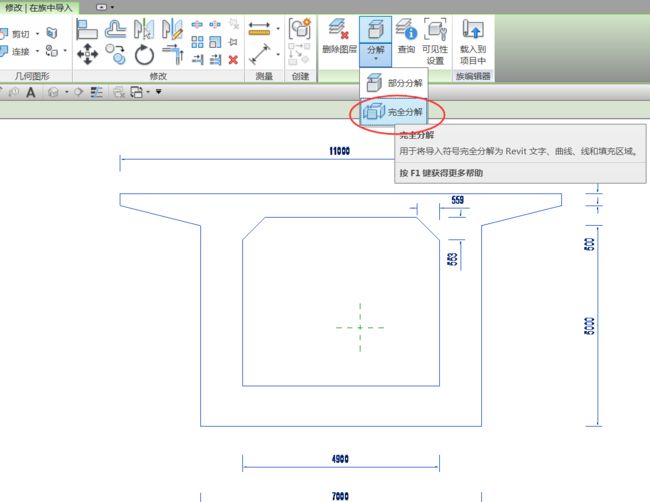

• 初始导入的CAD图形是一个整体，需要【完全分解】；





  image_1avpsepal1tjodq81d5u1sq691rm.png-101.6kB

• 全选对象，通过过滤器筛选无关图元，删除；





  image_1avpsi9sn1kbm11pl5mk1r2a44113.png-59.7kB

• 将截面顶部中心，移动到原点。
  如此设置，放样时，可以以顶面标高对齐；





  image_1avpsjruj13t161n1696e7t1l6n1g.png-86.2kB
• 保存族文件，.rfa；

4.2 放样

• Revit新建【公制常规模型】，创建主梁构件；





  image_1avnoa09pj3qfpb1us3f0o19s22n.png-134.5kB

• 【载入族】





  image_1avpsn66hkfgdpk1n35lq18eg1t.png-125.6kB

• 【放样】
  等截面梁的绘制，采用【放样】，变截面采用【放样融合】；





  image_1avpsp6ou19de1o5c1fa1h2r12972a.png-80.5kB



  -【绘制路径】





  image_1avnocdgf6suj9e2ub1a3m1afh3h.png-63.5kB

• 完成路径





  image_1avpt0hqrotg1vevsdc9e01lu53h.png-78.8kB

• 选择绘制好的轮廓族；





  image_1avpt2i5i1294o512qk1mqi5ft3u.png-89kB




  image_1avpt362p7oscvu6h1jjs1a3n4b.png-77.6kB

• 三维效果；





  image_1avpt4h0uefnshc9mqr8l19tl4o.png-10.1kB

4.3 曲线放样

• 曲线放样效果；





  image_1avptcliv153e1tvp4i11oh61mu655.png-18.3kB

• 细节效果；





  image_1avptel2b14db10si176e7p4p4s5i.png-13.1kB

真实的道路空间曲线，可以由Autodesk Civil 3D设计，导入Revit作为路径。

5. 常见问题

目前的问题有：

• 尚未实现三维道路曲线路径设计；
  文献表明，需要借助Autodesk Civil 3D软件；
• 尚未实现变截面桥梁模型；
  变截面桥梁一般分为：等高变宽、等宽变高、变宽变高。但在Revit中，不必区分三种类型。
  目前的困难在于，Revit不支持空心截面的融合放样（即截面渐变），需要将箱梁分解成若干实心截面：顶板、底板、腹板。

计划后续研究以上问题。

本文用时：1h。
