8086汇编(5)寄存器

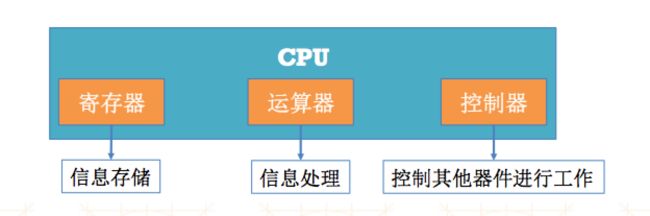

1、CPU的典型构成


• 对程序员来说，CPU中最主要部件是寄存器，可以通过改变寄存器的内容来实现对CPU的控制

• 不同的CPU，寄存器的个数、结构是不相同的（8086是16位结构的CPU）

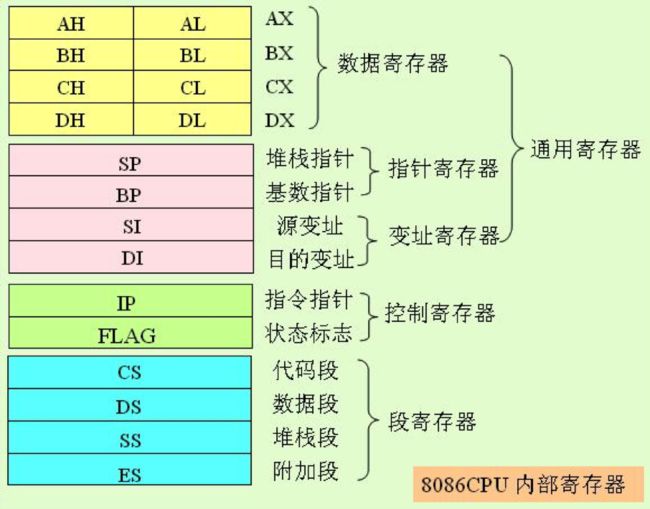

  8086有14个寄存器
  都是16位的寄存器
  可以存放2个字节






2、通用寄存器

• AX、BX、CX、DX这4个寄存器通常用来存放一般性的数据，称为通用寄存器（有时也有特定用途）
• 通常，CPU会先将内存中的数据存储到通用寄存器中，然后再对通用寄存器中的数据进行运算

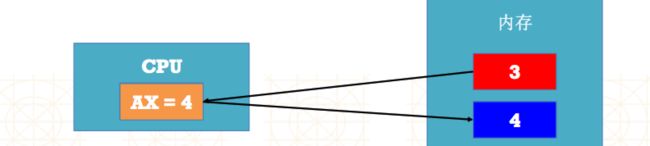

假设内存中有块红色内存空间的值是3，现在想把它的值加1，并将结果存储到蓝色内存空间
CPU首先会将红色内存空间的值放到AX寄存器中：mov ax,红色内存空间
然后让AX寄存器与1相加：add ax,1
最后将值赋值给内存空间：mov 蓝色内存空间,ax

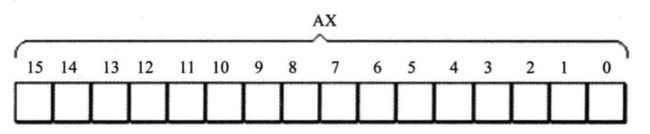

• AX、BX、CX、DX这4个通用寄存器都是16位的，如下图所示

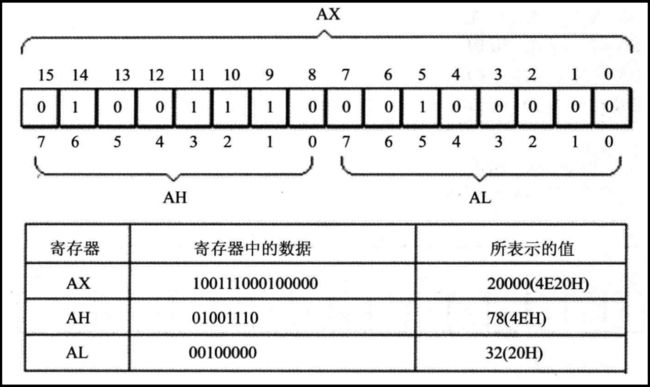

• 上一代8086的寄存器都是8位的，为了保证兼容， AX、BX、CX、DX都可分为2个独立的8位寄存器来使用
  H代表高位寄存器
  L代表低位寄存器







3、字节与字

• 在汇编的数据存储中，有2个比较常用的单位
  字节：byte，1个字节由8bit组成，可以存储在8位寄存器中

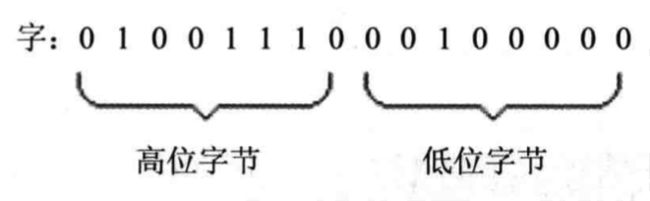

  字：word，1个字由2个字节组成，这2个字节分别称为字的高字节和低字节

• 比如数据20000（4E20H，0100111000100000B），高字节的值是78，低字节的值是32






• 1个字可以存在1个16位寄存器中，这个字的高字节、低字节分别存储在这个寄存器的高8位寄存器、低8位寄存器中

4、段寄存器

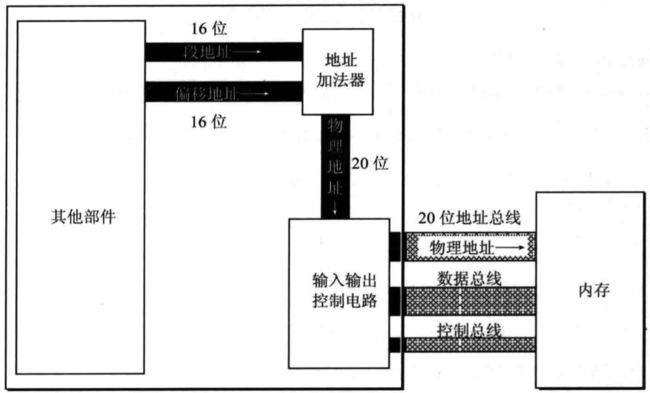

• 8086在访问内存时要由相关部件提供内存单元的段地址和偏移地址，送入地址加法器合成物理地址
• 是什么部件提供段地址？段地址在8086的段寄存器中存放
• 8086有4个段寄存器：CS、DS、SS、ES，当CPU需要访问内存时由这4个段寄存器提供内存单元的段地址
  CS (Code Segment)：代码段寄存器
  DS (Data Segment)：数据段寄存器
  SS (Stack Segment)：堆栈段寄存器
  ES (Extra Segment)：附加段寄存器

• 每个段寄存器的具体作用是？
