Azure VM Scale Set 入门系列(2)- 通过预配自定义映像创建规模集

Azure VM Scale Set 入门系列(2)- 通过预配自定义映像创建规模集



上一讲中，我们通过Azure 市场的映像创建了虚拟机规模集，本节内容，我们采用预配的自定义映像创建规模集：



1. 在模板虚拟机里安装预配软件，比如Java，Tomcat等，

     本例中，我们安装了IIS ，然后配置了一个静态网站；

2. 将模板虚拟机 配置为通用虚拟机；

3.创建自定义映像；

4.创建虚拟机规模集，映像选择刚创建好的自定义映像；

5.通过负载均衡的公共IP访问网站；

6.变更后端某台服务器的网站页面，观察负载均衡器的效果；



视频讲解：

您可以在B站观看视频讲解：https://www.bilibili.com/video/av95017520/

或在本站观看视频：https://www.51azure.cloud/post/2020/2/16/azure-list

图文讲解：



关于如何创建自定义映像，可参照文章《玩转Azure VM(1)-虚拟机“复制”之在Portal上通过映像创建虚拟机》

1. 准备Windows server 虚拟机

登录虚拟机，并通过如下Power Shell脚本安装IIS和部署一个示例网站：

# install IIS server role
 Install-WindowsFeature -name Web-Server -IncludeManagementTools # remove default htm file
 remove-item  C:\inetpub\wwwroot\iisstart.htm # Add a new htm file that displays server name
 Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from " + $env:computername)



2. 将模板虚拟机 配置为通用虚拟机；

执行Sysprep 通用化 Windows VM；

1. 以管理员身份打开“命令提示符”窗口。 将目录切换到 %windir%\system32\sysprep，然后运行 sysprep.exe。

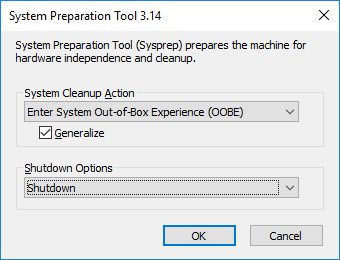

2. 在“系统准备工具”对话框中，选择“进入系统全新体验(OOBE)”，并选中“通用”复选框。

3. 在“关机选项”中选择“关机”。

4. 选择“确定”。



该操作会执行虚拟机关机操作。

3.创建自定义映像；

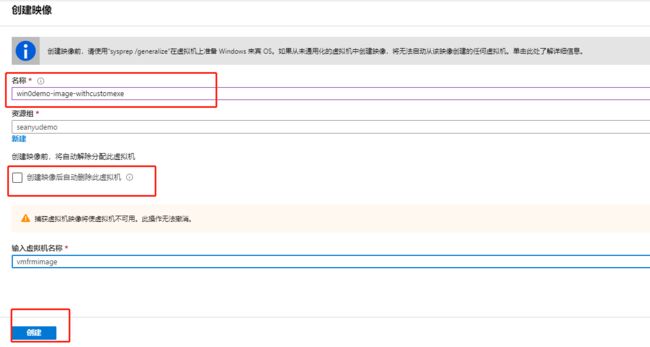

捕获“映像”；

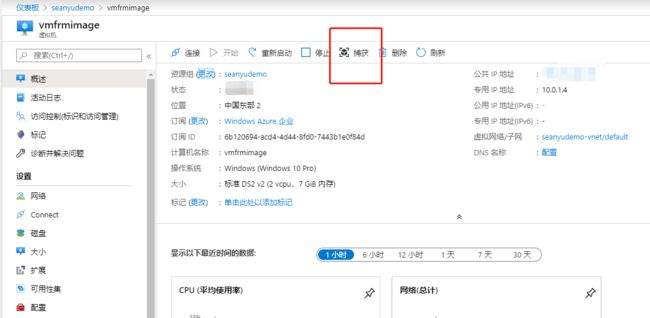

在虚拟机概述页，点击捕获按钮：

注意，捕获操作会接触分配虚拟机，而且，之前的虚拟机因为做了通用化，无法开机了，这里可以将该虚拟机删除，注意，删除操作不会删除虚拟机的IP，磁盘等。

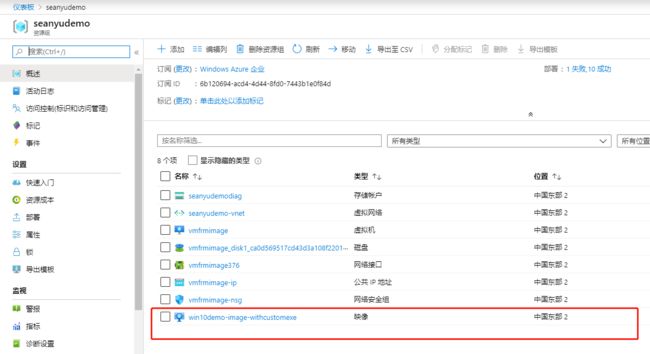

稍等几分钟，能看到创建好的"映像"



4.创建虚拟机规模集，映像选择刚创建好的自定义映像；

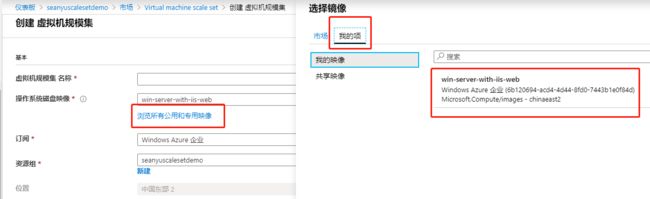

创建时，选择专用映像-我的项-自定义映像；

注意，新建的虚拟机规模集必须和自定义映像在同一个区域，无法变更。



其余步骤，请参见上一节内容。



5.通过负载均衡的公共IP访问网站；

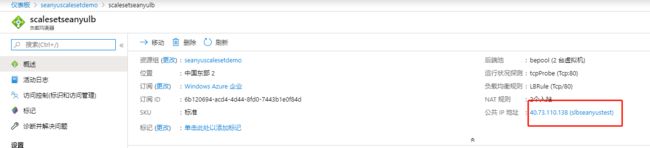

使用负载均衡器的公共IP地址进行访问：





6.变更后端某台服务器的网站页面，观察负载均衡器的效果；

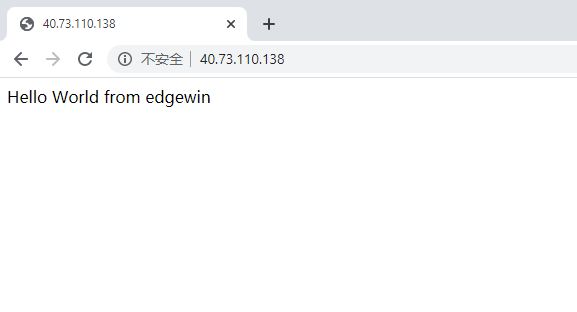

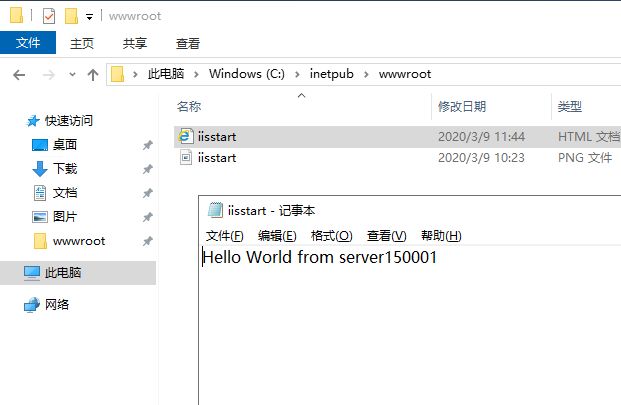

通过NAT入站规则登录到其中一台虚拟机中，修改网站内容：

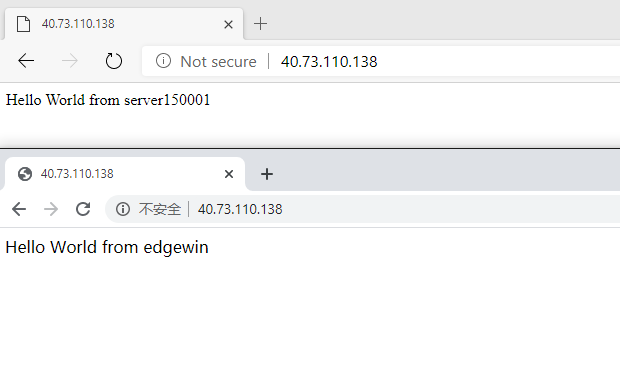

重新访问该网址，可能出现负载均衡器将流量负载到不通虚拟机的情况：
