Flannel网络

作用：跨docker宿主机进行docker和docker之间的通信，所有node节点要安装flannel插件

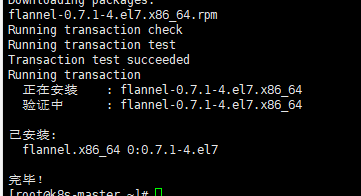

1：安装插件
yum -y install flannel


2：修改flannel配置
配置/etc/sysconfig/flanneld-------修改为master节点ectd所在地址
每个容器的ip地址会存储在etcd里边
3：设置docker容器ip地址范围
master执行
etcdctl set /atomic.io/network/config '{"NETWORK":"172.16.0.0/16"}'


4：启动网络插件
启动flannel服务
systemctl start/enable flanneld.service


重启docker服务，让flannel生效，docker0地址段会变化
重启前


重启docker服务后


剩余node节点照此操作
5：测试容器跨主机通信
测试方法
两个node节点docker pull busybox
然后分别docker run -it busybox进入容器后ping另一个容器地址，发现无法通信


原因为docker 1.13版本后iptable规则修改
iptables -L -n --------图中可以看出forward默认drop


修改规则


再次测试，已通


需要将iptable策略加到docker启动服务中，否则机器重启会失效
