TCP与UDP协议分析

1 案例1：TCP与UDP协议分析
1.1 问题
1、通过抓包分析TCP与UDP的封装格式
2、通过抓包分析TCP三次握手
1.2 方案
1、实验环境由两台主机PC1和PC2组成，PC1使用宿主机，PC2使用VMWare虚拟机，确保两台主机通信正常（需要关闭PC2的防火墙）
2、在PC1上运行科来进行抓包

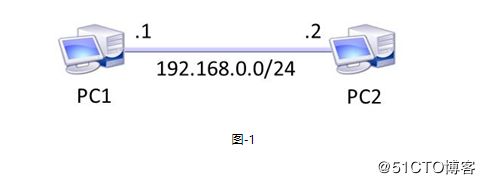

3、在PC1上通过远程桌面访问PC2，然后在PC1上分析数据包，如图-1所示。

1.3 步骤
实现此案例需要按照如下步骤进行。

          1、第一次握手，如图-2所示。

2、第二次握手，如图-3所示。

3、第三次握手，如图-4所示。

2 案例2：配置应用服务
2.1 问题
1、eNSP配置HTTP服务
2、eNSP配置DNS服务
2.2 方案
拓扑图如图-5所示。

2.3 步骤
实现此案例需要按照如下步骤进行。

     1、开启HTTP服务，如图-6所示。

开启DNS服务，添加www.nsd.com对应192.168.1.1，如图-8，图-9所示。



3 案例3：Telnet远程管理
3.1 问题
使用Telnet远程访问交换机、路由器。

3.2 方案
如图-11所示。

3.3 步骤
实现此案例需要按照如下步骤进行。

      1、配置SW1的管理IP地址

[SW1]interface vlan 1

[SW1-Vlanif1]ip address 23.1.1.3 255.255.255.0

[SW1-Vlanif1]undo shutdown

      2、配置静态路由

[R1]ip route-static 23.1.1.0 255.255.255.0 12.1.1.2

[SW1]ip route-static 12.1.1.0 255.255.255.0 23.1.1.2

    3、配置Telnet

[Huawei]user-interface vty 0 4

[Huawei-ui-vty0-4]authentication-mode password

Please configure the login password (maximum length 16):huawei123

[Huawei-ui-vty0-4]protocol inbound telnet

[Huawei-ui-vty0-4]user privilege level 15

测试
