Windows Embedded CE 6.0开发初体验（三）设置Boot-loader

上一篇《Windows Embedded CE 6.0开发初体验》之“CE开发环境”：

http://blog.csdn.net/aawolf/archive/2007/10/11/1820278.aspx



在Digi CC 9P开发板中已经预置了Boot-loader和一个CE 6.0的系统，所以，我们直接启动开发板，就可以运行一个CE 6.0的操作系统。不过，我们的最终目的是要开发一个自己的CE 6.0平台，所以我们需要对Boot-loader中的一些系统变量进行设置。



Boot-loader相当于PC中的BIOS，当硬件被reset之后，首先执行的就是boot-loader。Boot-loader首先对硬件进行初始化，然后引导操作系统运行。Boot-loader是嵌入式开发中相当重要的程序，因为它与硬件设备密切相关，所以Boot-loader的开发是由硬件厂商完成，它也是BSP的一部分。这也决定了不同的硬件厂商对Boot-loader有不同的实现，我们这里以Digi为例，涉及到对boot-loader的设置仅对Digi的开发板有效。如果使用了其他厂商的开发板，请参考相关的说明文档。

Digi开发板支持从串口输出一个命令行来对Boot-loader的行为进行控制，以及设置一些环境变量。所以我们需要通过“超级终端”，来进行设置。

将开发板的串口与开发机器的串口相连，如果没有串口则需要一个USB到串口的转换器。需要主意的是，在Vista中没有“超级终端”，我们可以从XP上将hypertrm.exe和hypertrm.dll拷贝到Vista中。

创建一个新建连接后，输入连接名称，然后选择COM口。

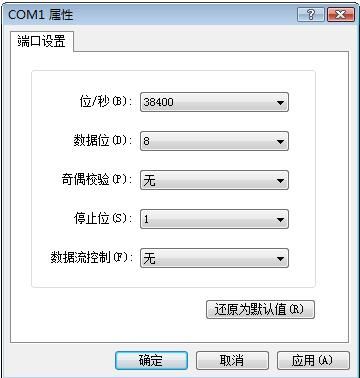

然后设置串口的波特率为38400，数据位8，无奇偶校验，停止位1，数据流控制None。最后点击确定，我们就进入了超级终端的主界面。



确认开发板的电源、与PC串口等连接正确，打开开发板的电源。Boot-loader会从超级终端中输出命令行。如果我们不进行干预，Boot-loader会启动Flash Rom中的CE 6.0系统。我们为了设置环境变量，所以要中断启动过程，在命令行提示“Hit any key to stop autoboot”时，我们按任意键，就会出现一个命令行提示符。

我们在命令行里输入：

setenv ipaddr 192.168.0.150

setenv netmark 255.255.255.0

setenv serverip 192.168.0.198

saveenv

第一句是设置开发板的IP地址，第二句是设置开发板的子网掩码，第三句是告诉开发板，开发PC的IP地址。如果不知道开发PC的IP地址，可以在命令行里输入ipconfig获得。因为我们将开发PC和开发板用带DHCP的路由器连接，所以，路由器会自动为开发PC设置一个IP地址。最后要调用saveenv，讲系统设置写入到Flash中。

为了让开发板重新启动，在命令行中输入reset。当超级终端中再次显示“Hit any key to stop autoboot”提示时，我们不要按任何键，让开发板内置的CE操作系统启动。

CE 6.0操作系统运行之后，显示器将会显示如下的画面：

为了确定开发板与PC的网络连接是否正确，我们在PC的IE中输入“http://192.168.0.150”,也就是开发板的IP地址。IE浏览器将会访问开发板中的Web Server。如果出现下面的画面，则说明网络连接正确。

当开发板设置完成之后，接下来，我们就可以进行自己的开发工作了。
