使用 Kubernetes 和滴滴云 Docker 仓库构建 CI/CD 流水线

写在前面：《Kubernetes Tutorials》 系列文章旨在帮助您从入门到高阶逐步了解并掌握kubernetes技术栈的实操、理论和最佳实践。主题将包括 Docker 基础与实操、Kubernetes 基础与实操、基于 Kubernetes 的应用部署(工作负载版与集群版)、基于 Kubernetes 的 CI/CD、Kubernetes 集群与应用监控、Kubernetes 运维与最佳生产实践等，因为平时工作比较忙碌，尽量确保每周 1～3 篇相关文章，主题可能会比较随机，待全系列完成后再系统整理，尽情期待～ 天才都会三个神操作 Watching & Star & Fork

介绍

本文主要讲述使用 Rancher 构建好 Kubernetes 集群后，如何在 Kebernetes 集群中快速构全自动的 CI/CD 流水， 包括自动签出代码、执行代码、构建 Docker 镜像、将 Docker 镜像发布到仓库、从 Docker 仓库拉取镜像并部署到集群等。

为完成构建流水线本文还会用到以下组件：

• Jenkins：管道的构建引擎。
• Docker Registry：开箱即用，构建发布步骤的默认目标是内部 Docker 仓库。但是，您可以进行配置以推送到远程仓库。内部 Docker Registry 只能从群集节点访问，用户无法直接访问。镜像不会在管道的生命周期之后持久存在，并且只应在管道运行中使用。如果您需要在管道运行之外访问您的镜像，请推送到外部仓库。
• Minio：Minio 存储用于存储管道执行的日志。

托管的 Jenkins 实例无状态地工作，因此不要担心其数据持久性。默认情况下，Docker Registry 和 Minio 实例使用临时卷，这对大多数用例来说都很好。如果要确保管道日志可以在节点故障中继续存在，则可以为它们配置持久卷。

目标

使用 Kubernetes 容器集群构建 CI/CD 自动流水线，包括自动签出代码、执行代码、构建镜像、发布到仓库、将应用部署到集群等。

本文中容器集群包含以下资源：

• 1 个 Rancher Server 节点：用于部署 Rancher Server，通过该节点可以实现可视化多集群、跨云管理 Kubernetes 集群
• 2 个 Etcd 节点：存储主控制节点和工作节点之间的任务调度等数据信息
• 2 个控制 ( Controller ) 节点：部署 Kunbernetes 集群主控制节点，用于管理和监控 Kubernetes 其它的工作节点和存在状态信息。
• 2 个工作 ( Worker ) 节点：部署 Kubernetes 集群的工作节点，用于运行容器化的应用。

注意：Etcd、Controller 和 Worker 节点均选择至少两台是为了模拟高可用控制节点和工作节点。配置推荐至少 2 核 CPU、4GB 内存、40GB 存储、2M 带宽，系统均为 Ubuntu 16.04 LTS。为达到更好的效果，本文创建的 5 台云服务器配置均为 4 核 CPU、8GB 内存、200GB 存储、5M 带宽，系统选择 Ubuntu 16.04 LTS。

为完成 CI/CD 流水间自动构建与部署的操作，您还需要一个示例代码库和用于存放 Docker 镜像的仓库：

• 本文提供了简单的基于 Go 语言的示例代码库，您可以直接 Fork 使用： CI/CD 示例代码
• 本文的 Docker 镜像仓库使用的是滴滴云的镜像仓库，相关地址如下： 滴滴云容器镜像服务

您也可以使用 Docker 官方仓库 、 Quay 或自建的私有仓库，

第一步：搭建 Kubernetes 集群

开始之前请确保已按上述目标中的资源要求准备好了服务器资源，可以是物理机、虚拟机或云主机，本文所有资源均为云主机。

关于如何准备 Docker 环境并搭建 Kubernetes 集群，请参考 使用 Rancher 创建 Kubernetes 集群并进行多集群可视化管理 ,本文将不再赘述。

完成此步骤后本文后续步骤将默认您已经配置好一个 Kubernetes 集群，含 2 个 Etcd 节点、2 个控制 ( Controller ) 节点、2 个工作 ( Worker ) 节点。

第二步：设置代码源

1.创建项目

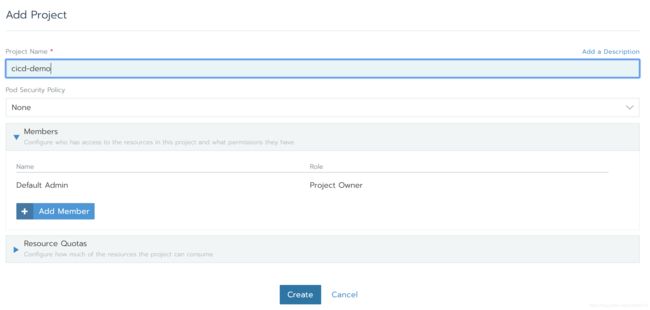

选择你的集群，然后在顶部菜单中选择 「Projects/Namespaces」 ，输入 「Project Name」 ，其他默认，点击 「Create」 即可创建集群下的项目，如下图：

2.设置代码源

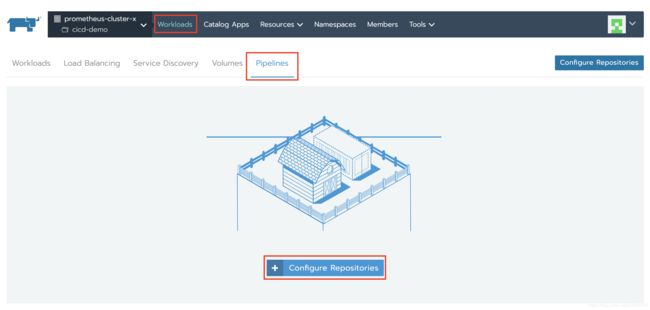

1. 选择上一步创建的项目，顶部主菜单选择 「Workloads」，然后选择tab栏中的 「Pipelines」，点击 「Configure Repositories」，如下图：

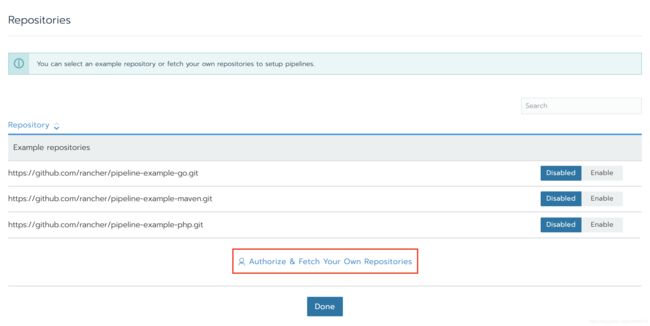

2. 「Repositories」 页面中可以看到 Rancher 官方提供了三个示例代码，为了完整演示配置 CI/CD 流程，我们不用此处的示例代码，直接点击下方按钮 「Authorize & Fetch Your Own Repositories」，如下图:

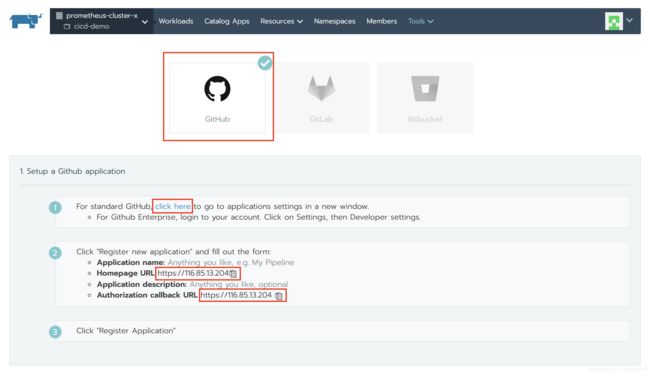

3. 页面会跳转到选择源代码平台的页面，如下图。此处我们选择 「Github」 平台 ( GitLab 与 Bitbucket 步骤类似)。此处注意要记录下 “Homepage URL” 和 “Authorization callback URL”，以备 GitHub 中应用授权使用。点击下方 「click here」 链接新开一个页面跳转至 GitHub 应用授权页面：

4. 在 GitHub 平台的 「OAuth Apps」 页面中点击 「Register a new application」，如下图：

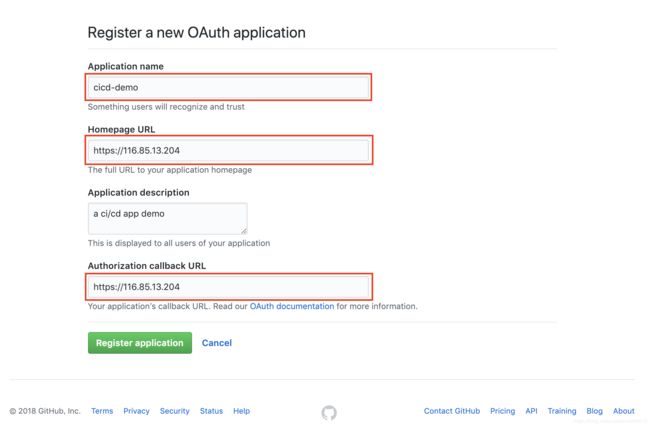

5. 在 「Register a new application」 自定义一个应用名称到 “Application name” ，在 “Homepage URL” 和 “Authorization callback URL” 中填入 “3)” 对应的地址即可，点击 「Register application」：

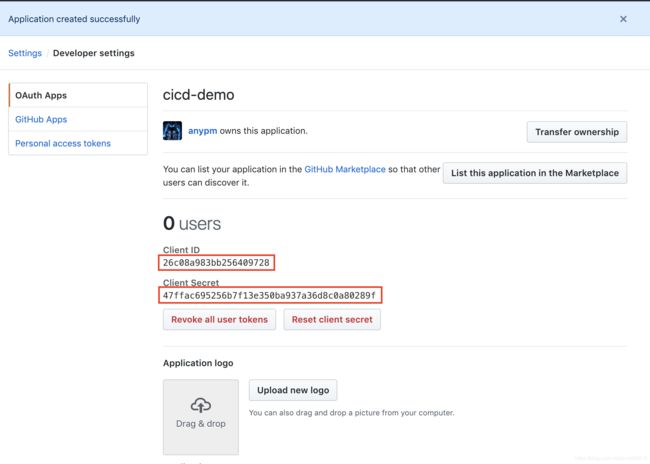

6. 记录 GitHub 生成 “Client ID” 和 “Client Secret” ，如下图：

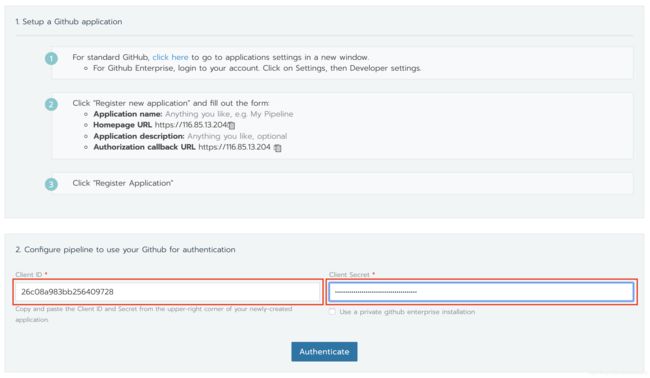

7. 回到 Rancher 设置「Pipelines」页面中填入 GitHub 生成的 “Client ID” 和 “Client Secret” ，点击 「Authenticate」 进入授权页面：

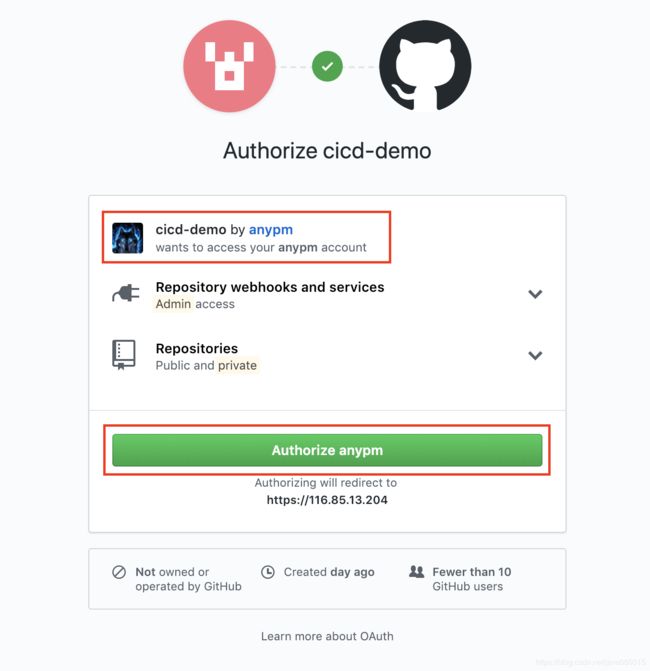

8. 点击绿色按钮授权：

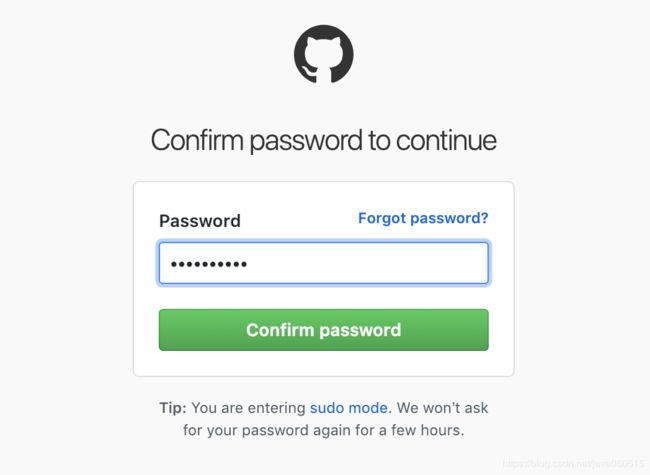

9. 输入 GitHub 密码完成授权：

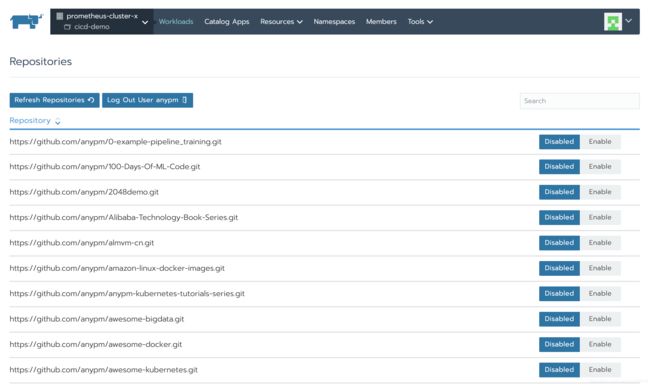

10. 页面自动回到 「Repositories」，此时会自动拉取您在 GitHub 上授权项目下所有的代码源，如图：

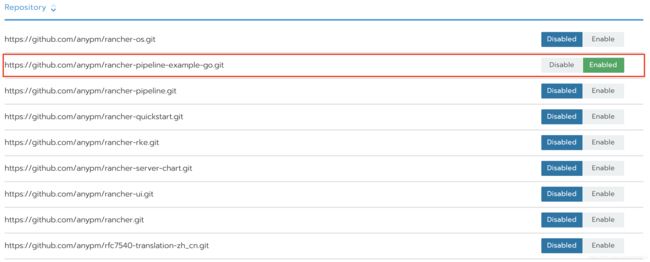

11. 找到 “rancher-pipeline-example-go.git”，点击 「Enable」 激活代码源授权：

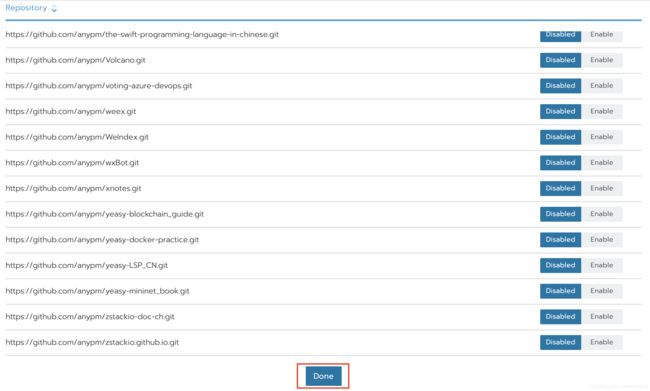

12. 点击底部 「Done」 完成代码源授权：

13. 「Pipelines」 列表中会自动生成一个构建流水线，如图：

第三步：设置 Docker 仓库

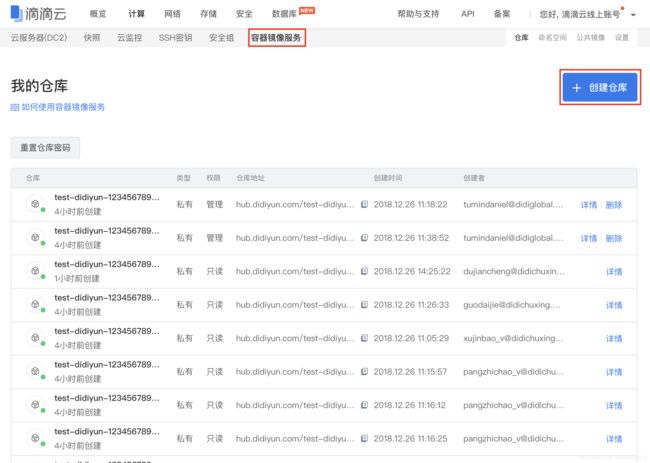

1. 登陆滴滴云控制台，顶部导航依次选择 「计算」 和 「容器镜像服务」，可以看到 「我的仓库」，点击 「创建仓库」：

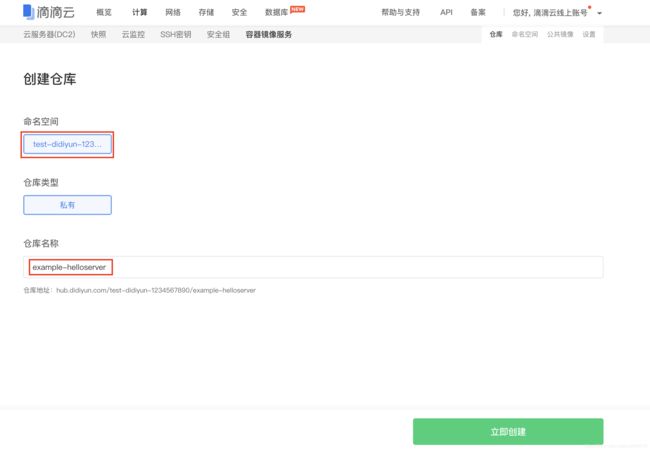

2. 填写命名空间和仓库名称：

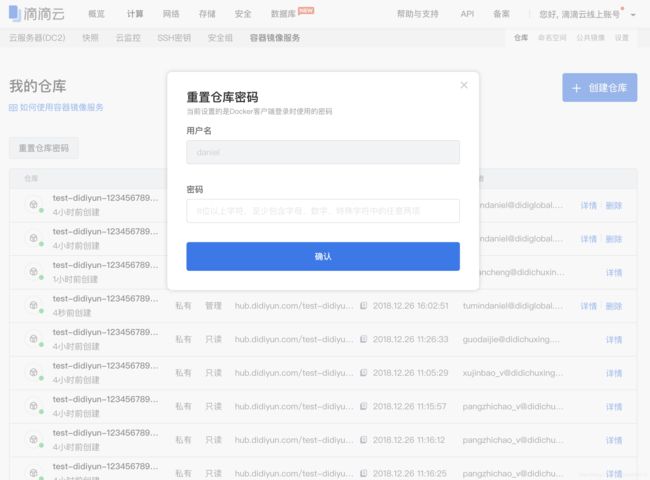

3. 设置仓库访问密码，此密码用于从 Docker 客户端登陆。在本文实操案例中会用于自动构建流水线将构建好的 Docker 镜像上传至滴滴云 Docker 镜像仓库中：

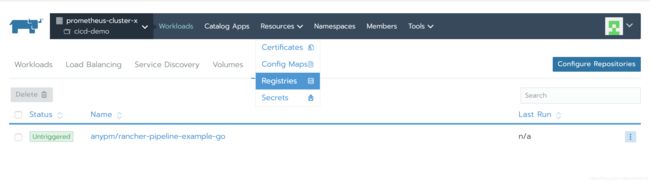

4. 回到集群页面，选择我们前面创建的项目，此案例中为 「cicd-demo」，选择顶导 「Resources」 -> 「Registries」：

5. 进入仓库授权列表页，点击 「Add Registry」：

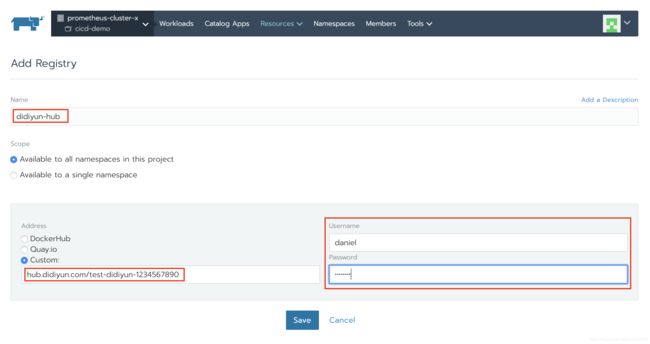

6. 仓库授权列表页面点击 「Add Registry」，自定义填写仓库授权名称， 「Address」 选择 「Custom」，填写滴滴云仓库访问地址，格式为 hub.didiyun.com/ 命名空间， 此处 “命名空间” 为步骤 “2)” 中填写的命名空间名称。填写用户名和密码，此处用户名和密码为步骤 **“3)”**中设置的用户名和密码：

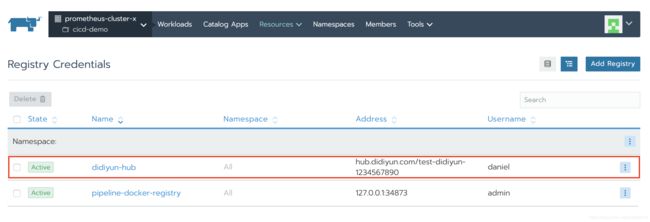

7. 设置完成后将自动返回列表页，我们会看到列表页多出一行仓库信息：

8. 回到 「Pipelines」 页面继续构建流水线：

第四步：创建并定义流水线

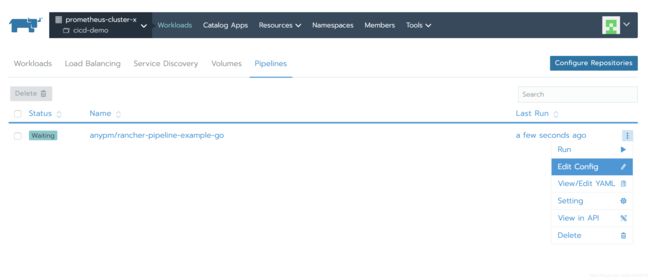

1. 在前面构建的 Pipeline下拉操作中选择 「Edit Config」 ，进行进入 Pipeline 编辑页：

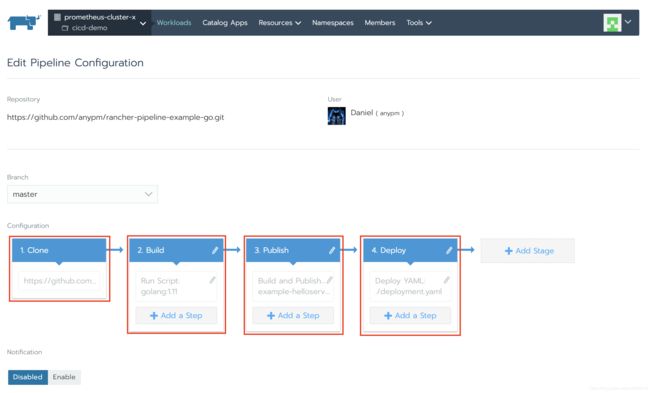

2. 在 「Edit Pipeline Configuration」 中可以看到已经创建好了四个步骤，分别是：

   • 从仓库获取代码
   • 运行编译/构建代码(可选，此案例为必须项)
   • 构建镜像并发布到私有仓库中
   • 从仓库中拉取镜像并部署到集群中

   • 下面分别展示各步骤细节：
     • 选择 Pipeline 步骤类型、代码版本和编译脚本：

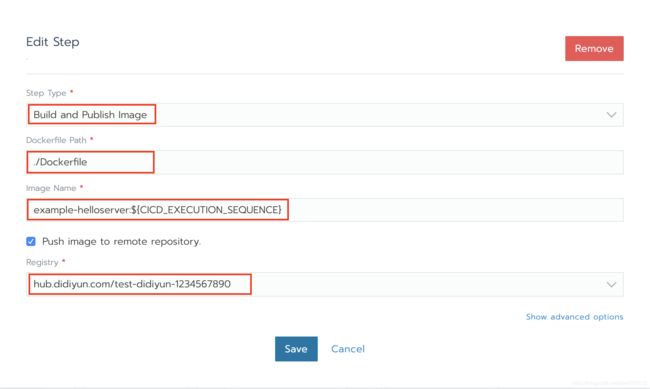

     • 选择构建与发布镜像选项，设置 Dockerfile 路径、镜像名称，勾选 「Push image to remote repository」 ，下拉列表中选择前面设置好的滴滴云仓库地址：

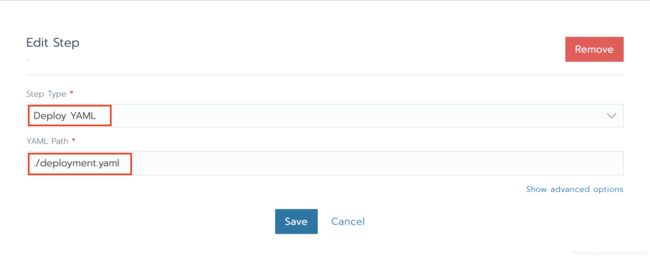

     • 选择部署 YAML 类型，并设置部署配置文件的路径：

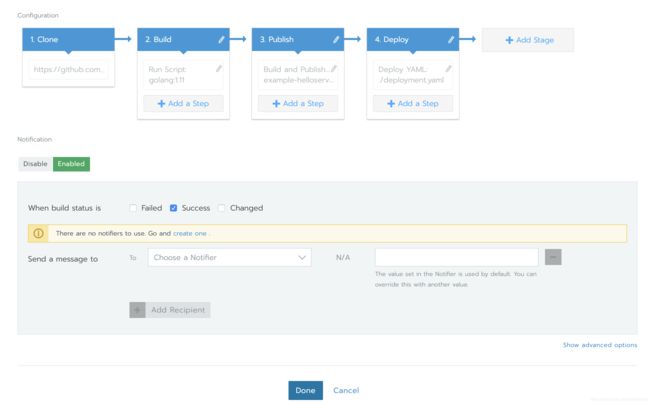

3. 设置构建提醒方式：

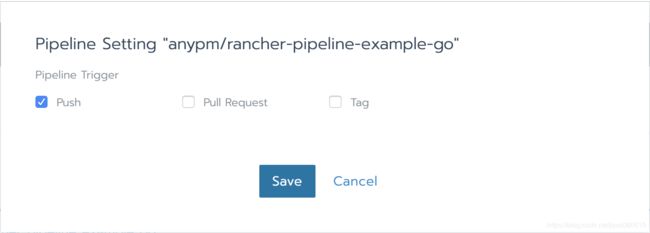

4. 设置流水线自动构建方式：

本文为了让读者尽快成功体验自定义流水线的全流程，将案例代码、构建镜像的 Dockerfile、用于部署的 deployment.yaml 都已经写好。您可以尝试根据自己的项目/代码编写合适的 Dockerfile、deployment.yaml 和 Pipeline 流程。

第五步：手动构建

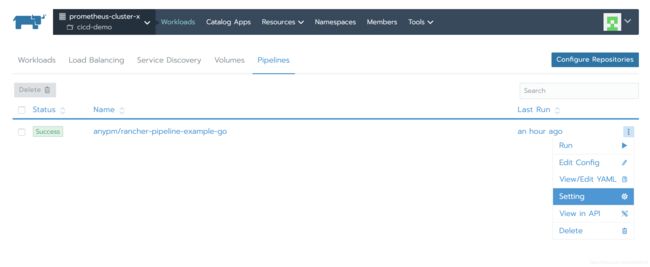

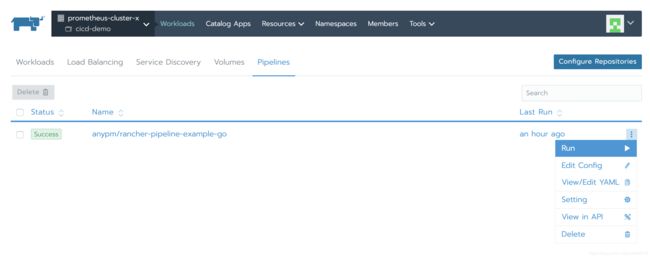

1. 「Pipelines」 列表中选择前面设置的构建流水线，点击右边下拉选项中的 「Run」：

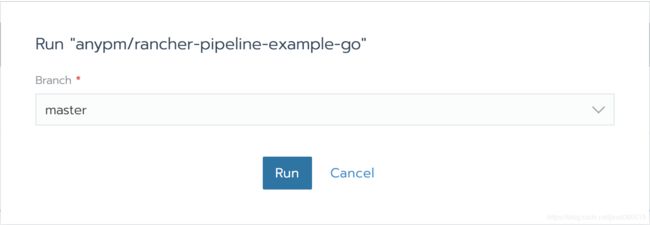

2. 选择构建分支：

3. 查看构建进度与详情：

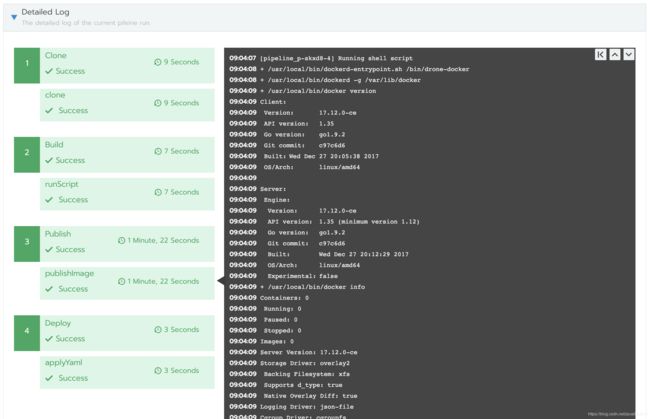

4. 构建成功&构建日志：

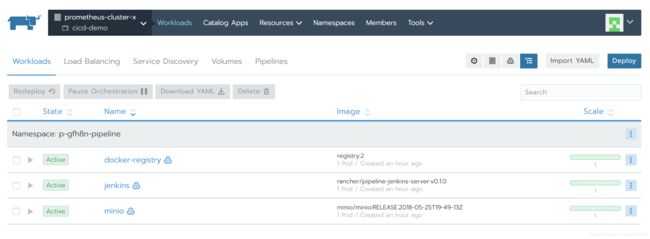

5. 第一次构建会比较慢，后端会自动部署构建 Pipeline 所必须的 Jenkins 引擎、Docker Registry 和 Minio，如下图：

后续您的代码源有代码更新或版本更新时，Pipeline将根据您设置的自动构建策略自动发布新版本到集群应用中。

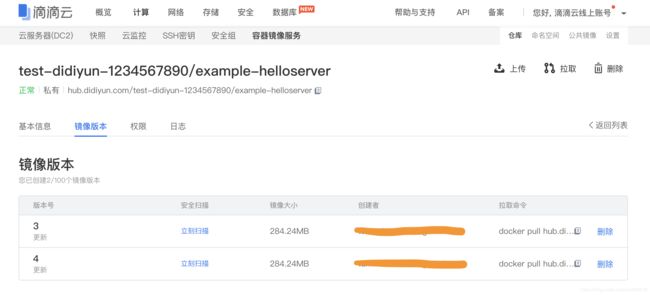

6. 进入滴滴云控制台可以看到，每自动构建一次，镜像版本也会同时发布一次到 Docker 镜像仓库中：

结论

基于 Kubernetes 集群可以非常便利的完成代码拉取、代码编译/构建、Docker 镜像构建、Docker 镜像分发(发布到私有或公有镜像仓库)、应用部署(从仓库拉取镜像并在集群部署应用)，且可以根据您设置的自动构建策略完成自动化流程，参考本文步骤您可以同时构建多条 Pipeline 同时自动化构建您的应用程序，而无需关心细节。

CI/CD 相关概念

• 持续集成 ( Continuous Integration, CI ) : 代码合并，构建，部署，测试都在一起，不断地执行这个过程，并对结果反馈。
• 持续部署 ( Continuous Deployment, CD ) :　部署到测试环境、预生产环境、生成环境。
• 持续部署 ( Continuous Delivery, CD ) : 将最终产品发布到生成环境、给用户使用。
