用Cisco Packet Tracer模拟完成以太网帧的封装

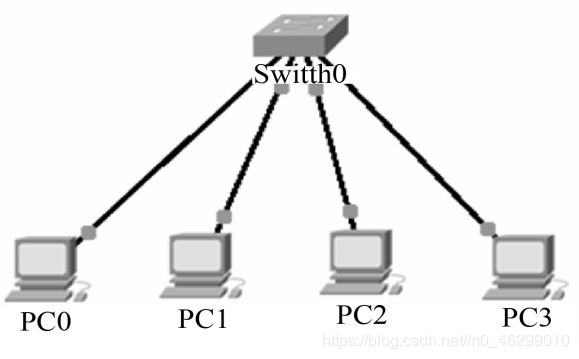

• 按照下图完成拓扑结构设计：

---

1.按照下图完成拓扑结构设计：

2.将配置的相关数据填写在下面表格中。
PC:      IP地址 :           子网掩码:
PC0    196.168.1.1    255.255.255.0
PC1    196.168.1.2     255.255.255.0
PC2    196.168.1.3     255.255.255.0
PC3    196.168.1.4     255.255.255.0

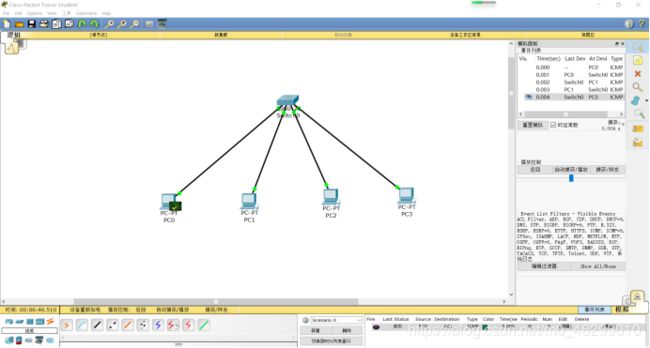

3.捕获数据包，进入模拟模式；添加简单PDU，PC1->PC2；

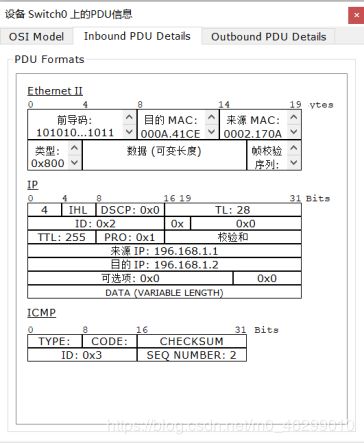

4.观察以太网帧的封装格式，打开捕获列表中第二个（P0->Switch0）的数据包；观察Inbound PDU中Ethernet的封装格式；注意观察前导码、源/目标MAC地址的取值，并记录；

前导码:101010…1011
目的MAC: 000A.41CE.C129
来源MAC: 0002.170A.CBBB

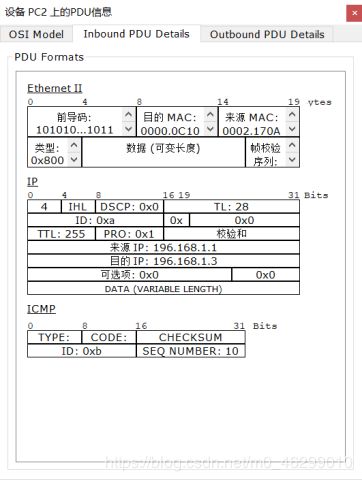

5.观察交换机是否会修改以太网帧各字段值，打开捕获列表中第三个（Switch0->P2）的数据包；观察Inbound PDU中Ethernet的封装；注意观察前导码、源/目标MAC地址的取值，与步骤3的各字段取值进行对比；

前导码:101010…1011
目的 MAC: 0000.0C10.352C
来源 MAC: 0002.170A.CBBB
