架构语言ArchiMate － 语言结构（Language Structure）

　　在ArchiMate － 开篇：企业架构语言ArchiMate介绍中对企业架构语言ArchiMate进行了总体介绍，本篇将介绍一下ArchiMate的语言结构。

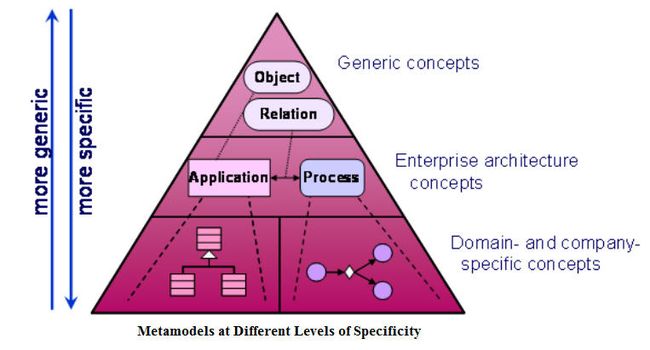

元模型级别

• 知道OO的都知道，任何东西都是对象，在元模型的语言最抽象级别就是对象（Object）和关系（Relation）
• 对于企业架构来说，重要的概念就是产品（业务流程）和实现（应用）
• 开发架构时，需要对特定领域进行描述，比如流程图、领域模型图等

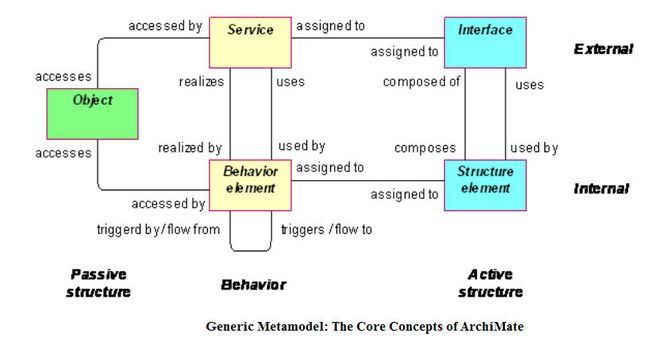

核心概念

　　区分内部和外部概念，有点类似SOA的架构概念

• 外部是暴露给客户的产品和服务，如Service和Interface
• 内部是具体行为和相关结构元素

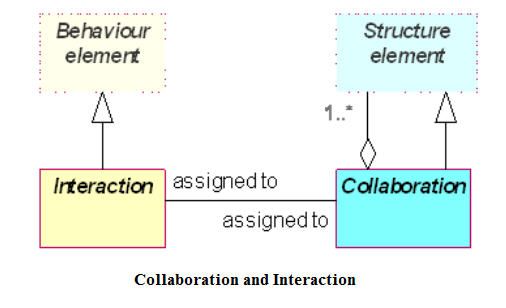

协作与交互（Collaboration and Interaction）

• 协助包含多个结构元素
• 交互是一种行为

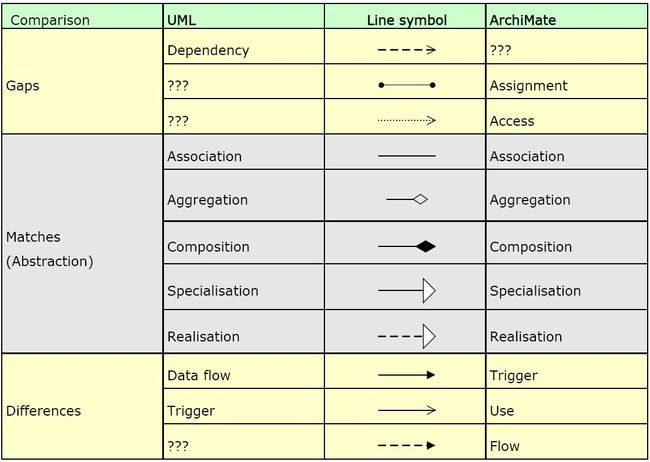

关系（Relationships）

The ArchiMate Framework

　　ArchiMate是一种集成多种架构的一种可视化业务分析模型语言，它从下图业务、应用和技术三个层次（Layer），对象、行为和主体三个方面（Aspect）和产品、组织、流程、信息、数据、应用、技术领域（Domain）来进行描述：

1. 业务层（Business）：提供对外部客户的产品和服务 ，这些服务由组织内的业务角色通过业务流程来实现
2.  应用层（Application）：支持业务服务的应用
3. 技术层（Technology）：通过硬件和软件的交互来运行应用程序

　　除了以上这些核心方面之外，还有其它一些重要的领域概念，如：目标（Goals）、安全（Security）、治理（Governance）、费用（Costs）、性能（ Performance）、时间（Timing）、计划和演进（Planning and evolution）等。



更多内容参考：企业架构语言ArchiMate.pdf         企业架构框架－TOGAF.pdf
