VPC之间的网络连通实践

随着公有云技术的日臻完善，越来越多的政府部门，事业单位，企业，个人将自己的it系统部署在公有云之上。在公有云之上部署业务系统有一个特点，就是先要规划网络，先有一个网络以后，然后才能把一些相关的产品部署在网络里（有些公有云的产品或者组件是不需要提前规划网络的，例如对象存储，这里主要考虑的是需要网络的组件，例如云主机）。公有云的网络一般叫VPC（Virtual Private Cloud），用户可以在自己的账户下创建多个VPC，然后问题就来了，那么VPC和VPC之间是怎么通信的，如何实现呢？我们这篇文章讨论的就是VPC之间的连通性，通过这篇文章的介绍，我们可以了解到如何实现VPC之前的通信的方法。

我们这里使用的公有云厂商是京东云，下面我们先简单了解一下京东云的VPC。

京东云私有网络(Virtual Private Cloud，简称VPC)，是京东公有云上自定义的逻辑隔离的网络空间，与数据中心搭建的传统网络类似，此私有网络空间由用户完全掌控，支持自定义网段划分、路由策略等。用户可以在VPC内创建和管理多种云产品，如云主机、负载均衡等，同时可配置网络内的资源连接Internet。
下面我们就来搭建一下测试的环境，首先需要搭建俩个VPC，然后分别在两个VPC里创建子网，然后为了测试连通性，我们创建两个云主机，通过两个云主机相互之间ping对方，我查看网络的联通性。
整个测试环境的搭建主要分为如下步骤
一、 创建第一个VPC
二、 在第一个VPC下创建子网
三、 在子网下创建云主机
四、 创建第二个VPC
五、 在第二个VPC下创建子网
六、 在第二个子网下创建云主机
七、 创建VPCpeering，并配置路由规则
八、 测试云主机内网的连通性

下面我们根据上面的大纲，一步一步的完成测试环境的搭建。

一、 创建第一个VPC
登录京东公有云
打开控制台

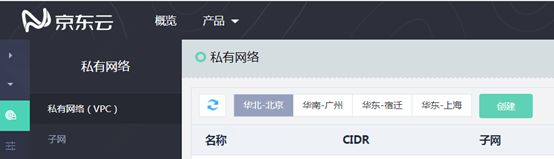

选择”网络”->“私有网络”->“私有网络（VPC）”

点击右侧的按钮“创建”

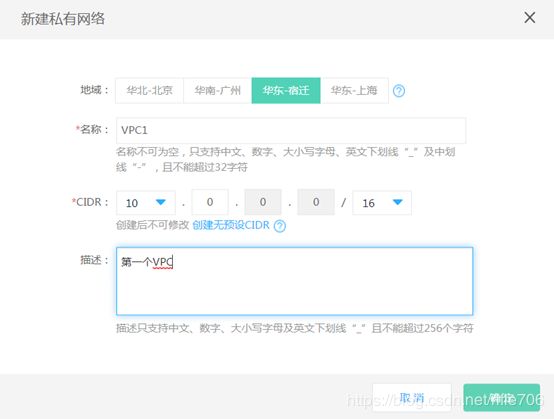

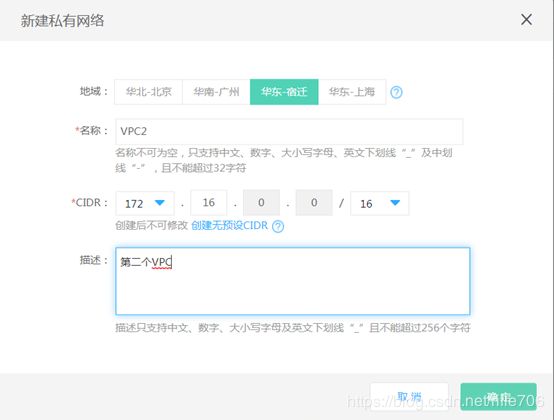

在弹出的创建窗口输入VPC的相关信息
我们这里选择10.10.0.0/16用于本实验

地域：京东公有云现在有四个地域可以选择“华北-北京” “华南-广州” “华东-宿迁” “华东-上海”（根据业务所在的地理位置，选择相应的地域）
名称：用户可以根据需要，自行输入相应的名称（名称不可为空，只支持中文、数字、大小写字母、英文下划线“_”及中划线“-”，且不能超过32字符）
CIDR: 目前私有网络支持三个网段的内网IP：10.a.0.0/Mask（a属于0至255）、172.b.0.0//Mask（b属于16至31）、192.168.0.0/Mask ，CIDR 的mask支持在16至28之间
描述：根据需要自行决定

二、 在第一个VPC下创建子网

登录京东公有云
打开控制台

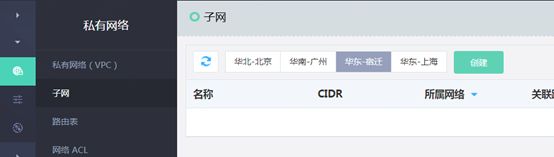

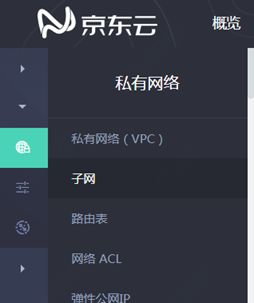

选择”网络”->“私有网络”->“子网”

在右侧点击按钮“创建”

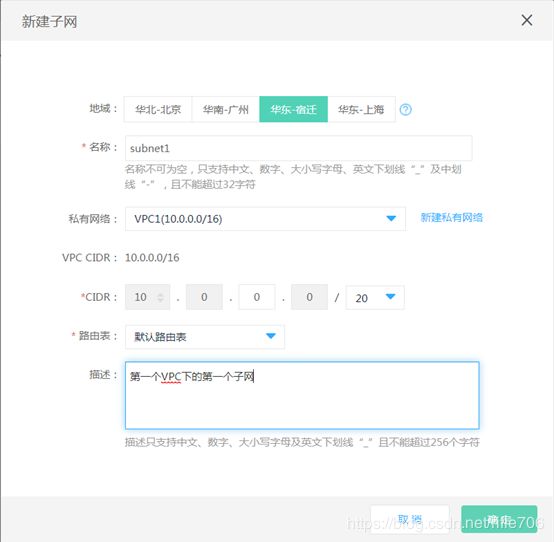

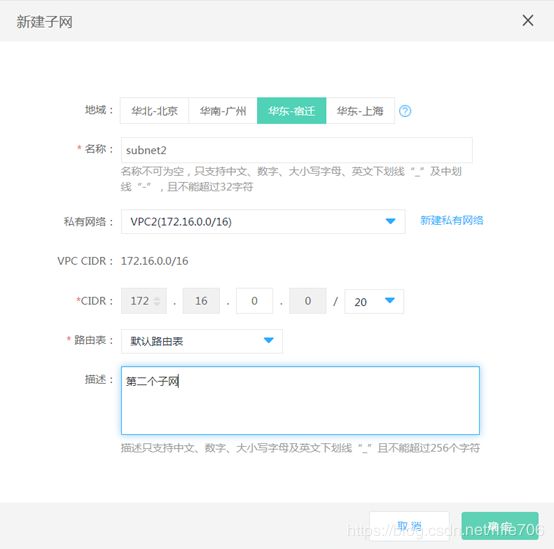

输入子网的信息，详细信息如图

三、 在子网下创建云主机
登录京东公有云
打开控制台

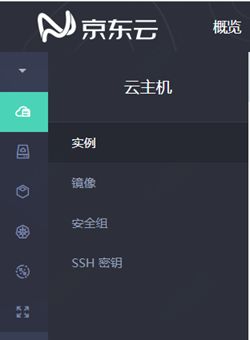

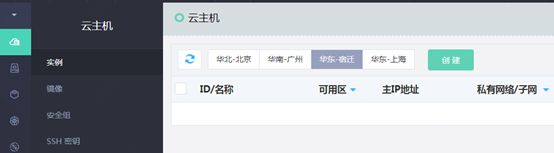

选择”弹性计算”->“云主机”->”实例”

右侧按钮”创建“（请选择“按配置“创建云主机，这样在不使用的时候，可以随时删除，如果选择”包年包月“，需要等包年包月到期以后才能删除相应的资源）

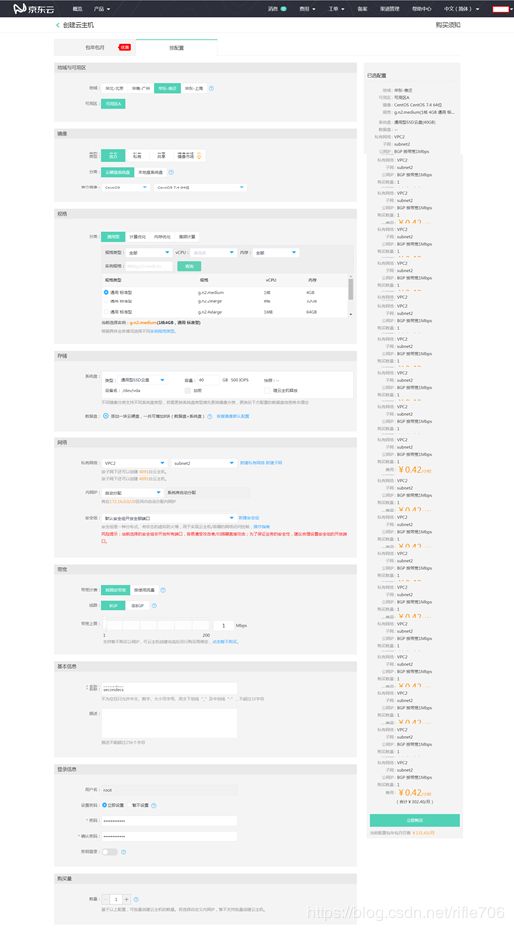

输入云主机需要的信息，如图所示，点击右侧按钮”立即购买“，根据提示完成购买即可

四、创建第二个VPC
第二个VPC创建和第一个VPC创建的基本过程和第一个基本上是一样的，这里不再赘述。要注意一下，两个VPC的CIDR不能重复，因为一旦重复，两个VPC将不能做VPCpeering，会有路由的问题产生。

五、创建第二个子网
创建第二个子网也和上面提到的创建过程一样，只不过在选择VPC的时候，选择第二个VPC，CIDR选择第二个VPC的一个CIDR子集。

六、创建第二个云主机

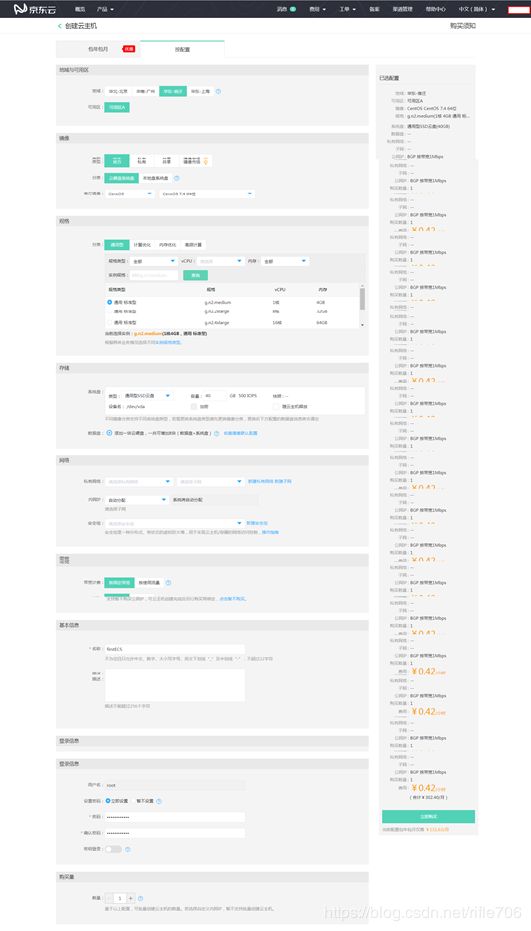

此处创建第二个云主机的时候和上面创建云主机过程一样，但是VPC和子网，要选择VPC2和subnet2。

七、创建VPCpeering，并配置路由规则
登录京东公有云
打开控制台

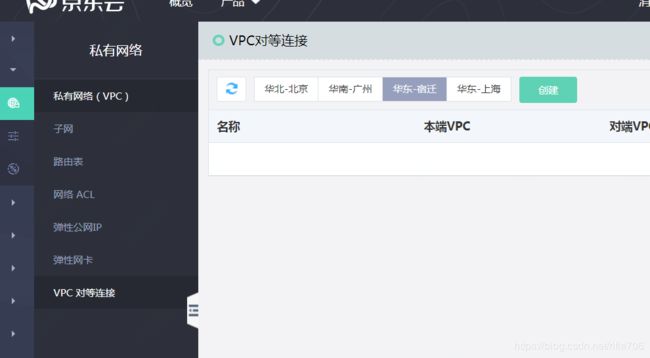

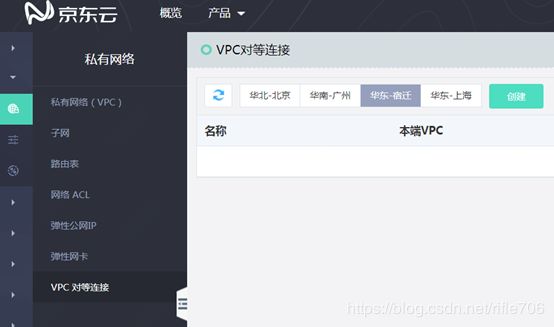

选择”网络”->“私有网络”->“VPC对等连接”

点击右边的按钮“创建”

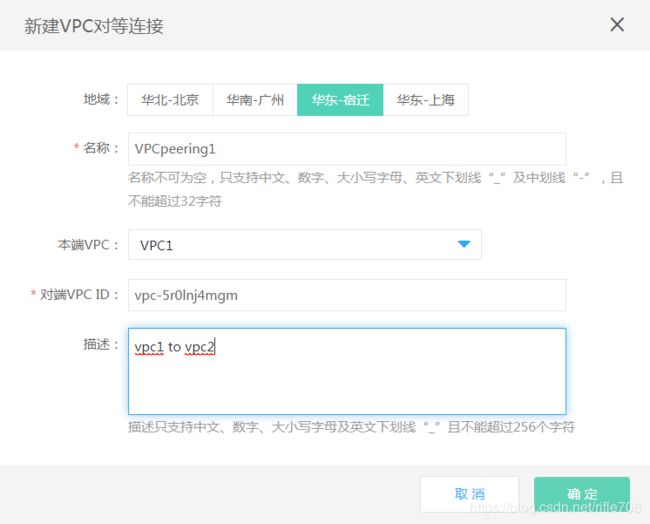

输入相应的信息,这里是先建立一个VPC1到VPC2的连接，等一下还要建一个VPC2到VPC1的连接。
所以这里的本端VPC是VPC1，对端是VPC2，VPC2的ID可以在VPC2的基本信息里看到。

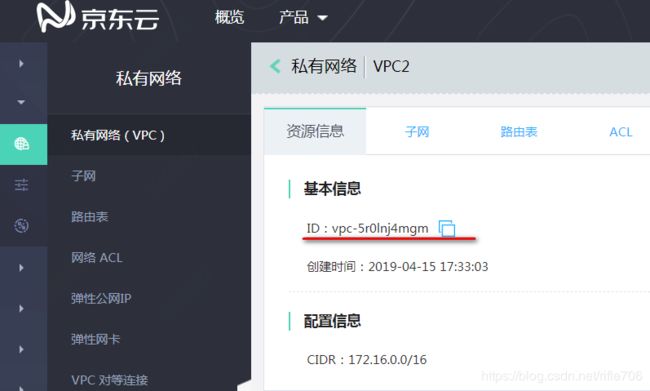

VPC2的基本信息如下

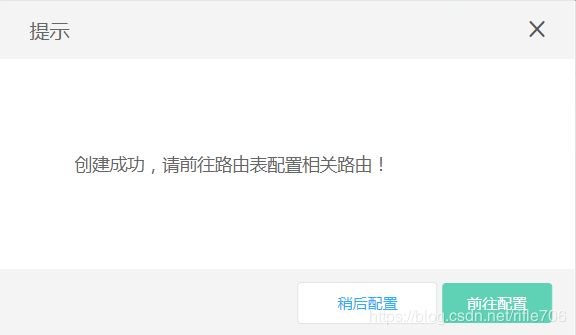

创建完成以后会提示更改路由配置，选择前往配置

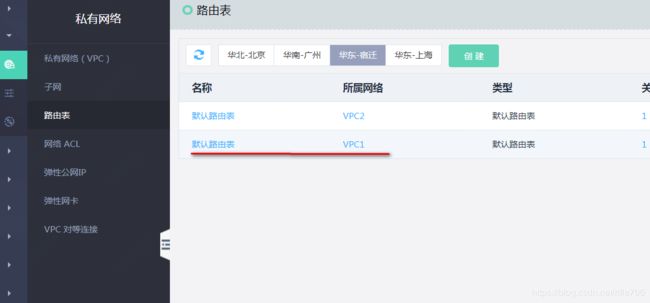

我们点开VPC1的默认路由表

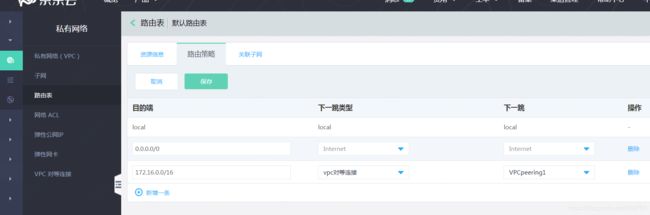

编辑路由策略，新增一条路由，目的端是VPC2的CIDR，下一跳选择vpc对等连接，下一跳选择我门创建的VPCpeering1，然后保存即可。

用同样的步骤，建立VPC2到VPC1的连接，并更改路由策略（这里不再赘述）。

八、 测试云主机内网的连通性

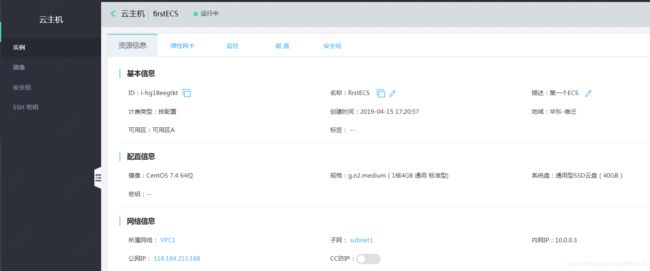

VPC1内的云主机信息如下，

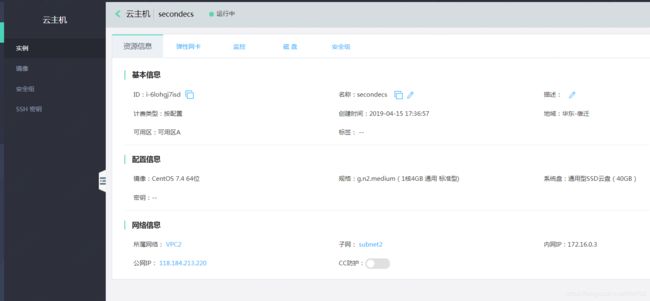

VPC2内的云主机信息如下

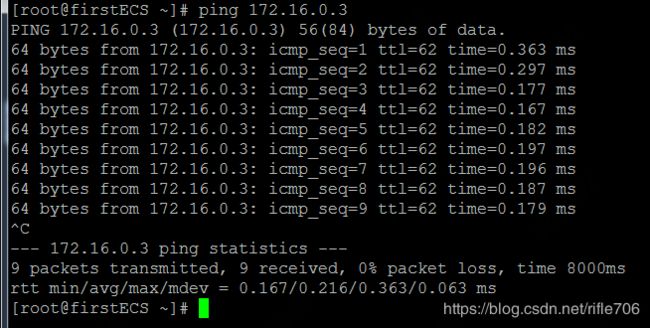

SSH通过公网IP登录VPC1里的第一个云主机，然后ping一下第二个云主机的内网IP，可以看到ping通了，而且延时很小

通用用第二个云主机ping一下第一个云主机

至此我们实现了两个VPC之间的内网互通，目前了解到VPCpeering只能实现相同region之间的联通，或者相同region的不同用户的VPC互通。
