C# chart 的使用总结

1、如果在同一个Chart控件中添加了2个chartArea，chartArea1和chartArea2，如何将两张图表的坐标对齐：

1.1、可以在Chart1的属性中设置：

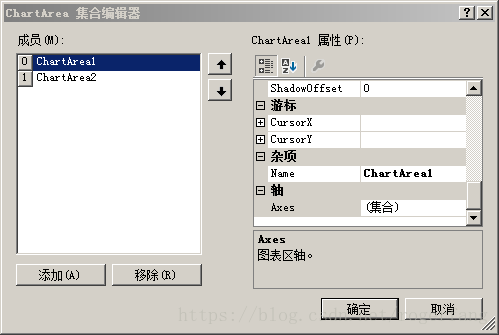

打开ChartAreas集合编辑器：在属性表中可以找到。

选择ChartArea1，上拉右边的滑动条到最顶端，找到ChartArea1属性->对齐，

更改对齐第三个设置：在“对齐”中有三个选项，第三个AlignWithChartArea中选择ChartArea2；

将ChartArea2的对齐属性也如同上述更改，设置为ChartArea1；

这样，两个图表就左右对齐了。

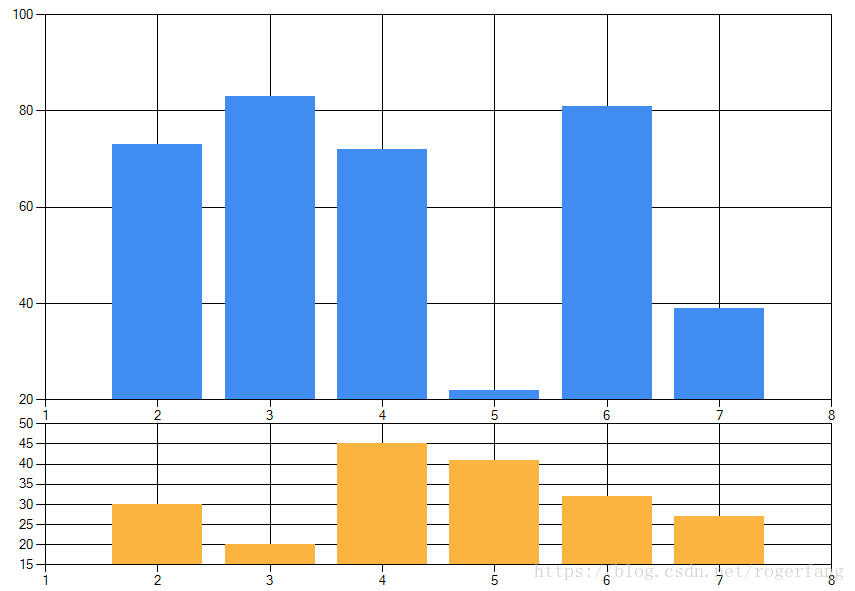

效果如下：

2、两个ChartArea初始状态是平分高度的，如何将两个图表设置成不同高度？

同样可以在ChartAreas集合编辑器中设置：

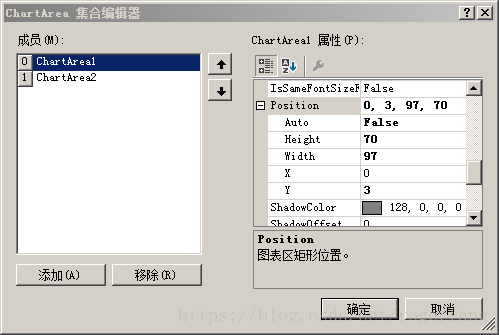

在编辑器中找到“外观”中的Position栏，默认是auto，点开 + 栏。

编辑：

Height，这是设置高度的，数值其实是100%，写100就表示布满高度。设置70，就是占70%的高度。

Width，这是设置图表的宽度，同样100表示100%的宽度。

X、Y，是设置图表左上角坐标位置。

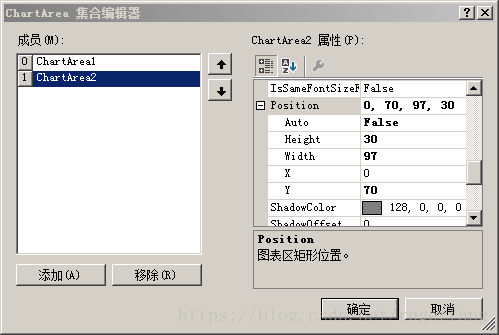

ChartArea2的设置如下图。这样就主图和附图就已70:30比例分布。
