XEN与VMware ESXi、Hyper-V 以及 KVM 的比较

XEN 与 VMware ESXi，Hyper-V 以及 KVM 特点比较：
a.XEN 有简化虚拟模式，不需要设备驱动，能够保证每个虚拟用户系统相互独立，依赖于 service domains 来完成一些功能；
b.Vmware ESXI 与 XEN 比较类似，包含设备驱动以及管理栈等基本要素，硬件支持依赖于 VMware 创建的驱动；
c.Hyper-V 是基于 XEN 管理栈的修改；
d.KVM 与 XEN 方式不同，KVM 是以 Linux 内核作为管理工具的。

虚拟机的体系结构
1.XEN 体系结构

图 1. XEN 体系结构图

一个 XEN 虚拟机环境主要由以下几部分组成：
XEN Hypervisor；
Domain 0 —— Domain Management and Control(XEN DM&C)；
Domain U Guest(Dom U)
a. PV Guest
b. HVM Guest

下图 2 显示除了各部分之间的关系：

图 2. Xen 三部分组成之间关系图

XEN Hypervisor ：

XEN Hypervisor 是介于操作系统和硬件之间的一个软件描述层。它负责在各个虚拟机之间进行 CPU 调度和内存分配。XEN Hypervisor 不仅抽象出虚拟机的硬件，同时还控制着各个虚拟机的执行。XEN Hypervisor 不会处理网络、存储设备、视频以及其他 I/O.

Domain 0：

Domain 0 是一个修改过的 Linux kernel，是唯一运行在 Xen Hypervisor 之上的虚拟机，它拥有访问物理 I/O 资源的权限，同时和系统上运行的其他虚拟机进行交互。Domain 0 需要在其它 Domain 启动之前启动。

Domain U：

运行在 Xen Hypervisor 上的所有半虚拟化（paravirtualized）虚拟机被称为“Domain U PV Guests”，其上运行着被修改过内核的操作系统，如 Linux、Solaris、FreeBSD 等其它 UNIX 操作系统。所有的全虚拟化虚拟机被称为“Domain U HVM Guests”，其上运行着不用修改内核的操作系统，如 Windows 等。

2.Hyper-V 体系结构

图 3. Hyper-V 体系结构图

Hyper-V 是微软提出的一种系统管理程序虚拟化技术，采用微内核的架构，兼顾了安全性和性能的要求。Hyper-V 底层的 Hypervisor 运行在最高的特权级别下，微软将其称为 ring -1（而 Intel 则将其称为 root mode），而虚机的 OS 内核和驱动运行在 ring 0，应用程序运行在 ring 3 下，这种架构就不需要采用复杂的 BT（二进制特权指令翻译）技术，可以进一步提高安全性。从架构上讲 Hyper-V 只有“硬件－Hyper-V－虚拟机”三层，本身非常小巧，代码简单，且不包含任何第三方驱动，所以安全可靠、执行效率高，能充分利用硬件资源，使虚拟机系统性能更接近真实系统性能。

Hyper-V 支持分区层面的隔离。分区是逻辑隔离单位，受虚拟机监控程序支持，并且操作系统在其中执行。Microsoft 虚拟机监控程序必须至少有一个父 / 根分区，用于运行 64 位版本的 Windows Server 2008 操作系统。虚拟化堆栈在父分区中运行，并且可以直接访问硬件设备。随后，根分区会创建子分区用于承载来宾操作系统。根分区使用虚拟化调用应用程序编程接口 (API) 来创建子分区。

分区对物理处理器没有访问权限，也不能处理处理器中断。相反，它们具有处理器的虚拟视图，并运行于每个来宾分区专用的虚拟内存地址区域。虚拟机监控程序负责处理处理器中断，并将其重定向到相应的分区。Hyper-V 还可以通过输入输出内存管理单元 (IOMMU) 利用硬件加速来加快各个来宾虚拟地址空间相互之间的地址转换。IOMMU 独立于 CPU 使用的内存管理硬件运行，并用于将物理内存地址重新映射到子分区使用的地址。从系统的结构图，我们可以看出来 Hyper-V 与 Xen 的架构很相似。
3.Vmware ESXI 体系结构

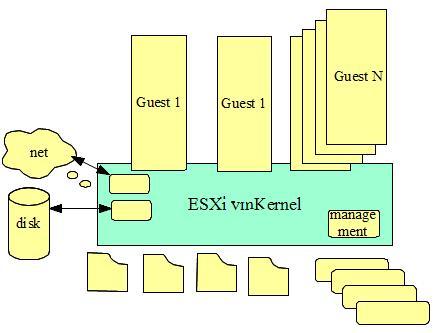

图 4. Vmware ESXI 体系结构图

由上图我们可以看出来管理工具也是直接嵌入到了 ESXi vmKernel 中，没有再分化出单独的管理工具，这一点与 Xen 是相区别的。
4.KVM 体系结构

图 5. KVM 体系结构图

KVM 是一个独特的管理程序，通过将 KVM 作为一个内核模块实现，在虚拟环境下 Linux 内核集成管理程序将其作为一个可加载的模块可以简化管理和提升性能。在这种模式下，每个虚拟机都是一个常规的 Linux 进程，通过 Linux 调度程序进行调度。

通过以上四种虚拟机的体系结构图，我们可以看出他们在整个系统中的位置，以及相互之间的区别。
