之前被人问及过，图片的三级缓存是什么啊，来给我讲讲，图片三级缓存，好高大尚的名字，听着挺厉害，应该是很厉害的技术，当时不会啊，也就没什么了，没有说出来呗，前一阶端用到了BitmapUtils的图片缓存框架，索性就自己找些知识点来研究一些图片的三级缓存是什么吧。真所谓是知识你要是不知道，那就真的说不出所以然来，但是当你真正的去了解了，三级缓存也不是那么高端的技术。好了，闲话不多说了，开始图片的三级缓存原理吧。
什么是图片的三级缓存
- 1、内存缓存 优先加载，速度最快
- 2、本地缓存 次优先加载 速度稍快
- 3、网络缓存 最后加载 速度由网络速度决定（浪费流量）

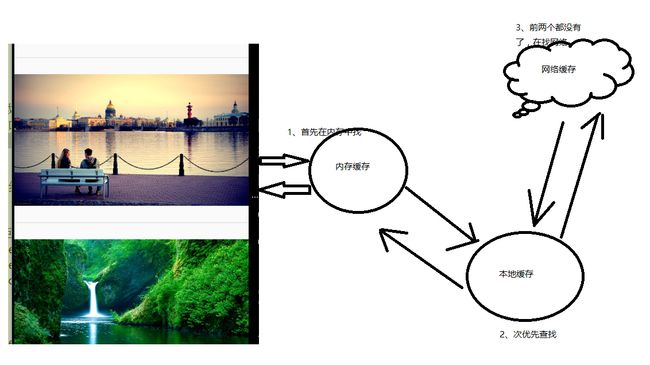

图片的三级缓存图形解释
好了，既然知道了什么三级缓存的字面意思了，那么我们就来处理吧。
图片缓存—内存缓存的原理
MemoryCacheUtils.java:
package com.example.bitmaputils.bitmap;
import android.graphics.Bitmap;
import android.util.Log;
import android.util.LruCache;
/**
* 内存缓存
*/
public class MemoryCacheUtils {
/**
* LinkedHashMap<>(10,0.75f,true);
*
* 10是最大致 0.75f是加载因子 true是访问排序 false插入排序
*
*
*/
//private LinkedHashMap mMemoryCache = new LinkedHashMap<>(5,0.75f,true);
private LruCache mLruCache;
public MemoryCacheUtils() {
long maxMemory = Runtime.getRuntime().maxMemory();//最大内存 默认是16兆 运行时候的
mLruCache = new LruCache((int) (maxMemory / 8)) {
@Override
protected int sizeOf(String key, Bitmap value) {
//int byteCount = value.getByteCount();
//得到图片字节数
// @return number of bytes between rows of the native bitmap pixels.
int byteCount = value.getRowBytes() * value.getWidth();
return byteCount;
}
};
}
/**
* 从内存中读取
*
* @param url
*/
public Bitmap getFromMemroy(String url) {
Log.d("MyBitmapUtils", "从内存中加载图片");
return mLruCache.get(url);
}
/**
* 写入到内存中
*
* @param url
* @param bitmap
*/
public void setToMemory(String url, Bitmap bitmap) {
mLruCache.put(url, bitmap);
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
很简单吧，在这里我们使用了LruCache（），对图片进行了内存缓存，这里我们只是稍微进行了处理，在这里我们只是介绍原理，当然了哈，性能，OOM溢出问题我们在这里不作处理。
图片缓存—本地缓存
package com.example.bitmaputils.bitmap;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.os.Environment;
import android.util.Log;
import com.example.bitmaputils.MD5Encoder;
import java.io.File;
import java.io.FileInputStream;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;
/**
* 本地缓存
*/
public class SDcardCacheUtils {
/**
* 我们读取内存的绝对路径
*/
public static final String CACHE_PATH = Environment
.getExternalStorageDirectory().getAbsolutePath() + "/aixuexi";
/**
* 从本地读取
* @param url
*/
public Bitmap getFromSd(String url){
String fileName = null;
try {
//得到图片的url的md5的文件名
fileName = MD5Encoder.encode(url);
} catch (Exception e) {
e.printStackTrace();
}
File file = new File(CACHE_PATH,fileName);
//如果存在，就通过bitmap工厂，返回的bitmap，然后返回bitmap
if (file.exists()){
try {
Bitmap bitmap = BitmapFactory.decodeStream(new FileInputStream(file));
Log.d("MyBitmapUtils", "从本地读取图片啊");
return bitmap;
} catch (FileNotFoundException e) {
e.printStackTrace();
}
}
return null;
}
/**
* 向本地缓存
*
* @param url 图片地址
* @param bitmap 图片
*/
public void savaSd(String url,Bitmap bitmap){
String fileName = null;
try {
//我们对图片的地址进行MD5加密，作为文件名
fileName = MD5Encoder.encode(url);
} catch (Exception e) {
e.printStackTrace();
}
/**
* 以CACHE_PATH为文件夹 fileName为文件名
*/
File file = new File(CACHE_PATH,fileName);
//我们首先得到他的符文剑
File parentFile = file.getParentFile();
//查看是否存在，如果不存在就创建
if (!parentFile.exists()){
parentFile.mkdirs(); //创建文件夹
}
try {
//将图片保存到本地
/**
* @param format The format of the compressed image 图片的保存格式
* @param quality Hint to the compressor, 0-100. 0 meaning compress for
* small size, 100 meaning compress for max quality. Some
* formats, like PNG which is lossless, will ignore the
* quality setting
* 图片的保存的质量 100最好
* @param stream The outputstream to write the compressed data.
*/
bitmap.compress(Bitmap.CompressFormat.JPEG,100,new FileOutputStream(file));
} catch (FileNotFoundException e) {
e.printStackTrace();
}
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
图片缓存—网络缓存
NetCacheUtils .java:
package com.example.bitmaputils.bitmap;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.os.AsyncTask;
import android.util.Log;
import android.widget.ImageView;
import java.io.IOException;
import java.io.InputStream;
import java.net.HttpURLConnection;
import java.net.URL;
/**
* 网络缓存工具类
*/
public class NetCacheUtils {
/**
* 图片
*/
private ImageView mImageView;
/**
* 图片地址
*/
private String mUrl;
/**
* 本地缓存
*/
private SDcardCacheUtils mDcardCacheUtils;
/**
* 内存缓存
*/
private MemoryCacheUtils mMemoryCacheUtils;
public NetCacheUtils(SDcardCacheUtils dcardCacheUtils, MemoryCacheUtils memoryCacheUtils) {
mDcardCacheUtils = dcardCacheUtils;
mMemoryCacheUtils = memoryCacheUtils;
}
/**
* 从网络中下载图片
*
* @param image
* @param url
*/
public void getDataFromNet(ImageView image, String url) {
new MyAsyncTask().execute(image, url); //启动Asynctask，传入的参数到对应doInBackground（）
}
/**
* 异步下载
*
* 第一个泛型 ： 参数类型 对应doInBackground（）
* 第二个泛型 ： 更新进度 对应onProgressUpdate（）
* 第三个泛型 ： 返回结果result 对应onPostExecute
*/
class MyAsyncTask extends AsyncTask {
/**
* 后台下载 子线程
*
* @param params
* @return
*/
@Override
protected Bitmap doInBackground(Object... params) {
//拿到传入的image
mImageView = (ImageView) params[0];
//得到图片的地址
mUrl = (String) params[1];
//将imageview和url绑定，防止错乱
mImageView.setTag(mUrl);
Bitmap bitmap = downLoadBitmap(mUrl);
return bitmap;
}
/**
* 进度更新 UI线程
*
* @param values
*/
@Override
protected void onProgressUpdate(Void... values) {
super.onProgressUpdate(values);
}
/**
* 回调结果，耗时方法结束后，主线程
*
* @param bitmap
*/
@Override
protected void onPostExecute(Bitmap bitmap) {
if (bitmap != null) {
//得到图片的tag值
String url = (String) mImageView.getTag();
//确保图片设置给了正确的image
if (url.equals(mUrl)) {
mImageView.setImageBitmap(bitmap);
/**
* 当从网络上下载好之后保存到sdcard中
*/
mDcardCacheUtils.savaSd(mUrl, bitmap);
/**
* 写入到内存中
*/
mMemoryCacheUtils.setToMemory(mUrl, bitmap);
Log.d("MyBitmapUtils", "我是从网络缓存中读取的图片啊");
}
}
}
}
/**
* 下载图片
*
* @param url 下载图片地址
* @return
*/
private Bitmap downLoadBitmap(String url) {
//连接
HttpURLConnection conn = null;
try {
conn = (HttpURLConnection) new URL(url)
.openConnection();
//设置读取超时
conn.setReadTimeout(5000);
//设置请求方法
conn.setRequestMethod("GET");
//设置连接超时连接
conn.setConnectTimeout(5000);
//连接
conn.connect();
//响应码
int code = conn.getResponseCode();
if (code == 200) { //请求正确的响应码是200
//得到响应流
InputStream inputStream = conn.getInputStream();
//得到bitmap对象
Bitmap bitmap = BitmapFactory.decodeStream(inputStream);
return bitmap;
}
} catch (IOException e) {
#
e.printStackTrace();
} finally {
conn.disconnect();
}
return null;
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
- 171
- 172
- 173
好了，至此，一个简单的图片的三级缓存完成了，接下来看看使用吧。
图片加载工具类
MyBitmapUtils .java:
package com.example.bitmaputils.bitmap;
/**
* Created by 若兰 on 2016/1/29.
* 一个懂得了编程乐趣的小白，希望自己
* 能够在这个道路上走的很远，也希望自己学习到的
* 知识可以帮助更多的人,分享就是学习的一种乐趣
* QQ:1069584784
* csdn:http://blog.csdn.net/wuyinlei
*/
import android.graphics.Bitmap;
import android.widget.ImageView;
/**
* 自定义的bitmap工具类
*/
public class MyBitmapUtils {
/**
* 网络缓存
*/
public NetCacheUtils mNetCacheUtils;
/**
* 本地缓存
*/
public SDcardCacheUtils mSdCacheUtils;
/**
* 内存缓存
*/
public MemoryCacheUtils mMemoryCacheUtils;
public MyBitmapUtils() {
mSdCacheUtils = new SDcardCacheUtils();
mMemoryCacheUtils = new MemoryCacheUtils();
mNetCacheUtils = new NetCacheUtils(mSdCacheUtils, mMemoryCacheUtils);
}
/**
* 展示图片的方法
*
* @param image
* @param url
*/
public void display(ImageView image, String url) {
//从内存中读取
Bitmap fromMemroy = mMemoryCacheUtils.getFromMemroy(url);
//如果内存中有的h话就直接返回，从内存中读取
if (fromMemroy != null) {
image.setImageBitmap(fromMemroy);
return;
}
//从本地SD卡读取
Bitmap fromSd = mSdCacheUtils.getFromSd(url);
if (fromSd != null) {
image.setImageBitmap(fromSd);
mMemoryCacheUtils.setToMemory(url, fromSd);
return;
}
//从网络中读取
mNetCacheUtils.getDataFromNet(image, url);
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
使用这个工具类就很简单了
只需在加载数据的适配器中
//声明图片加载工具类
private MyBitmapUtils utils;
public PhotoAdapter() {
//mBitmapUtils = new BitmapUtils(MainActivity.this);
// mBitmapUtils.configDefaultLoadingImage(R.mipmap.defaut);
utils = new MyBitmapUtils();
}
然后在getView()方法中，使用工具类中的display()方法就可以了。简单吧
utils.display(holder.tvImage,mImageViews[position]);- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10

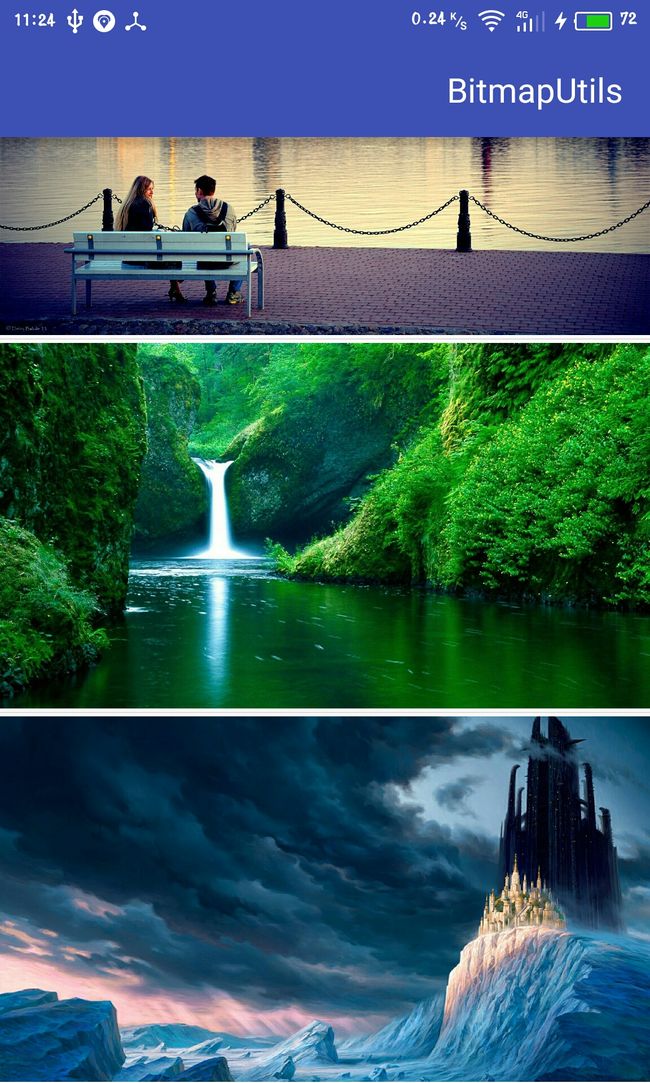

在这里我们看下图片加载效果：
来看下LOGCAT日志：
01-29 11:19:48.127 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:19:48.395 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:19:48.687 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:19:49.282 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:19:49.628 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:19:50.173 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 我是从网络缓存中读取的图片啊
01-29 11:19:58.630 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:19:58.762 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:19:59.325 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 我是从网络缓存中读取的图片啊
01-29 11:19:59.624 5556-5556/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:40.897 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:40.923 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:56:41.105 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:41.118 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:56:41.268 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:41.283 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:56:41.431 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:43.837 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:56:44.013 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊
01-29 11:56:46.047 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从内存中加载图片
01-29 11:56:46.222 15045-15045/com.example.bitmaputils D/MyBitmapUtils: 从本地读取图片啊- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
好了，一个简单的图片三级缓存原理就这样的诞生了，当然正如开始所说，这里只是简单的原理介绍，像里面用到的AsyncTask异步加载，和LruCache在这里只是使用，在以后的篇章中会对这两个进行介绍的，好了，由于代码展示的代码量太多，这里我就不在上传怎么显示图片的源码了，下面我会提供github源码地址，可以找到我的这个demo的源码。如果有问题，或者独特的见解，咱们可以讨论哦，QQ：1069584784
- 该项目github地址：https://github.com/wuyinlei/MyBitmapUtils
- 顶
- 0
- 踩
