Java EE架构概述

主要内容

• 分布式多层应用
• Java EE容器
• Web Service支持
• 打包应用
• 开发角色
• Java EE APIs

引子

• Java Platform, Enterprise Edition(Java EE)为设计、开发、装配和部署企业应用程序提供了一个基于组件的方法
• Java EE平台提供了：
  • 一个多层分布式应用模型
  • 可复用组件模型
  • 一个统一的安全模型
  • 灵活的事务控制
  • Web Services
• 通过Java EE平台，可以
  • 更快地构建创新的商业解决方案
  • 基于Java EE组件的平台独立性，使开发的应用不依赖于特定厂商的产品和API
  • 软件厂商和客户都能自由地选择符合其需求的产品和组件

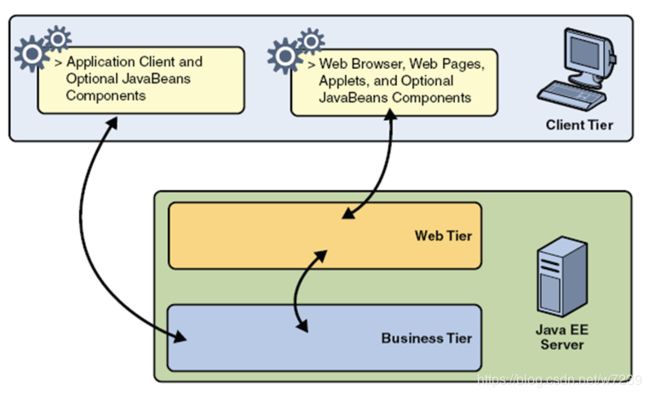

分布式多层应用

• 应用逻辑按照功能分成若干组件，组成Java EE应用的各种应用组件按照多层Java EE环境中的层次结构，安装在不同的机器上。

• 安全
  • 在每个应用中使用平台无关的安全策略
  • 允许在部署时定义安全约束
  • 应用程序能够在多种安全实现上移植
  • 对应用开发者屏蔽实现安全特性的复杂性
  • Java EE平台提供了标准的声明式访问控制规则，可由开发者定义并在应用部署到服务器时解释
  • Java EE提供了标准的登录机制，开发者可以不用重复开发
• Java EE组件
  • A Java EE component is a self-contained functional software unit that is assembled into a Java EE application with its related classes and files and that communicates with other components.
  • Java EE规范定义了如下组件：
    • 应用客户端（application clients）和Applets是客户端运行的组件
    • Servlet和JSP组件是服务器上运行的web组件
    • Enterprise JavaBeans (EJB)组件是服务器上运行的业务组件
• Java EE客户端
  • Web客户端 → thin client
    • 动态Web页面：由Web层运行的web组件生成
    • Web浏览器：显示页面
  • Applet
  • 应用客户端 → richer user interface
    • 直接访问企业Beans
    • 打开HTTP连接，与Web层的servlet通信
  • JavaBeans组件
  • 瘦客户端可提升应用的可分布性、可部署性和可管理性，而富客户端可获得良好的用户体验。
• 服务器通信

• Web组件
  • Servlet
    • Servlets are Java programming language classes that
      dynamically process requests and construct responses.
  • JSP
    • JSP pages are text-based documents that execute as servlets but allow a more natural approach to creating static content.
  • JavaBeans (optional)

• 业务组件
  • Session beans
    • A session bean represents a transient conversation with a client. When the client finishes executing, the session bean and its data are gone.
  • Entity beans
    • An entity bean represents persistent data stored in one row of a database table. If the client terminates or if the server shuts down, the underlying services ensure that the entity bean data is saved.
  • Message-driven beans
    • A message-driven bean combines features of a session bean and a Java Message Service (JMS) message listener, allowing a business component to receive JMS messages asynchronously.

• EIS (Enterprise Information System) 层
  • ERP
  • 数据库系统
  • 遗产系统
  • ……

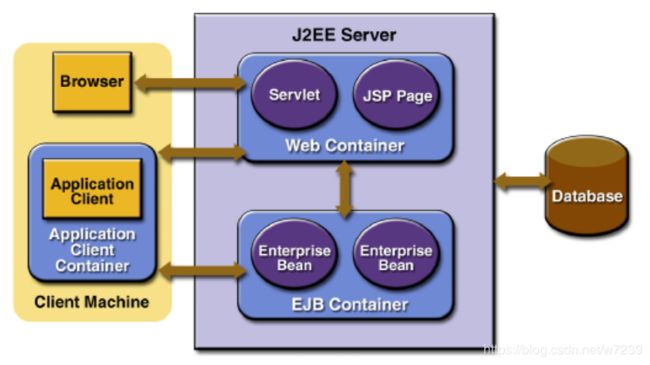

Java EE容器

• 为什么需要容器？
  • 瘦客户端多层应用程序开发面临的难题
    • 事务管理
    • 状态管理
    • 多线程
    • 资源池
    • 其它复杂的底层细节
  • Java EE服务器对所有类型的组件，以容器的形式提供了一组底层服务。开发者不需重复开发，而只需关注业务问题
• 容器服务
  • 容器是一个组件和支持组件的底层平台特定功能之间的界面
  • Web组件、企业Bean、应用客户端组件必须组装成Java EE模块并部署于容器中才能执行
  • 组装过程包括
    • 为Java EE应用中每个组件定义容器方面的设置
    • 为Java EE应用本身定义设置项
• 容器管理的服务有
  • 可配置的服务
    同一Java EE应用中的应用组件依照部署方式不同而表现出不同的行为
    • 安全服务
    • 事务服务
    • JNDI查找服务
    • Java EE远程连接服务
    • ……
  • 不可配置的服务
    • 企业Bean和Servlet寿命周期
    • 数据库连接资源池
    • 数据持久化
    • 访问其它Java EE平台API
• Java EE服务器和容器


对Web services的支持

• Web services是基于Web的企业应用，它使用开放的、基于XML的标准和传输协议与调用它的客户端进行数据交换
• XML: 跨平台、可扩展、基于文本的描述数据的标准。
  • 自定义标签（tag）
  • 用schema定义其格式
  • 用XSL定义处理和展现数据的方式
• SOAP: 客户请求和web服务响应描述成SOAP消息
  • 信封: 消息中有什么？如何处理消息？
  • 编码规则: 表示消息中的特定格式的数据实例
  • 消息约定: 描述请求和响应的格式
• WSDL: 用XML格式描述网络服务
  • 服务名
  • 服务位置
  • 与服务通信的方式
• UDDI和ebXML: 在Internet上发布web服务信息的标准

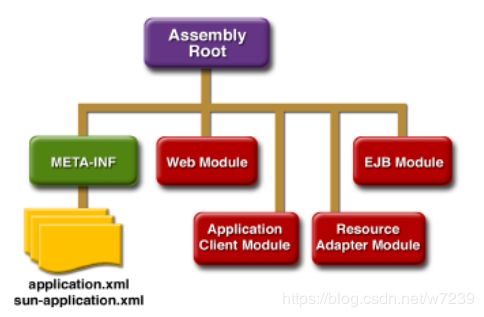

打包应用

• Java EE应用打包成EAR文件（Enterprise Archive），包括
  • Java EE模块
  • 部署描述符: 描述应用、模块或组件的部署设置
    • Java EE部署描述符
    • 运行时部署描述符
      ——应用服务器特定

• Java EE模块: 一个Java EE模块包括一或多个具有相同容器类型的Java EE组件，以及一个组件部署描述符
  • EJB模块
    • 企业bean (class) + EJB部署描述符 → .jar
  • Web模块
    • Servlet (class) + JSP + 其它Class + HTML + 图片 + Web部署描述符 → .war
  • 应用客户端模块
    • Java class + 应用客户端部署描述符 → .jar
  • 资源适配器模块
    • Java interface, class, native libraries, and other documentation + 资源适配器部署描述符 → .rar


开发角色

• Java EE规范定义了如下角色
  • Java EE Product Provider
    • 实现Java EE产品，提供容器、实现API及其它Java EE特性
  • Tool Provider
    • 提供组件开发、组装和打包工具
  • Application Component Provider
    • 构建Java EE应用中使用的Web组件、企业Bean、Applets，或应用客户端
  • Application Assembler
    • 将应用模块组装成Java EE应用的EAR文件
  • Application Deployer and Administrator
    • 配置和部署Java EE应用程序、管理计算和网络架构、监控运行环境

Java EE APIs (1)

• Enterprise JavaBeans
  • 执行业务逻辑
  • 三种企业bean
    • Session beans
    • Entity beans (在Java EE 5中被Java persistence API entities取代)
    • Message-driven beans
• Java Servlet
• JavaServer Pages
• JavaServer Pages Standard Tag Library (JSTL, new in Java EE 5)
  • 封装了对许多JSP应用来说通用的核心功能。
  • JSTL有迭代和条件Tag，可以处理流程控制；有处理XML文档的Tag；有用于国际化的Tag；有使用SQL访问数据库的Tag；及一些经常使用的功能。

Java EE APIs (2)

• JavaServer Face (JSF, new in Java EE 5)
  • 是一个创建Web应用的用户界面框架
  • 主要组件包括
    • 一个GUI组件框架
    • 用于在不同的HTML或各种标记语言和技术下渲染组件的柔性模型
    • 一个用于生成HTML/4.01标记的标准RenderKit
• Java Message Service (JMS)
  • Java EE应用组件创建、发送、接收和读取消息的消息通信标准
  • 支持分布式通信，具有松散耦合、可靠、异步的特征
• Java Transaction API (JTA)
  • JTA提供了划分事务的标准接口，UserTransaction接口是核心
  • 大多数情况下使用容器管理的事务，而不是JTA
• JavaMail API
  • 发送email通知的API
  • 包括：一个应用级的接口；和一个服务提供者接口

Java EE APIs (3)

• JavaBeans Activation Framework (JAF)
  • JavaMail使用它，如处理MIME编码的邮件附件；
  • 确定任意数据片断的类型；
  • 封装对其访问；
  • 发现其可用操作；
  • 创建可以执行这些操作的合适的JavaBean组件。
• Java API for XML Processing (JAXP)
  • 支持使用DOM、SAX和XSLT处理XML文档
  • 支持使用任何XML兼容的解析器和XSL处理器
  • 支持W3C XML Schema
• Java API for XML-Based RPC (JAX_RPC)
  • 使用SOAP标准和HTTP，可以在Internet上实现基于XML的远程过程调用
  • 支持WSDL，可以输出和输入WSDL文档
  • 可与运行在Java和非Java平台上的web服务客户端和服务器端实现互操作

Java EE APIs (4)

• Java API for XML Web Services (JAX_WS, new in Java EE 5)
  • 是JAX-RPC的升级
  • 使用JAXB API绑定XML数据到Java对象
  • 引入了面向消息的功能，支持异步编程模型
  • 支持SOAP1.2
  • 可直接使用 XML/HTTP 绑定
• SOAP with Attachments API for Java (SAAJ)
  • 是一个底层API
  • 允许生成和使用符合SOAP1.1和SOAP附件规范的消息
  • 一般不会直接被使用，而是使用JAX-RPC、JAX-WS

Java EE APIs (5)

• Java API for XML Registries (JAXR)
  • 支持ebXML注册和存储标准
  • 支持UDDI规范
• Java EE Connector Architecture (JCA)
  • 用于开发资源适配器
  • 基于Java EE的Web服务与已有EIS间同步或异步集成，这种集成是面向性能的、安全的、可扩展的、基于消息的、和事务的
• JDBC API
  • 用Java编程语言的方法调用SQL命令
  • 分成两部分
    • 应用级接口 → 应用组件访问数据库
    • 服务提供者接口 → 将JDBC驱动程序绑缚到Java EE平台上

Java EE APIs (6)

• Java Naming and Directory Interface (JNDI)
  • 提供目录和命名功能
  • 允许Java EE应用程序发现和获得任意类型的对象
  • 与实现无关，可以访问多种已有的命名和目录服务
  • 使用javax.naming.InitialContext对象在java:comp/env名字下查找对象
• Java Authentication and Authorization Service (JAAS)
  • 鉴别和授权特定用户或用户组运行Java EE应用

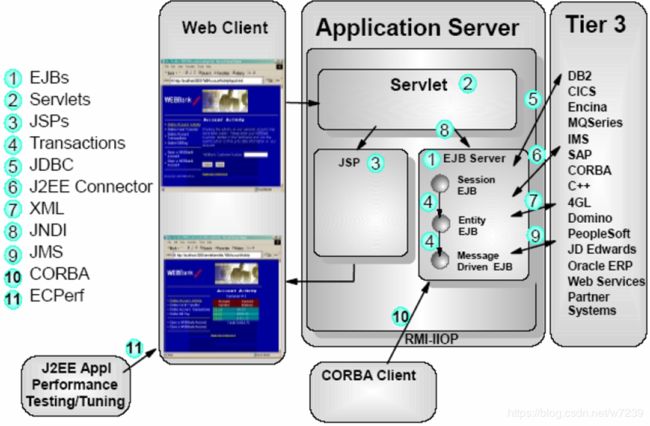

Java EE APIs Example
